2023.5.24 經驗分享會

2023/5/24 17:08:15??????點擊：
      2023年5月24日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由閆工、瞿工和宋工工一起分享了他們?cè)诠ぷ髦蟹e累的一些經驗。


    首先是閆工分享了磁力線圈，市場上存在的大都屬于電機驅動攪拌棒，需要機械連接，而磁力攪拌，只需在裝置外部放置4個驅動線圈，把磁力攪拌棒放到裝置內部，做到了完全沒有機械連接結構，就可以實現磁力攪拌棒在裝置內部的運動，可以精準控制磁力棒的速度與力度大小，

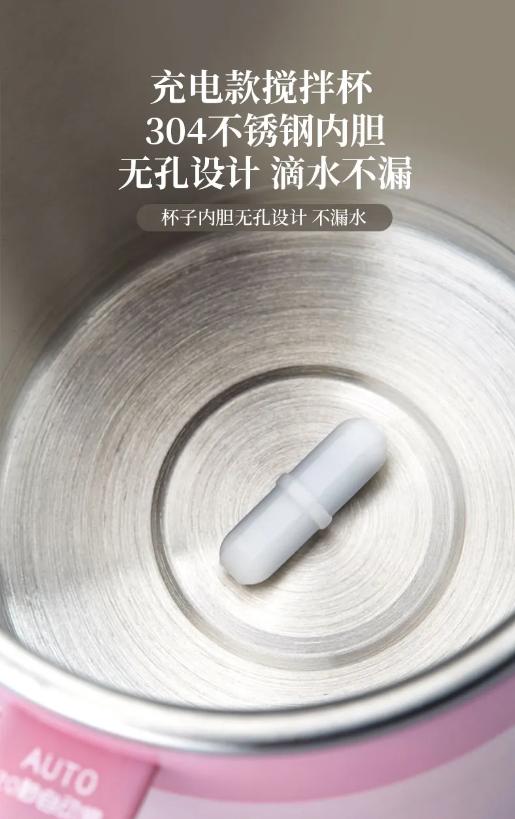

磁力棒如下圖：

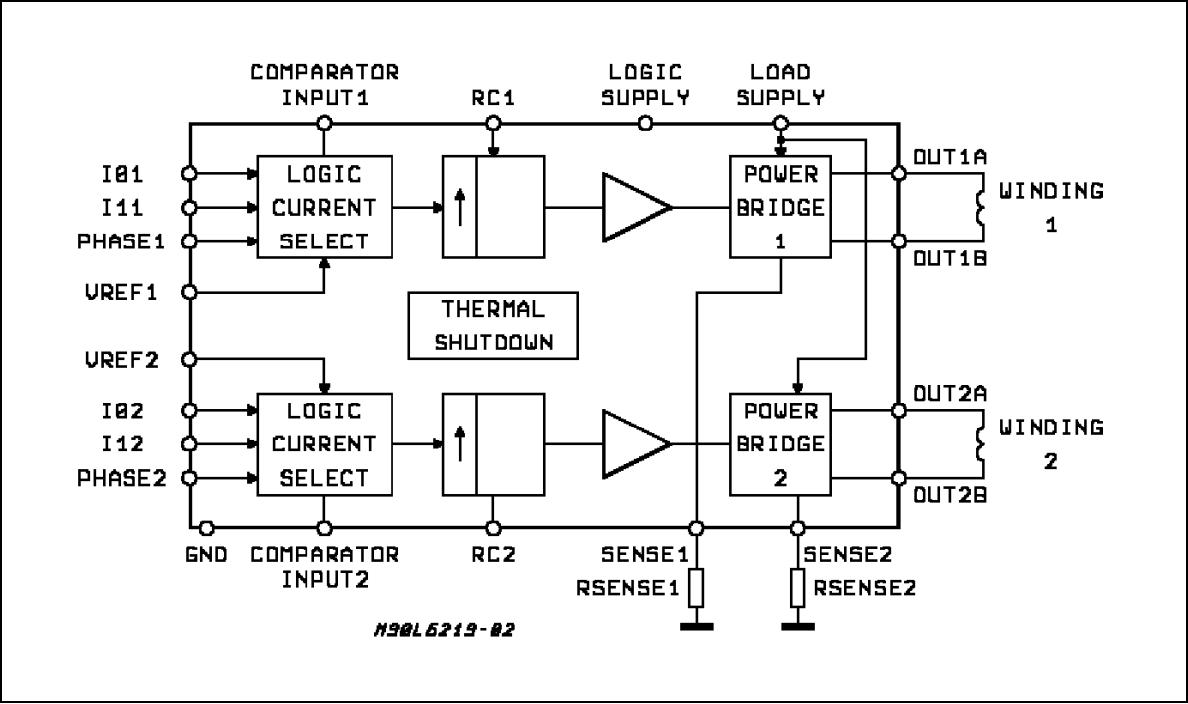

    驅動芯片如下圖：

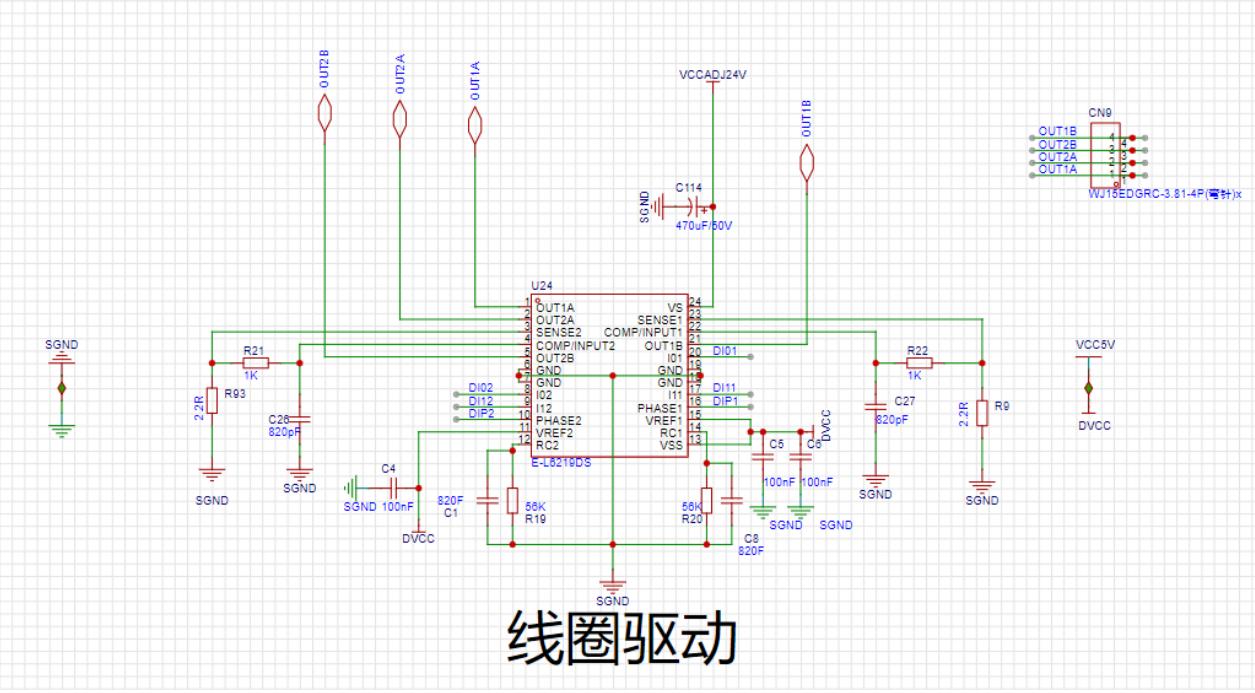

     用E-L6219DS芯片的OUT1A,OUT1B,OUT1A,OUT2B來驅動4組線圈,從而推動磁力棒的N極和S極，讓磁力棒周期性的運動，MCU配合驅動芯片調整參數進行速度和力度的調整。


    瞿工分享了ESP32的優勢，對ESP32的型號選擇上提供技術分享，還有ESP32提供的軟件支持
    ESP32的優勢（STM32與ESP32的對比）
     1，定位不同
     STM32管腳和外設都很豐富，主要應用場景是為工業控制，消費電子。而ESP32的主要應用場景主打IOT物聯網產品，主要的亮點就是自帶WIFI和藍牙。相對而言STM32的應用場景更加的廣。
      2，經濟性考慮
     STM32供貨不穩定，價格波動大，而ESP32是上海的中國公司樂鑫信息科技創建和開發，供貨穩定，價格便宜 不算外部flash一個芯片的價格在10元左右。




       宋工分享了重力加速度傳感器校準，

       方法：將傳感器六個面分別朝上，記錄每個軸最大值最小值，計算零偏和比例系數。計算公式：ACC =  K*ACCmeas + B （公式1）

       ACC ：        X校準值
       K:             比例系數
       ACCmeas ：   加速度讀數值
       B：            零偏
      以X軸為例：
      X正面朝上：   K*Xmax + B = 4096
      X反面朝上：   K*Xmin + B = -4096
      可根據X軸兩個方向數據解出K、B值

      局限：只有傳感器在正方向時校準有效，如果存在安裝誤差校準數據偏差較大,為解決這一問題需要計算加速度計在每個方向上的比例系數，類似（公式1）可以建立以下模型：
       accel_corr =  accel_T * （accel_raw  -  accel_offs）    （公式2）
       accel_corr 是實際向量
       accel_T  是轉換矩陣，包含旋轉和尺度縮放,類似于公式1的 K值
       accel_raw 是實際測量的加速度向量
       accel_offs 是加速度數據的零點偏移


    最后由我們的陳總針對3位同事做的技術分享，做了概括和補充說明和總結，講述了一下應用場景，對每位同事的理論知識都有提高的幫助。
