為什么CAN/RS485總線的終端電阻一般是120Ω？

2023/5/30 11:19:43??????點擊：
      終端電阻是電路中非常重要的一個元件，它可以使信號的反射降低，提高信號傳輸?shù)馁|(zhì)量和穩定性。在數字通信和網絡設備中，常常使用的終端電阻值是120歐姆。那么，為什么終端電阻的阻值恰好是120歐姆呢？
    其實，這個問題涉及到電磁波傳輸理論、電路理論等多個學科，需要綜合考慮。





    01 為什么需要終端電阻？


    首先，我們需要了解一些關于電磁波傳輸?shù)幕局R。
    在電磁波傳輸中，信號的傳輸速度是有限的，因此信號在傳輸過程中會受到反射，這會導致信號的干擾和衰減。為了減少這種干擾和衰減，我們可以使用終端電阻來吸收信號的反射。當信號到達終端電阻時，終端電阻會將信號吸收，從而防止信號反射。這樣，信號的傳輸質量和穩定性就能得到提高。


    02 終端電阻的阻值


    那么，終端電阻的阻值應該是多少呢？


    這個問題需要結合電路理論和電磁波傳輸理論來考慮。在電路理論中，我們知道，如果電阻的阻值和電路的特性阻抗相等，那么電路就是匹配的，能夠最大程度地傳輸信號。


    而在電磁波傳輸理論中，我們知道，電磁波在傳輸過程中會遇到不同介質的阻抗不匹配，這會導致信號的反射和干擾。因此，為了減少信號的反射和干擾，我們需要讓終端電阻的阻值和信號傳輸介質的特性阻抗相等，這樣才能最大程度地吸收信號的反射，提高信號的傳輸質量和穩定性。

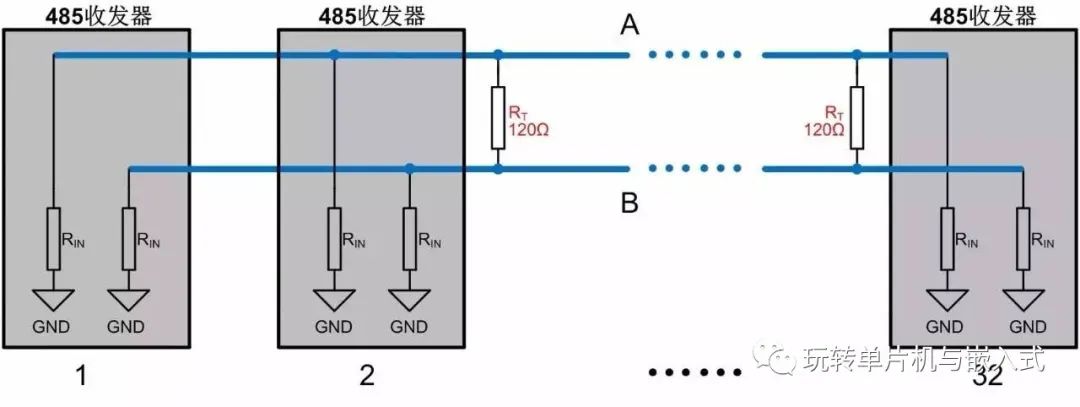

    在數字通信和網絡設備中，常用的傳輸介質是同軸電纜和雙絞線。同軸電纜的特性阻抗一般為50或75歐姆，而雙絞線的特性阻抗一般為100或120歐姆。因此，在使用雙絞線作為傳輸介質時，終端電阻的阻值應該為120歐姆。


    另外需要注意的是，終端電阻的阻值并不是絕對的，而是相對于傳輸介質的特性阻抗來確定的。在實際應用中，終端電阻的阻值可能會略有偏差，但是這種偏差應該盡可能小，以確保信號的傳輸質量和穩定性。

    03 終端電阻的其他作用


    除了在數字通信和網絡設備中使用的終端電阻外，終端電阻在其他領域也有廣泛的應用。例如，在模擬電路中，終端電阻被用于減少信號的反射和干擾，提高信號的質量和穩定性。在高速電路設計中，終端電阻被用于提高信號的匹配度和信號傳輸?shù)姆€(wěn)定性。在射頻電路中，終端電阻被用于防止信號的反射和干擾，提高信號的傳輸質量和穩定性。
    總之，終端電阻是電路中非常重要的一個元件，它可以提高信號的傳輸質量和穩定性，減少信號的反射和干擾。在數字通信和網絡設備中，常用的終端電阻阻值為120歐姆，這是因為雙絞線的特性阻抗為120歐姆。
    在實際應用中，需要盡可能使終端電阻的阻值和傳輸介質的特性阻抗相等，以確保信號的傳輸質量和穩定性。
