【硬件-電阻】關于采樣電阻，你需要知道的知識有哪些？
2023/6/6 15:50:47??????點擊：
采樣電阻是電路中一種非常重要的元器件，它可以在電路中完成信號采樣、電流檢測、電壓測量等功能。在本文中，我們將詳細介紹采樣電阻的定義、分類、原理、使用方法等方面的內容，同時還會提供一些相關的示意圖，幫助讀者更好地理解。
采樣電阻是指在電路中用于采集信號、測量電流、測量電壓等的一種電阻。它一般是將電路中的一部分電流或電壓通過電阻分壓的方式，轉化為可以測量的信號。
根據使用場合的不同，采樣電阻可以分為電流采樣電阻和電壓采樣電阻兩種。
01 電流采樣電阻
電流采樣電阻是指在電路中用于檢測電流大小的一種電阻。它通常被放置在電路的負載回路中，通過測量兩端的電壓差來計算電流大小。常見的電流采樣電阻有四端電流采樣電阻和二端電流采樣電阻。
四端電流采樣電阻一般采用小電阻值（通常為0.01Ω~1Ω），通過四個引腳與外部電路相連，如圖1所示。它的優點是測量精度高、溫度系數低，可以在電路中實現較大電流的準確測量。
二端電流采樣電阻一般采用較大的電阻值（通常為10Ω~100Ω），通常只需通過兩個引腳與電路相連即可，如圖2所示。它的優點是結構簡單、成本低，適合于小電流測量。
02 電壓采樣電阻
電壓采樣電阻是指在電路中用于測量電壓大小的一種電阻。它通常被放置在被測電路的回路中，通過測量兩端的電壓差來計算電壓大小。常見的電壓采樣電阻有分壓電阻和限流電阻。
分壓電阻一般被用于高精度電壓測量中，通常采用較大的電阻值（通常為1kΩ~10kΩ），如圖3所示。它的優點是結構簡單、測量精度高，適合于大電阻值測量。
限流電阻一般被用于測量較大電壓下的電流大小，通常采用小電阻值（通常為0.01Ω~1Ω），如圖4所示。它的優點是測量范圍廣、響應速度快，適合于大電流測量。
采樣電阻的原理是根據歐姆定律，在電路中通過電阻分壓的方式，將電路中的一部分電流或電壓轉化為可以測量的信號。
對于電流采樣電阻，可以利用歐姆定律計算電路中的電流大小，即I=V/R，其中V為電阻兩端的電壓差，R為電阻阻值。
對于電壓采樣電阻，可以利用電壓分壓公式計算被測電路的電壓大小，即U2=U1×(R2/(R1+R2))，其中U1為被測電路的電壓，U2為采樣電阻兩端的電壓，R1為被測電路與采樣電阻串聯的電阻，R2為采樣電阻的電阻值。
采樣電阻廣泛應用于電路中的信號采樣、電流檢測、電壓測量等方面，例如電源電路中的電流檢測、電壓測量，電機控制中的電流檢測，充電器中的電流測量等。在實際應用中，采樣電阻還可以通過多種方式進行組合，實現更加復雜的電路功能。
1、電壓采樣電阻和電流采樣電阻的組合使用
電流采樣電阻和電壓采樣電阻可以通過串聯或并聯的方式組合使用，以實現對電路中電流和電壓的同時采樣。例如，在電源電路中，可以通過電流采樣電阻實現對負載電流的測量，通過電壓采樣電阻實現對電源電壓的測量，以此來判斷電源的工作狀態是否正常。
2、電阻分壓電路
除了在采樣電路中使用采樣電阻之外，采用電阻分壓電路也可以實現對電路中電壓的測量。電阻分壓電路是將電路中電壓分壓到一個可以被測量的范圍內，常見的電阻分壓電路有串聯電阻分壓電路和并聯電阻分壓電路兩種。如圖5所示，串聯電阻分壓電路中，被測電路的電壓通過兩個串聯的電阻分壓到測量電壓范圍內，其中R1和R2為電阻阻值。
電橋電路是利用兩個電阻分壓電路相互平衡的方式，測量電路中未知電阻值的電路。電橋電路的原理是在兩個電阻分壓電路中分別接入未知電阻和標準電阻，通過調節標準電阻的阻值，使電橋平衡并讀取電阻值。電橋電路常用于精密測量領域，例如在溫度測量中，可以通過電橋測量熱敏電阻的阻值，從而得到溫度值。
在使用采樣電阻時，需要注意以下幾點：
1、采樣電阻的電阻值應根據被測電路的特性選擇合適的數值。
2、采樣電阻的功率要與被測電路的功率匹配，避免采樣電阻受到過大的電流或電壓而燒毀。
3、采樣電阻的電阻值不應過小，否則會引起采樣電阻本身的熱失控，影響測量精度。
4、在測量直流電流時，采樣電阻的兩端不應短路，以免燒壞電表或測量儀。
5、在測量交流電流時，應選用耐高溫、高頻、低失真的采樣電阻。
6、采樣電阻的引線要注意長度和位置，盡量避免電源線、信號線等產生干擾。
7、采樣電阻的接線要牢固可靠，以避免因接觸不良或接線松動等問題導致測量誤差。
8、采樣電阻的使用壽命有限，需要定期檢查和更換。
采樣電阻是電路中常用的被動元件之一，主要用于電路中電流、電壓的測量和控制。在實際應用中，采樣電阻還可以通過多種方式進行組合，實現更加復雜的電路功能。在使用采樣電阻時，需要注意電阻值的選擇、功率匹配、引線位置和長度等問題，以確保測量的精確性和可靠性。
一、采樣電阻的定義
采樣電阻是指在電路中用于采集信號、測量電流、測量電壓等的一種電阻。它一般是將電路中的一部分電流或電壓通過電阻分壓的方式，轉化為可以測量的信號。
二、采樣電阻的分類
根據使用場合的不同，采樣電阻可以分為電流采樣電阻和電壓采樣電阻兩種。
01 電流采樣電阻
電流采樣電阻是指在電路中用于檢測電流大小的一種電阻。它通常被放置在電路的負載回路中，通過測量兩端的電壓差來計算電流大小。常見的電流采樣電阻有四端電流采樣電阻和二端電流采樣電阻。
四端電流采樣電阻一般采用小電阻值（通常為0.01Ω~1Ω），通過四個引腳與外部電路相連，如圖1所示。它的優點是測量精度高、溫度系數低，可以在電路中實現較大電流的準確測量。

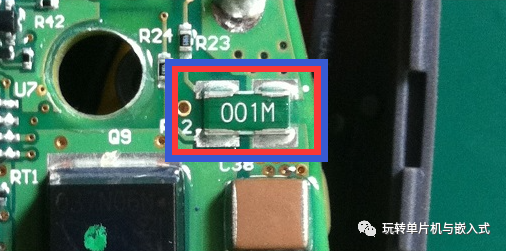

圖1：四端電流采樣電阻
二端電流采樣電阻一般采用較大的電阻值（通常為10Ω~100Ω），通常只需通過兩個引腳與電路相連即可，如圖2所示。它的優點是結構簡單、成本低，適合于小電流測量。

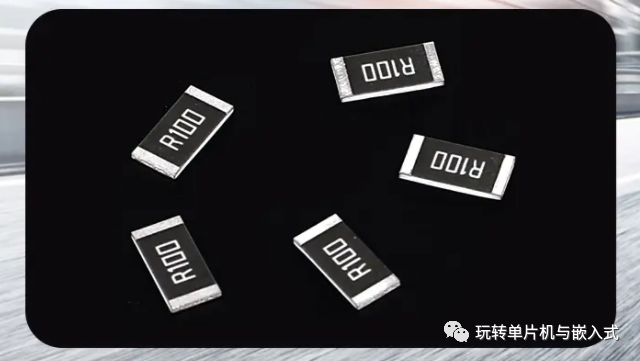

圖2：兩端電流采樣電阻
02 電壓采樣電阻
電壓采樣電阻是指在電路中用于測量電壓大小的一種電阻。它通常被放置在被測電路的回路中，通過測量兩端的電壓差來計算電壓大小。常見的電壓采樣電阻有分壓電阻和限流電阻。
分壓電阻一般被用于高精度電壓測量中，通常采用較大的電阻值（通常為1kΩ~10kΩ），如圖3所示。它的優點是結構簡單、測量精度高，適合于大電阻值測量。
圖3：分壓采樣電流
限流電阻一般被用于測量較大電壓下的電流大小，通常采用小電阻值（通常為0.01Ω~1Ω），如圖4所示。它的優點是測量范圍廣、響應速度快，適合于大電流測量。
圖4：限流采樣電阻
三、采樣電阻的原理
采樣電阻的原理是根據歐姆定律，在電路中通過電阻分壓的方式，將電路中的一部分電流或電壓轉化為可以測量的信號。
對于電流采樣電阻，可以利用歐姆定律計算電路中的電流大小，即I=V/R，其中V為電阻兩端的電壓差，R為電阻阻值。
對于電壓采樣電阻，可以利用電壓分壓公式計算被測電路的電壓大小，即U2=U1×(R2/(R1+R2))，其中U1為被測電路的電壓，U2為采樣電阻兩端的電壓，R1為被測電路與采樣電阻串聯的電阻，R2為采樣電阻的電阻值。
四、采樣電阻的應用范圍
采樣電阻廣泛應用于電路中的信號采樣、電流檢測、電壓測量等方面，例如電源電路中的電流檢測、電壓測量，電機控制中的電流檢測，充電器中的電流測量等。在實際應用中，采樣電阻還可以通過多種方式進行組合，實現更加復雜的電路功能。
1、電壓采樣電阻和電流采樣電阻的組合使用
電流采樣電阻和電壓采樣電阻可以通過串聯或并聯的方式組合使用，以實現對電路中電流和電壓的同時采樣。例如，在電源電路中，可以通過電流采樣電阻實現對負載電流的測量，通過電壓采樣電阻實現對電源電壓的測量，以此來判斷電源的工作狀態是否正常。
2、電阻分壓電路
除了在采樣電路中使用采樣電阻之外，采用電阻分壓電路也可以實現對電路中電壓的測量。電阻分壓電路是將電路中電壓分壓到一個可以被測量的范圍內，常見的電阻分壓電路有串聯電阻分壓電路和并聯電阻分壓電路兩種。如圖5所示，串聯電阻分壓電路中，被測電路的電壓通過兩個串聯的電阻分壓到測量電壓范圍內，其中R1和R2為電阻阻值。

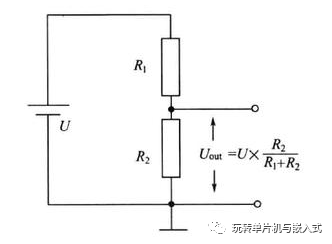

圖5 ：分壓電路
電橋電路是利用兩個電阻分壓電路相互平衡的方式，測量電路中未知電阻值的電路。電橋電路的原理是在兩個電阻分壓電路中分別接入未知電阻和標準電阻，通過調節標準電阻的阻值，使電橋平衡并讀取電阻值。電橋電路常用于精密測量領域，例如在溫度測量中，可以通過電橋測量熱敏電阻的阻值，從而得到溫度值。
五、采樣電阻的注意事項
在使用采樣電阻時，需要注意以下幾點：
1、采樣電阻的電阻值應根據被測電路的特性選擇合適的數值。
2、采樣電阻的功率要與被測電路的功率匹配，避免采樣電阻受到過大的電流或電壓而燒毀。
3、采樣電阻的電阻值不應過小，否則會引起采樣電阻本身的熱失控，影響測量精度。
4、在測量直流電流時，采樣電阻的兩端不應短路，以免燒壞電表或測量儀。
5、在測量交流電流時，應選用耐高溫、高頻、低失真的采樣電阻。
6、采樣電阻的引線要注意長度和位置，盡量避免電源線、信號線等產生干擾。
7、采樣電阻的接線要牢固可靠，以避免因接觸不良或接線松動等問題導致測量誤差。
8、采樣電阻的使用壽命有限，需要定期檢查和更換。
六、結論
采樣電阻是電路中常用的被動元件之一，主要用于電路中電流、電壓的測量和控制。在實際應用中，采樣電阻還可以通過多種方式進行組合，實現更加復雜的電路功能。在使用采樣電阻時，需要注意電阻值的選擇、功率匹配、引線位置和長度等問題，以確保測量的精確性和可靠性。
