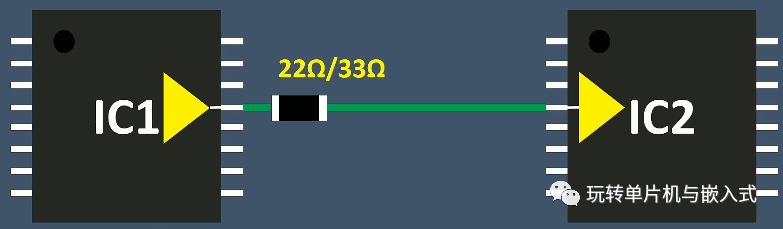

IC之間的信號線為什么要接一個小電阻？至少有下面5條作用

2023/5/23 9:22:57??????點擊：
    在電路設計和PCB布線中，常常會在IC之間的信號線上接一個小電阻，這是為什么呢？這篇文章將從幾個方面來分析這個問題。





    一、防止反射



    當信號線上的電壓發生變化時，信號會以一定的速度從信號源向信號終端傳輸，這個速度是受到信號線的長度、傳輸介質的特性以及電路特性的影響。當信號線長度超過一定范圍時，信號在傳輸過程中可能會發生反射。


    反射指的是信號在信號線上的傳輸過程中，由于電阻、電感等因素的影響，導致部分信號反彈回去，與原信號疊加在一起形成衰減、畸變等現象。這會對信號的傳輸造成不良影響。





    在電路設計中，為了避免信號的反射，常常會在信號線上串聯一個小電阻，這個電阻被稱為終端電阻。終端電阻可以通過阻抗匹配的方式消除反射，并提高信號的傳輸質量和速度。


    二、抑制噪聲



    在電路中，信號線會受到各種噪聲的影響，例如電源噪聲、地噪聲、EMI干擾等。這些噪聲信號會通過信號線傳輸?shù)诫娐返钠渌糠?，?dǎo)致電路的工作不穩定、誤差增大等問題。


    為了抑制噪聲的影響，可以在信號線上串聯一個小電阻，這個電阻被稱為串聯電阻。串聯電阻可以通過阻抗匹配的方式降低噪聲的傳輸效果，并減少信號線受到的干擾。



三、控制電流



    當信號線上的電壓發生變化時，信號線中會產生電流。這個電流會對電路的其他部分產生影響，例如引起電路的干擾、噪聲等問題。


    為了控制電流的大小，可以在信號線上串聯一個小電阻，這個電阻被稱為串聯電阻。串聯電阻可以限制電流的大小，從而控制信號線對電路的其他部分產生的影響。



四、防止短路




    當信號線與其他線路或元件相連時，可能會出現短路的情況。這會導致電路的短路保護電路觸發，使電路停止工作。


    為了避免短路的發生，可以在信號線和其他線路或元件相連的地方串聯一個小電阻，這個電阻被稱為串聯電阻。串聯電阻可以限制電流的大小，從而防止短路的發生，保護電路的正常工作。



五、保護IC


    在電路中，IC是一個非常重要的元件，其功能的穩定性和壽命直接影響整個電路的性能和壽命。為了保護IC，常常會在IC引腳和其他線路相連的地方串聯一個小電阻，這個電阻被稱為串聯電阻。


    串聯電阻可以限制IC引腳上的電流和電壓，從而保護IC不受過大的電流和電壓的影響。這可以延長IC的壽命，提高電路的穩定性和可靠性。


    綜上所述，IC之間的信號線上接一個小電阻的目的有很多，包括防止反射、抑制噪聲、控制電流、防止短路和保護IC。這些措施都是為了提高電路的穩定性、可靠性和性能。在實際的電路設計中，需要根據具體的情況選擇合適的電阻值和接法，以達到最佳的電路效果。
