《理解三極管的原理》

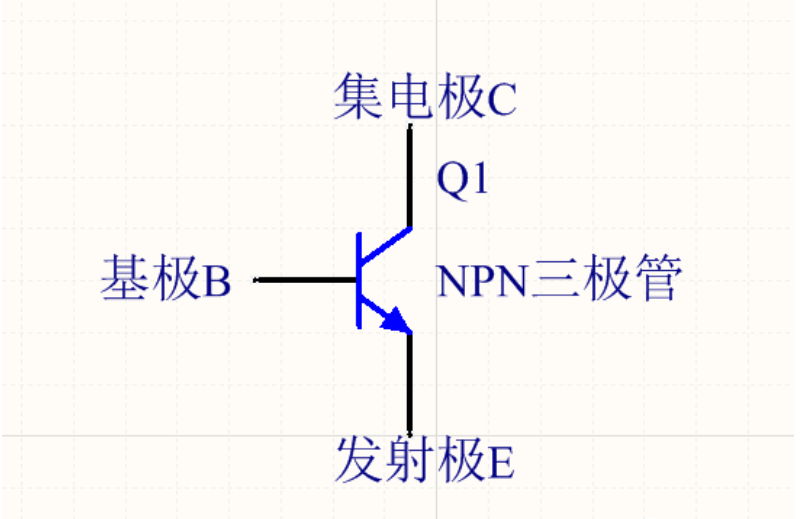

如下圖，以NPN三極管為例：

它是一種電流控制型元器件，即基極B的輸出輸出電流可以實現對元器件的控制。所以可以進一步理解為基極B為控制端，集電極C為輸入端，發射極E為輸出端，這里的輸入輸出指電流方向！

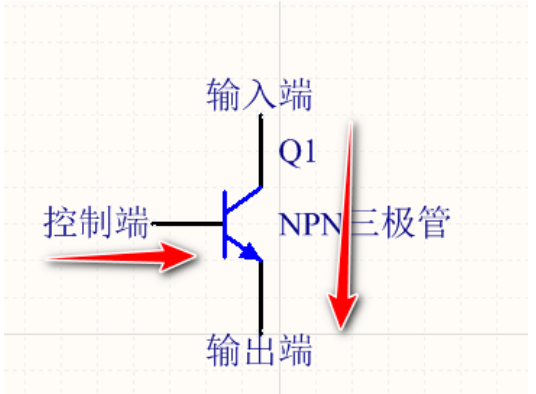

當控制端（基極B）有電流輸入時，就會有電流從輸入端（集電極C）流入，并且從輸出端（發射極E）流出，這樣就起到了電流控制元器件的效果！如下圖（紅色為電流方向）：

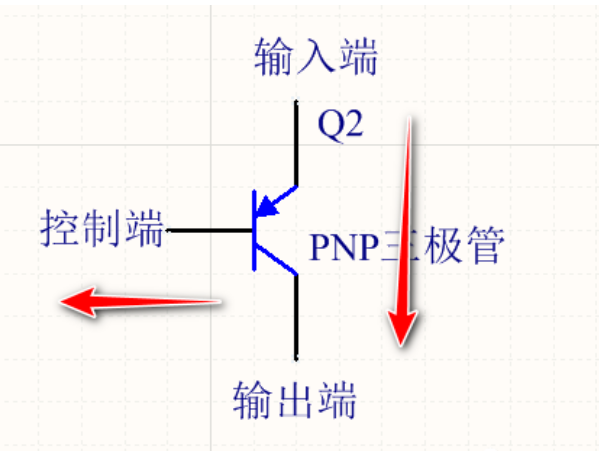

而PNP管正好相反，當有電流從控制端流出時，就會有電流從輸入端流到輸出端。

《推挽電路》

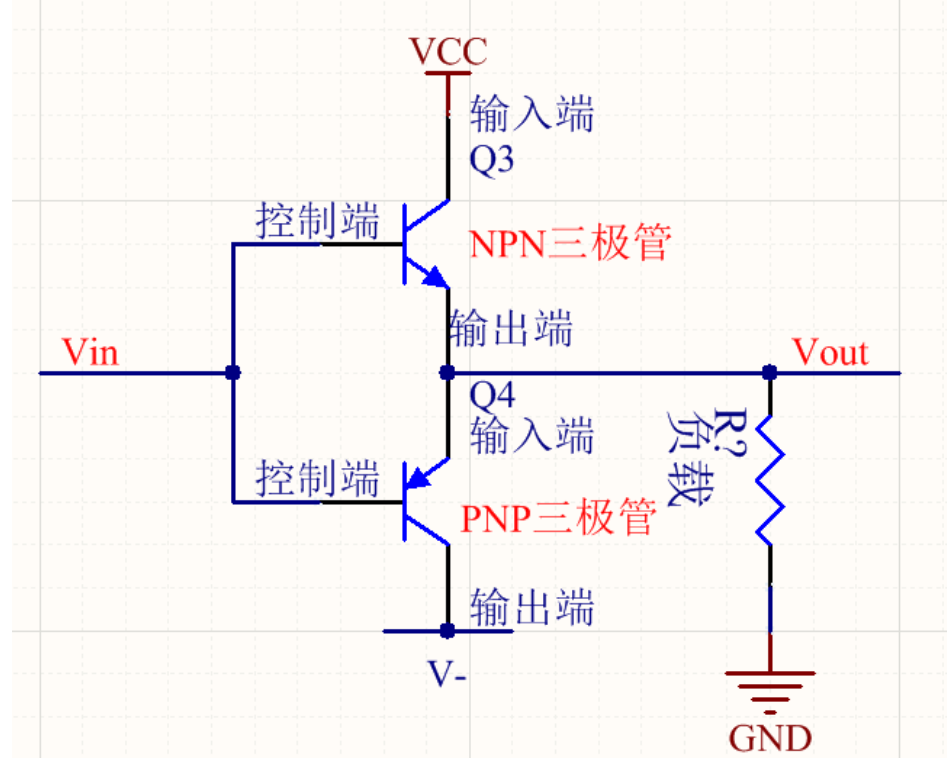

如下電路圖：

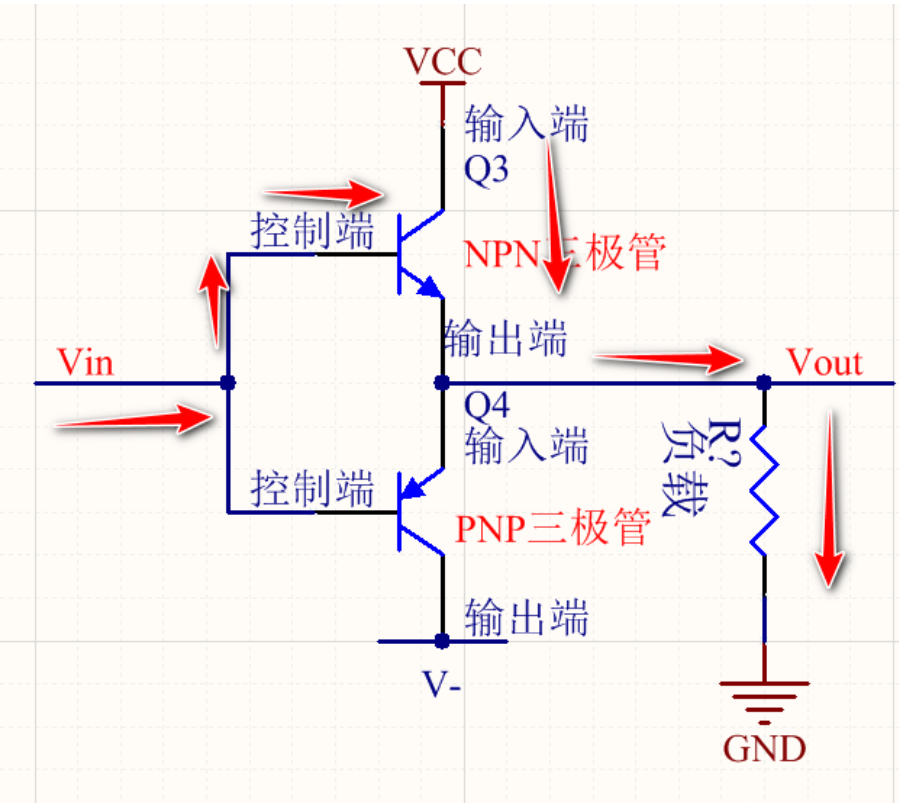

當Vin電壓為V+時，上面的N型三極管控制端有電流輸入，Q3導通，電流方向如下圖。

經過上面的N型三極管提供電流給負載R，這就叫「推」。

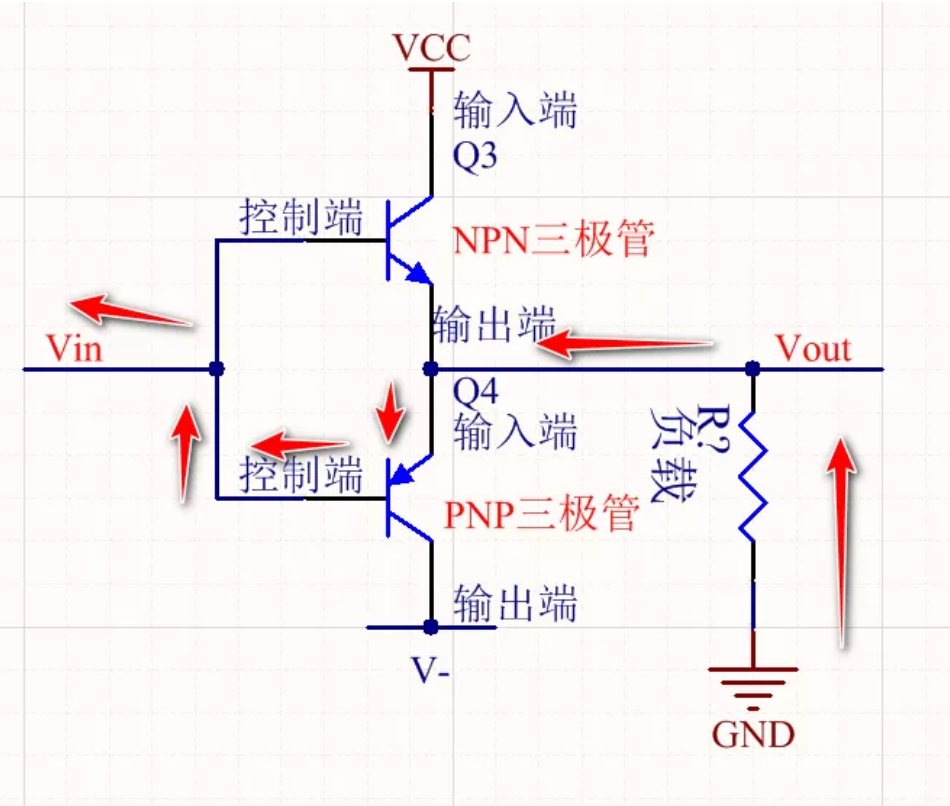

當Vin電壓為V-時，下面的三極管有電流流出，Q4導通，電流方向如下圖。

經過下面的P型三極管提供電流給負載，這就叫「挽」。

所以稱為推挽（push-pull）電路。
