MCU ADC如何測量超過VCC的電壓？

2023/5/5 9:55:02??????點擊：
    假設MCU的供電是3.3V，ADC能夠測量的電壓范圍是0-3.3V，如果要測量如電池電壓6V的這種場景，該怎么辦呢？


    很容易能夠想到的方法是先進行電阻分壓，將高于3.3V的電壓分到ADC的量程內進行采集，最后再換算回實際電壓。這就引入了一個問題，分壓電壓該選多大？比如進行1/2分壓，是選2個1KΩ串聯還是選兩個1MΩ串聯呢?電阻值能否隨意選擇呢？





    先說結論：電阻不能隨意選，首先它不能太大！

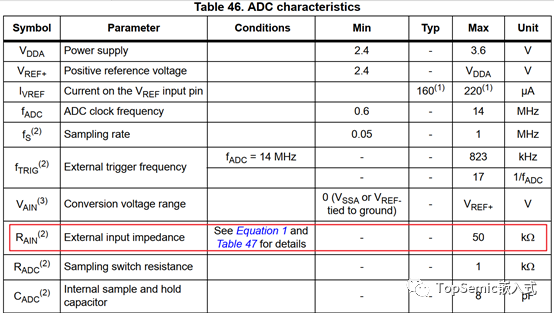

    以STM32F103為例子，在數據手冊中可以看到外部輸入阻抗有一個最大值50kΩ的要求。

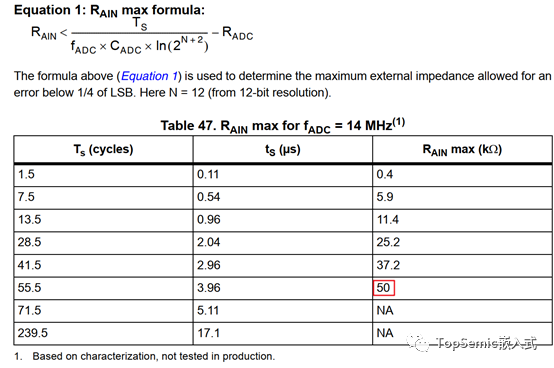

    這個值是由下面的計算公式算出來的：





    需要注意的是，輸入阻抗的最大值并不是固定不變的，不是說只要小于50kΩ就可以，因?yàn)樗虯DC時鐘頻率、采樣周期、轉換位數都有關系。比如上面表格中，當ADC時鐘頻率14Mhz，采樣周期1.5 cycels，轉換位數12時，最大輸入阻抗就是0.4kΩ。


    Tab 46標稱的最大輸入阻抗50kΩ，是在ADC時鐘頻率14Mhz，采樣周期55.5 cycles，轉換位數12時計算出來的值,它同時也是ADC模塊所能接受的最大值 (受硬件決定，這也是為什么Tab 47最后兩行寫NA的原因，雖然根據公式也能算出來一個比50更大的值)。


    簡單來說，可以這么理解：因?yàn)锳DC內部的采樣保持電路(電容組成)，如果外面的電阻大，就會導致RC電路充電時間長，如果采樣周期小，就會引起電容在沒完全充滿電的情況下就被采集，自然ADC得到的數就不準。


    從提高ADC采樣速率的角度來說，電阻越小，RC充放電速度快，ADC的采樣速率就能更高。不過電阻小，會增大功耗，在對功耗有要求的場合，這個電阻還不能選的太小。


    對于必須低輸入阻抗，同時又需要低功耗的場合，可以先用大電阻分壓，后面再用運放跟隨器的方式。


   電阻大小的問題說完了，還有最后一個問題，等效輸入阻抗和第一幅圖里的兩個串聯分壓電阻是什么關系？等效輸入阻抗是R1、還是串聯值R1+R2，還是并聯值R1*R2/R1+R2 呢？


    這個問題可以這么簡單想，假設R2是0Ω，進入到ADC的電壓就是GND，和R1是多大就沒關系了，等效輸入阻抗就是0Ω。再假設R2無窮大，等于是斷開，電阻只有R1了。這么一想答案就清晰了吧，等效輸入阻抗是兩個分壓電阻的并聯。
