蜂鳴器驅動電路圖一：

典型的蜂鳴器驅動電路，蜂鳴器驅動電路一般包含：一個三極管、一個蜂鳴器、一個續流二極管、一個濾波電容。

蜂鳴器驅動電路圖大全（五款蜂鳴器驅動電路原理圖）

1、蜂鳴器：發聲元件，在其兩端施加直流電壓（有源蜂鳴器）或者方波（無源蜂鳴器）就可以發聲，其主要參數是外形尺寸、發聲方向、工作電壓、工作頻率、工作電流、驅動方式（直流方波）等。這些都需要根據需要進行選擇。

2、續流二極管：蜂鳴器本質上是一個感性元件，其電流不能瞬變，因此必須有一個續流二極管提供續流。否則，在蜂鳴器兩端會產生幾十伏的尖峰電壓，可能損壞三極管，并干擾整個電路系統的其他部分。

3、濾波電容： 作用是濾波，濾除蜂鳴器電流對其他部分的影響，也可以改善電源的交流阻抗，如果可能，最好是再并聯一個220uF的電解電容。

4、三極管：起開關作用，其基極的高電平使三極管飽和導通，使蜂鳴器發聲;而基極低電平則使三極管關閉，蜂鳴器停止發聲。

蜂鳴器驅動電路圖二：

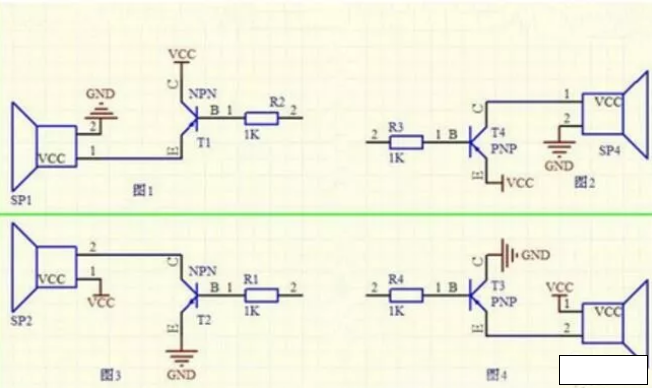

根據下面四幅圖分析可以看出圖1和圖3采用的是NPN型三極管驅動，而圖2和圖4采用的是PNP型三極管驅動。若采用圖1和圖3的方法進行驅動，蜂鳴器工作電壓只要不超過管子的極限參數即可隨時取用。

像圖1，采用這種方法驅動蜂鳴器，再用編程控制器的I/O口進行控制，蜂鳴器都能響；但相對于圖3電路圖而言，采用圖1方式接，蜂鳴器沒有圖3響。

如圖3，采用這種方法驅動蜂鳴器，只能使用P/O口（P/0由于內部沒有上拉電阻，所以要在電路板上外接1K 的上拉電阻，而其他I/O口內部都有上拉電阻）控制，蜂鳴器才會響，而且聲音要比圖1大；若采用其他I/O口，雖然蜂鳴器兩側電壓能達到4V左右，但是電流卻只有1～2mA，根本無法驅動蜂鳴器發聲。

這個原因在于，當采用其他I/O（內部有上拉電阻）控制時，通過測該口的電平會發現是低電平，可由電路可以分析出，蜂鳴器驅動是應該以高電平驅動的，出現這種原因很大的可能是B極拉低了電平值，導致電路根本無法正常工作。不過這也有可能是跟單片機內部、外部的上拉電阻有關。 現在說下圖2和圖4，其實這兩種方式驅動蜂鳴器都是可以的，任何I/O口都能通過低電平驅動。但相對于圖2來說，采用圖4的方式，流過蜂鳴器的電流要比圖2的大。

蜂鳴器驅動電路圖四：

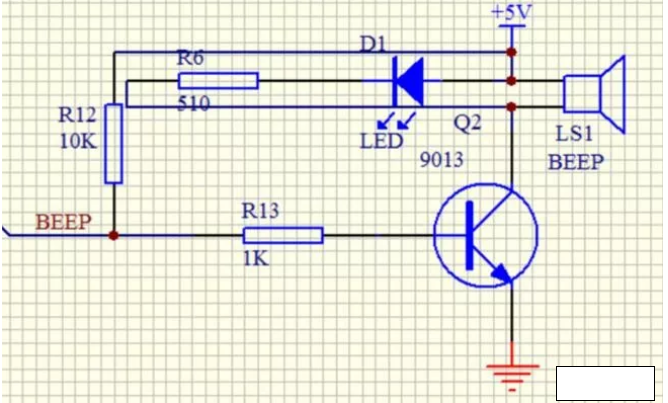

蜂鳴器是-種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器等電子產品中作發聲器件。蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型。在車內氣體報警系統中蜂鳴器驅動電路如圖所示。

電阻R12是單片機一個引腳的，上拉電阻，由于單片機輸出電流小，固添加，上拉電阻增大引腳的電流驅動能力。R13接在三極管的基極和IO口之間，起到的作用是保護I0口電壓過大被燒毀。R6電阻的作用是保護led發光二極管。

三極管9013起到開關作用，其基極的高電平使三極管飽和導通，是蜂鳴器發出報警聲音。而基極低電平則使三極管關閉，蜂鳴器停止發生。

蜂鳴器驅動電路圖五：

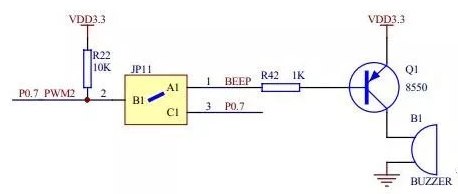

8550驅動蜂鳴器電路分析

如上圖所示，因GPIO口輸出電流有限，而蜂鳴器在蜂鳴時需要較大的電流，GPIO輸出口無法滿足要求。而8550最大可提供1A的輸出電流，足以驅動蜂鳴器。所以，我們用GPIO口來控制8550的導通與截止，從而來控制蜂鳴器。

當向P0.7寫入邏輯1時，P0.7輸出高電平（+3.3V），8550的基極電流為0，此時Q1處于截止?fàn)顟B(tài)，電源不能加到蜂鳴器的正極上，蜂鳴器不能蜂鳴；

當向P0.7寫入邏輯0時，P0.7輸入低電平（0V），8550的發射極和基極之間產生電流，此時Q1導通，蜂鳴器開始蜂鳴。

注意：三極管飽和導通的條件：在電路中ce兩端電壓接近0V且小于eb電壓。
