感性負載對電源的影響有多大？

2023/11/27 14:27:28??????點擊：
     我們平時接觸到的感性負載有很多，比如繼電器、電磁閥、電機等，這些都是感性負載。電感線圈的電流不能突變，所以在感性負載斷開時，會產生一個較高的反向電動勢。在直流應用中，一般情況下，可以在負載兩端并聯一個二極管，形成續流回路，消除或降低反向電動勢。
     那么，這個反向電動勢的影響有多大，如果不做處理會怎樣？今天，我們就通過示波器來看一下。

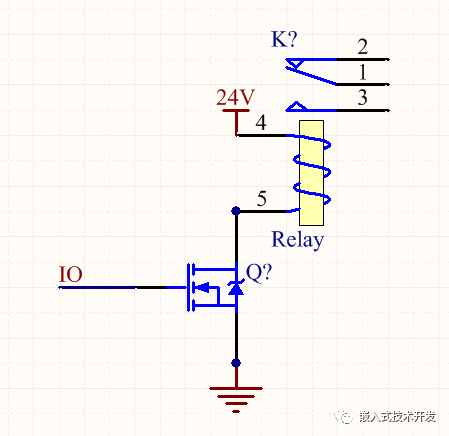

     以驅動電磁閥為例，不加續流二極管，電路如下：

     通過MOS管去驅動多個24V的電磁閥，每個電磁閥的電流約0.6A。MOS管通過單片機的IO來控制，單片機的電源使用同一個24V電源，經過DC-DC降為5V，再通過1117-3.3穩壓到3.3V，沒有做其它特殊處理。

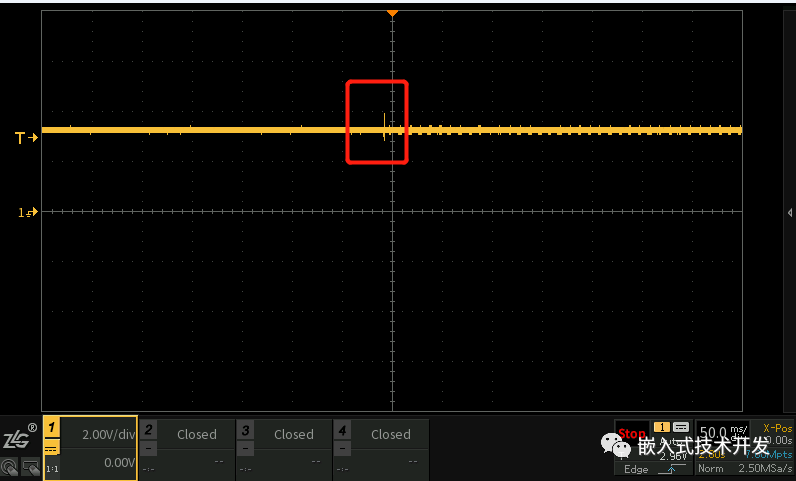

     電磁閥通電時，3.3V電源的波形是這樣的：

     可以看到，有一個小的波動，這個波動對單片機沒什么影響。

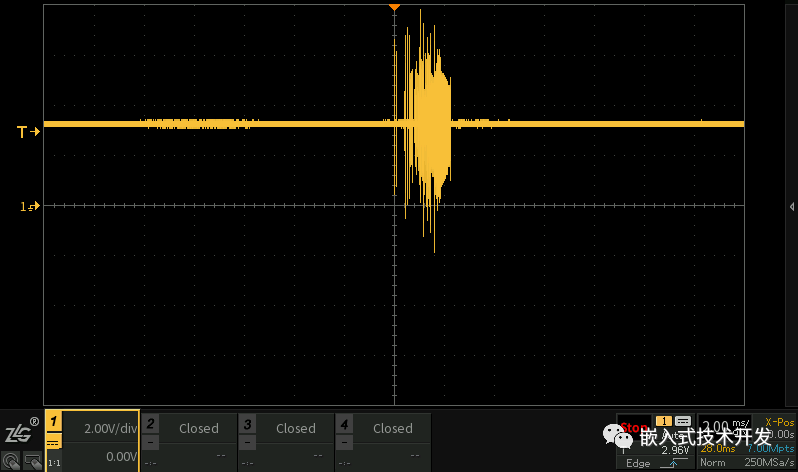

     電磁閥斷電時，3.3V的電源波形是這樣的：

     這個就很明顯了，波動非常大。在24V上產生的反向電動勢，即使經過了DC-DC和線性穩壓兩級轉換，對3.3V的電源影響依然非常大。實際結果就是，這個波動會導致單片機死機，或者通信出錯。
     當然，不是每次都出問題，說明單片機還是有一定的抗干擾能力，但是出問題的概率非常大。負載的功率越大，出問題的概率也越大。

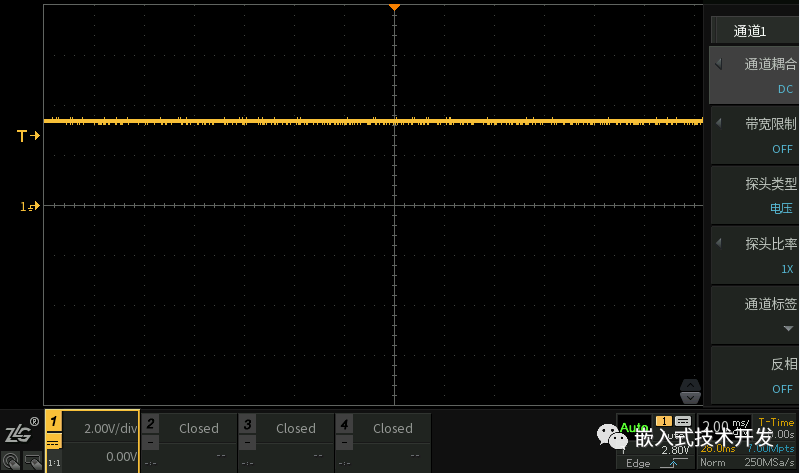

     下面，我們?cè)賮?lái)看看加了續流二極管時的波形：

     非常穩定，幾乎沒有看到任何影響?？磥?lái)這個續流二極管還是非常有必要的。續流二極管可以選一般的整流管，比如1N4007之類的，用肖特基二極管或快恢復二極管效果會更好。
