液晶屏現在在很多電子產品上都可以看到，液晶屏的種類也很多，有TN型、HTN型、STN型、FSTN型、TFT型等眾多類型。

▲反射式TN型液晶結構圖

簡單的說，液晶屏是在兩塊平行板之間填充液晶材料，通過電壓可以用來改變液晶材料內部分子的排列狀況，以達到遮光和透光的目的來顯示深淺不一，液晶屏功耗很低，因此倍受消費者的青睞。
這次我們就來了解一下段碼液晶吧，也叫段式液晶，是液晶產品中最基本的一種，段式液晶剛開始應用時候，主要是替代LED數碼管，它對比數碼管功耗要低很多。

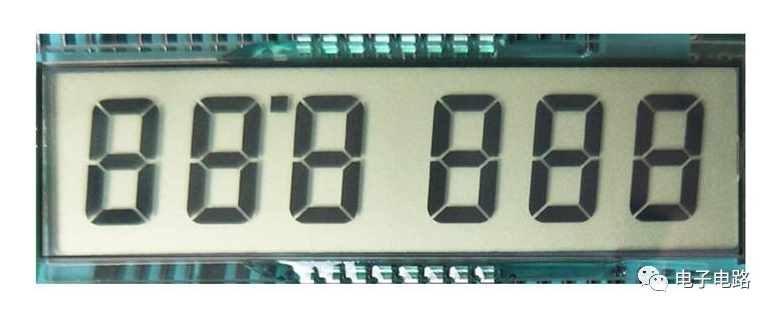

▲段式液晶

段式液晶的像素排列和外形上很自由，最普遍的就是類似數碼管的字段，當然，段式液晶也可以做成任意形狀，比如圖案、文字等。
段式液晶有三種顯示方式，反射型、透射型、透反射型。反射型段式液晶的底偏光片后面加了一塊反射板，一般用在光線良好的環境。

▲反射型段式液晶示意圖

透射型段式液晶的底偏光片是透射偏光片，它需要連續使用背光源才能看清顯示的內容。

▲透射型段式液晶示意圖

透反射型段式液晶處于以上兩者之間，底偏光片能部分反光，一般也帶背光源，光線好的時候，可關掉背光源，光線差時可點亮背光源使用。
段式液晶的顯示方式還分為正顯和負顯，正顯的指白底黑字，正顯在反射和透反射型顯示最佳；負顯是黑底白字，負顯一般用于透射型，加上背光源使用。

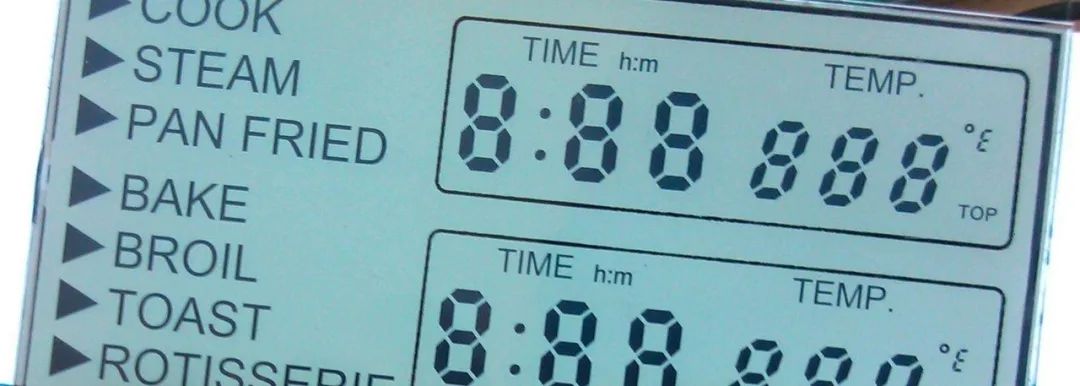

▲正顯

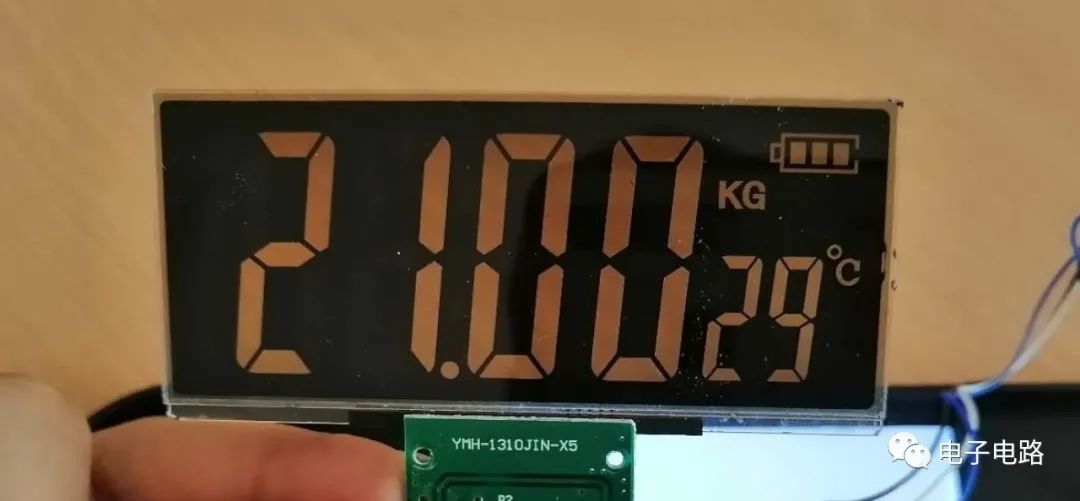

▲負顯

段式液晶屏與電路板的連接，可通過管腳、斑馬條、斑馬紙等方式進行連接。

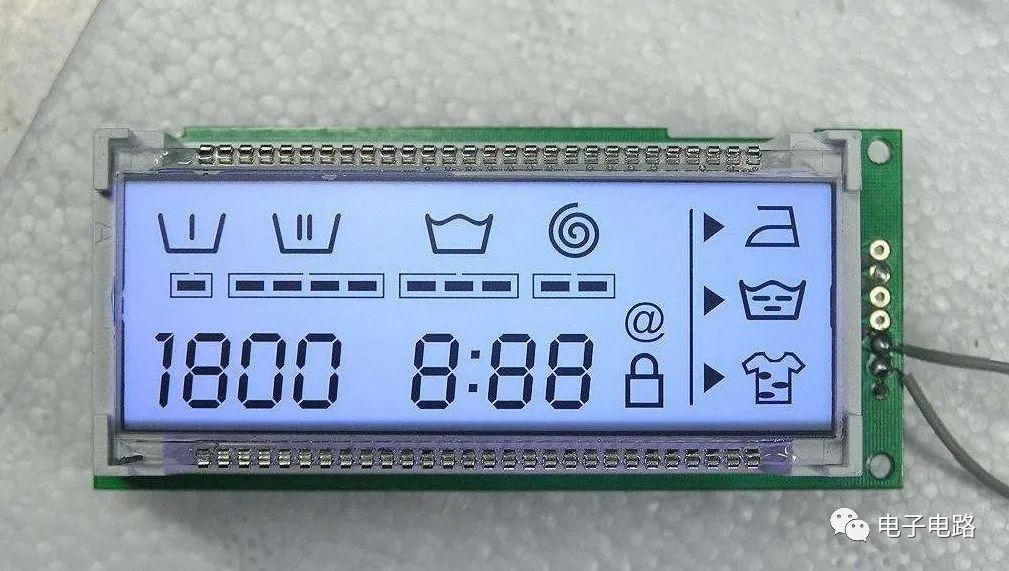

▲使用管腳連接

斑馬條也叫導電橡膠連接器，由導電硅膠和絕緣硅膠交替分層疊加后硫化成型。導電橡膠連接器性能穩定可靠，生產裝配簡便高效。

▲斑馬條

如果用放大鏡子放大斑馬條，可以看到下圖的圖片，黑色的是導電硅膠，白色的是絕緣硅膠。

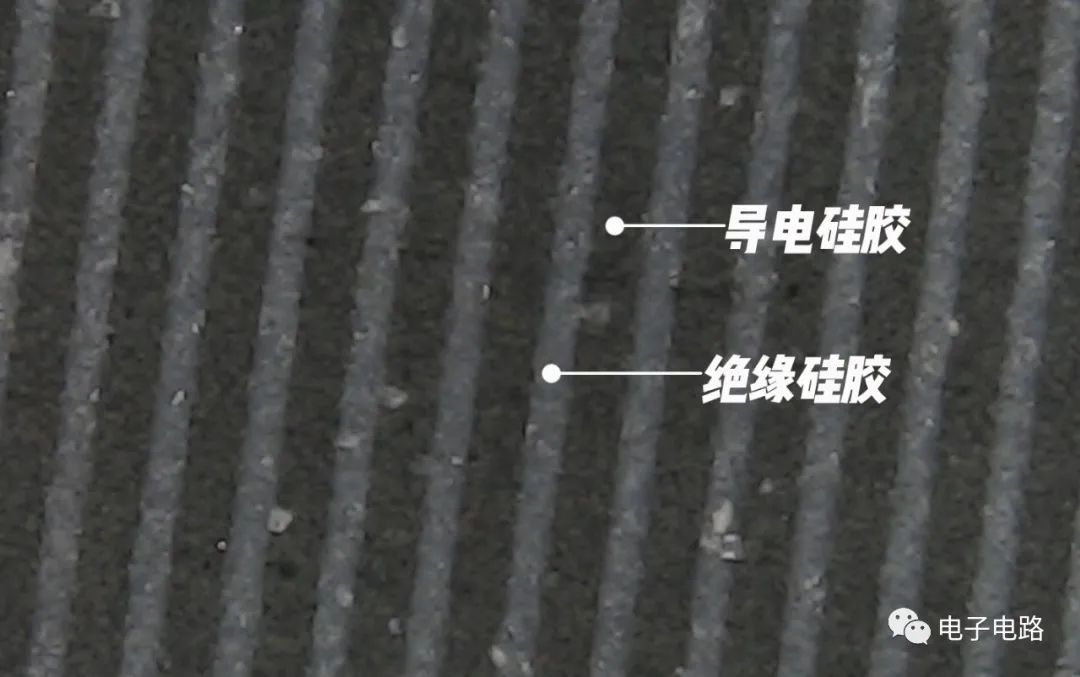

▲斑馬條放大圖

斑馬紙，也叫熱壓密封連接器，俗稱導電紙，可以任意彎折、性能穩定、使用簡便的新型連接傳導的電子元配件。廣泛應用于液晶顯示器與電路板等電子、電器的相互連接。

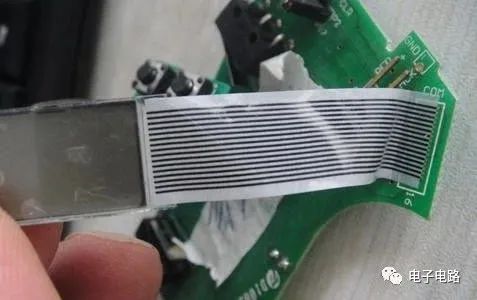

▲使用斑馬紙連接

液晶本身是不能發光的，段式液晶想要在光線暗的環境也能看清，是需要背光源的，透射型段式液晶更加需要背光源。

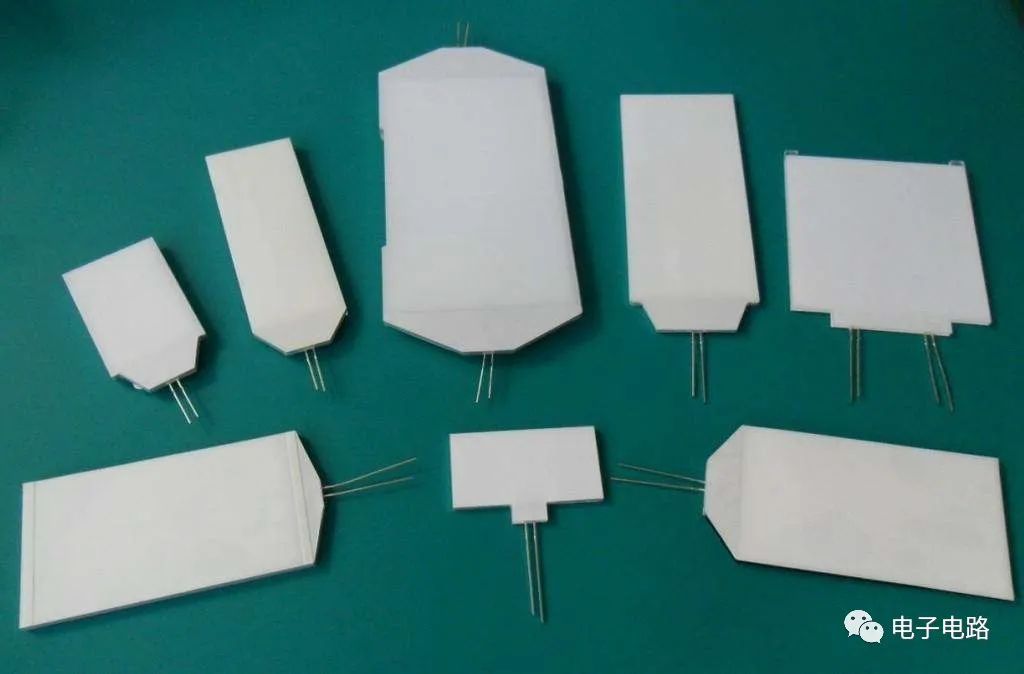

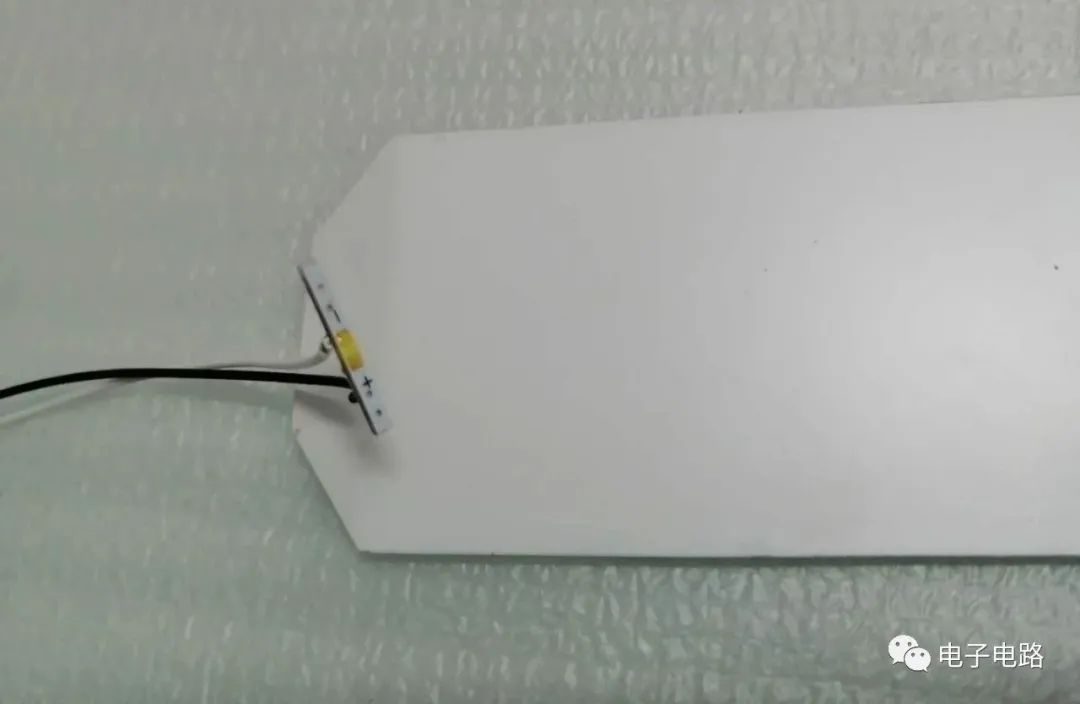

▲背光源

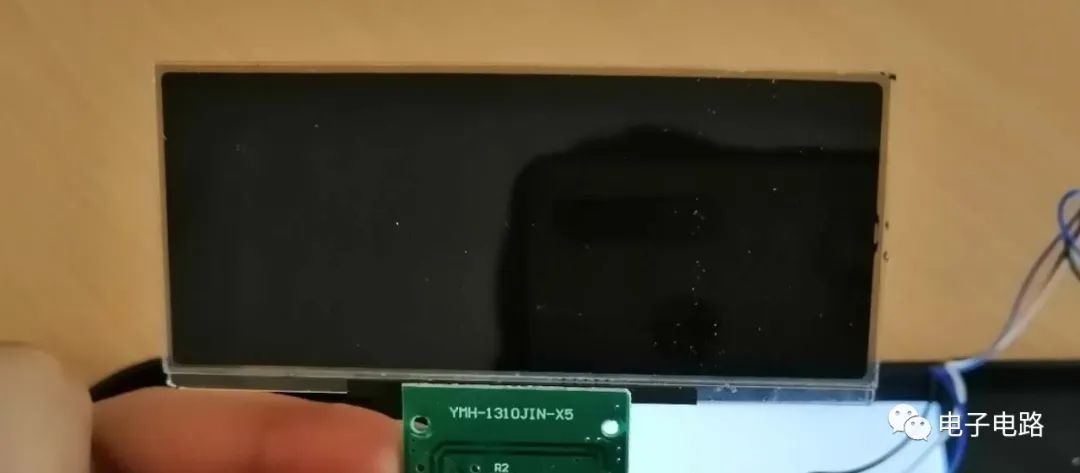

▲反射式段式液晶（沒有背光源）

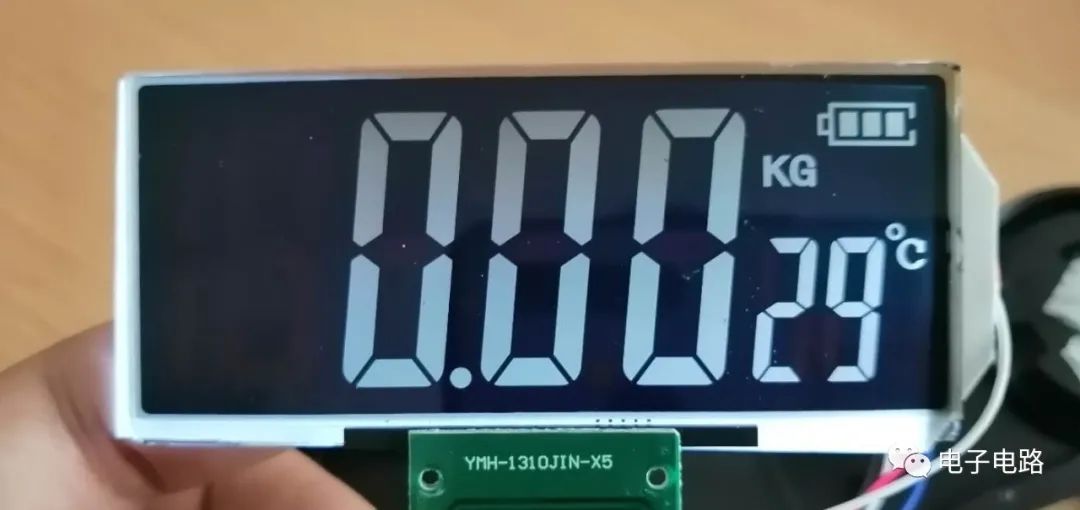

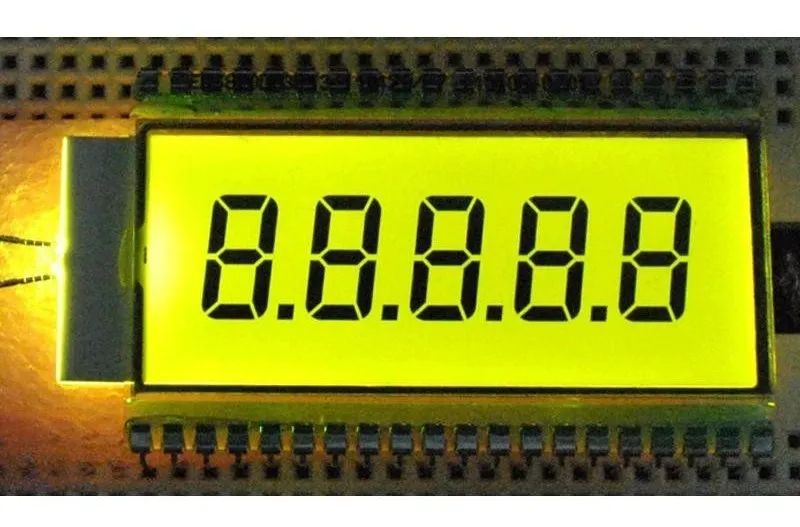

▲反射式段式液晶（有背光源）

下圖是背光源的結構示意圖，光源可以用LED產生。

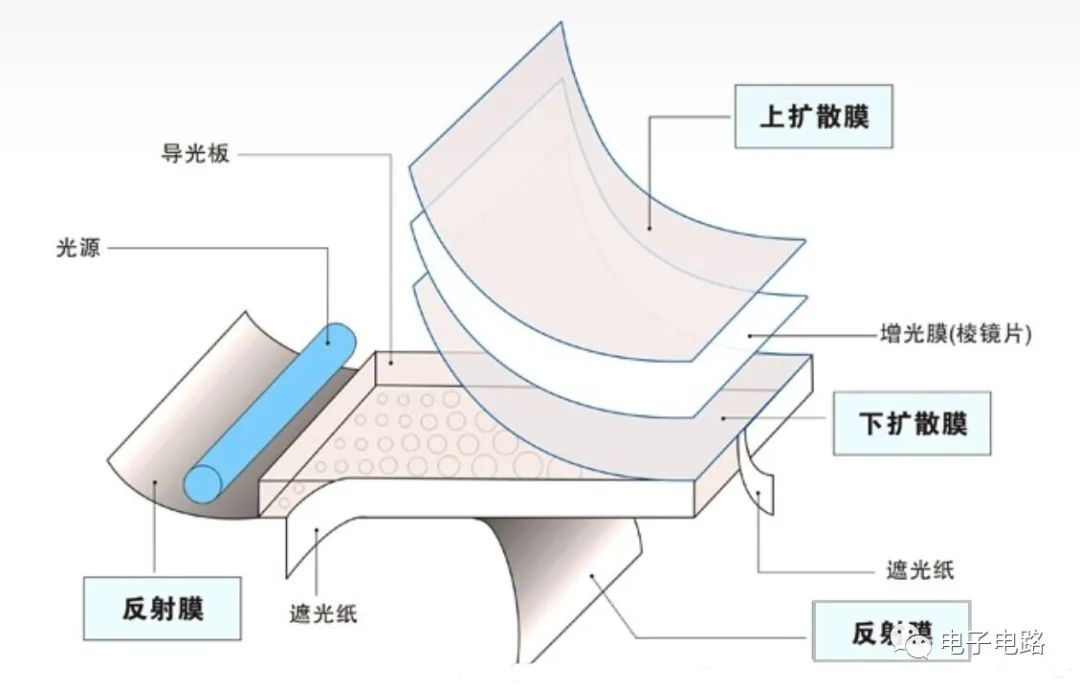

▲背光源內部結構圖

▲背光源內的LED

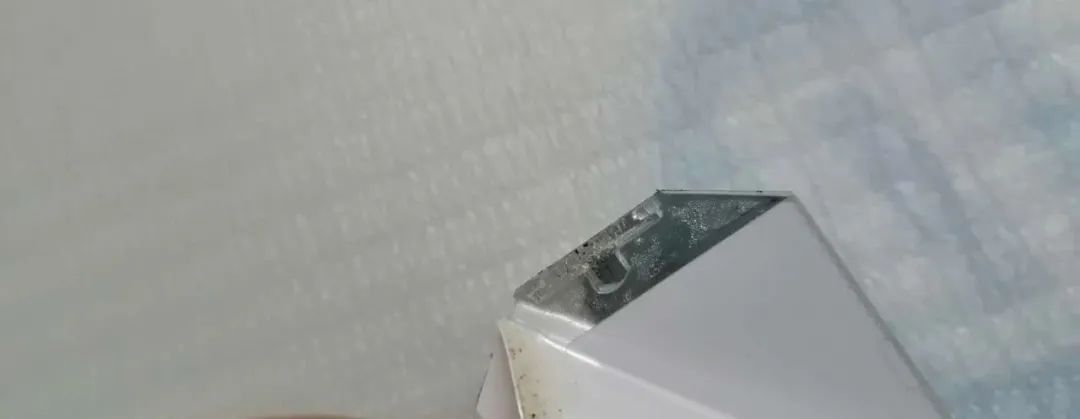

▲背光源內部的實物結構

段式液晶使用不同顏色的背光源，可顯示不同的顏色。
