動態改變DC-DC反饋電阻，調整輸出電壓

2023/12/7 18:09:03??????點擊：
      DC-DC指直流轉直流電源，DC全稱為Direct Current。

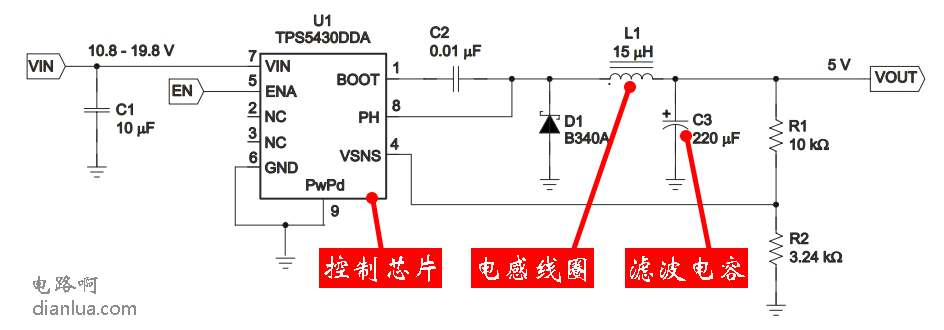

      DC-DC一般由控制芯片、電感線圈、濾波電容等構成，下圖是一個經典的DC-DC參考電路：





      DC-DC控制芯片本身一般沒有動態調整輸出電壓的功能。

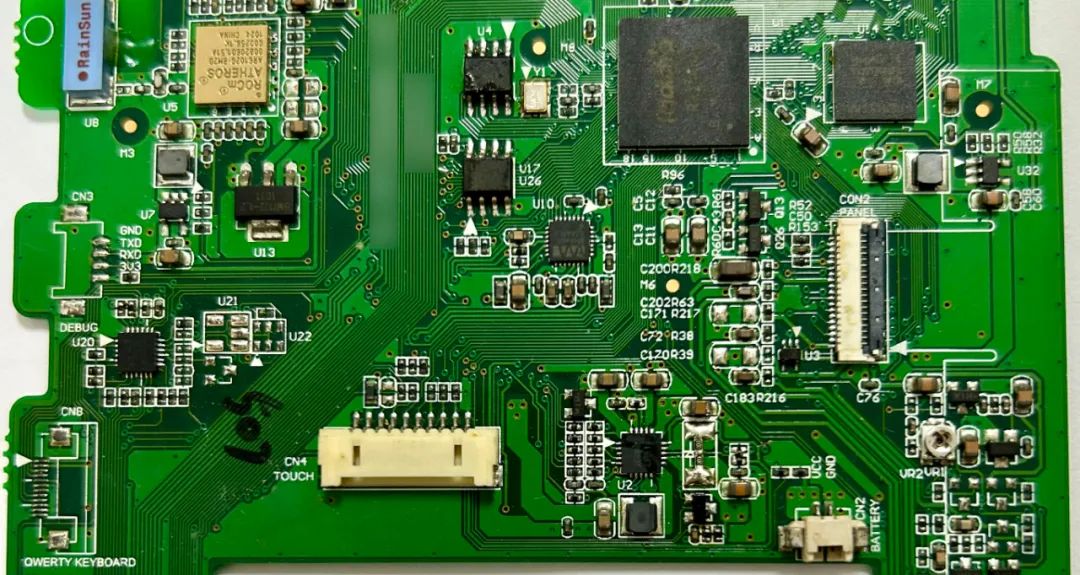

      手上有一塊電路板，具有動態改變DC-DC控制芯片外部的反饋電阻，以調整輸出電壓的功能：





      這塊電路板用了PMU芯片。


      PMU也就是Power Management Unit，即電源管理單元：

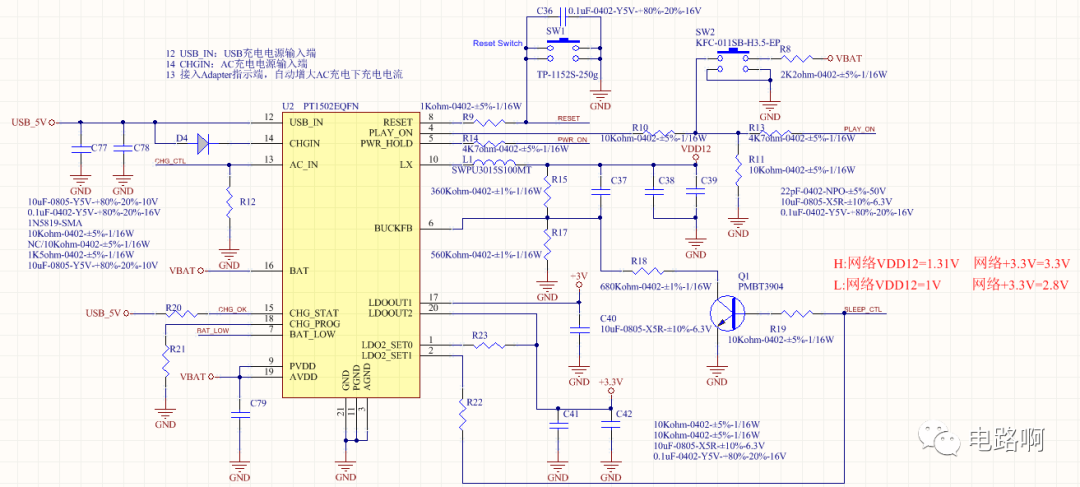

      對應的原理圖如下：





      看起來比較凌亂，畢竟是PMU，管理著幾路電源，稍顯復雜。

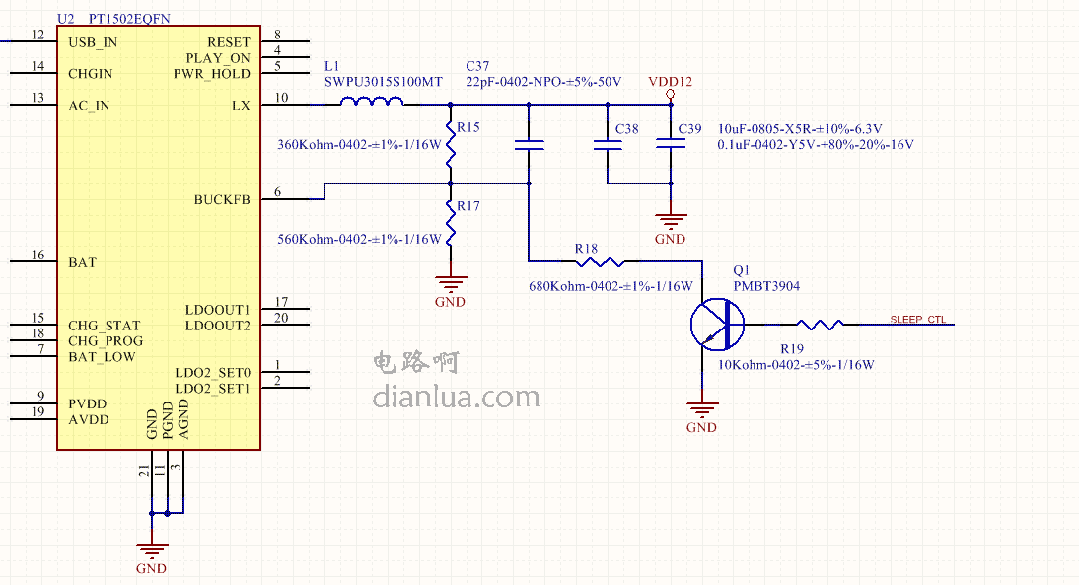

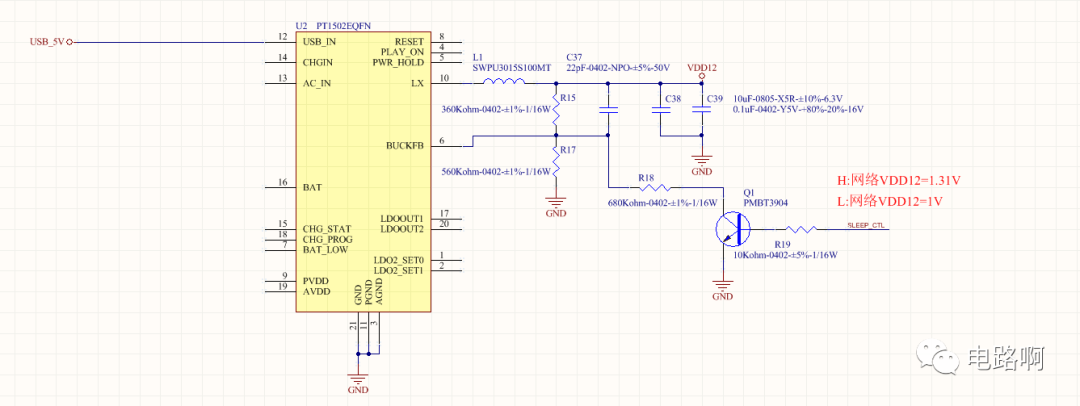

      本文只關注PMU中的DC-DC部分，為方便分析，刪除其他無關的電路 ：

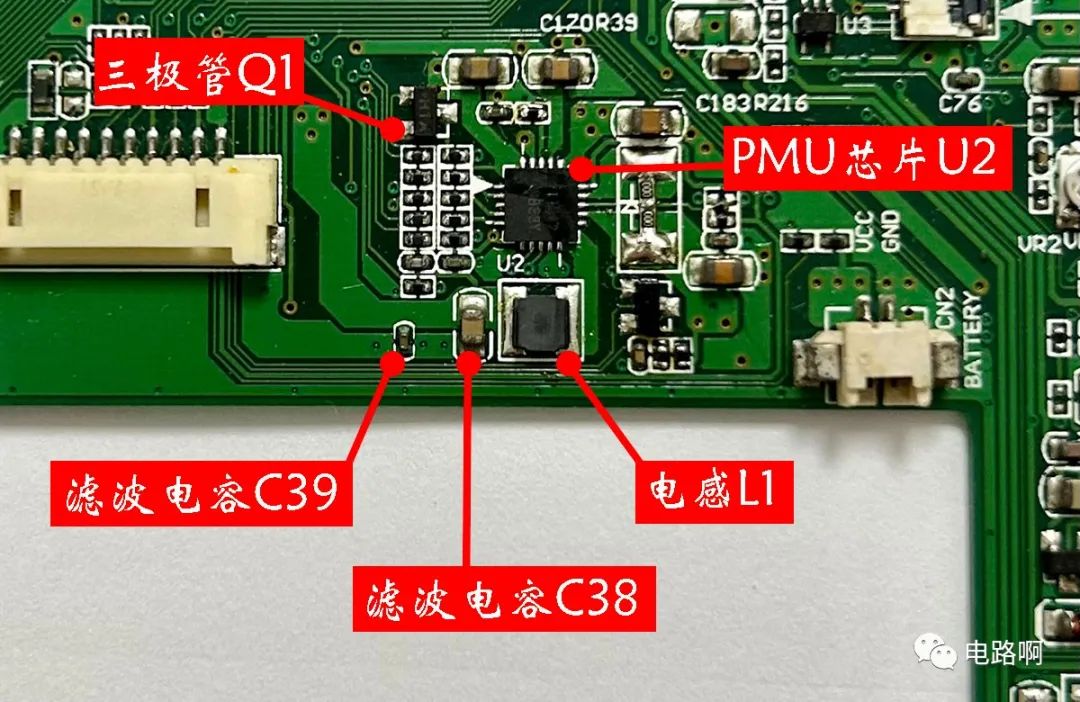

      DC-DC原理圖與實物電路板的對應關系：





      針對PMU中DC-DC這部分電路，下面我們開始分析“動態調整輸出電壓”的電路原理。


      一、當主控芯片輸出的SLEEP_CTL為低電平時

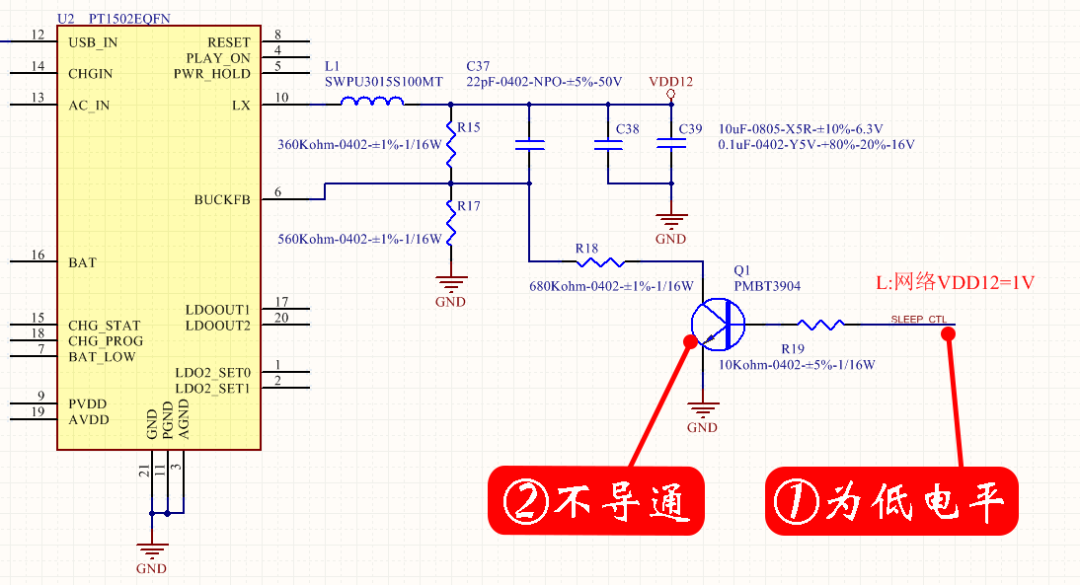

      此時三極管Q1不導通：

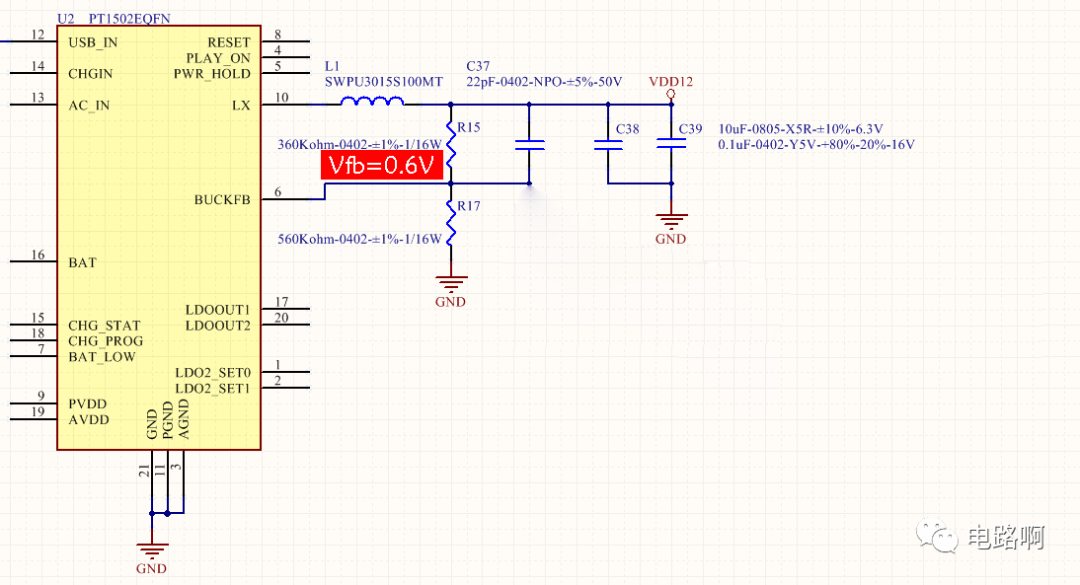

      電路等效為：





      由于該DC-DC的反饋電壓Vfb固定為0.6V，而輸出電壓VDD12通過反饋電阻R15與R17分壓后即為反饋電壓Vfb，即有如下公式：





      所以確定了反饋電阻R15與R17的值，也就確定了輸出電壓VDD12：





      可以算出此時VDD12≈1V。


      二、當主控芯片輸出的SLEEP_CTL為高電平時

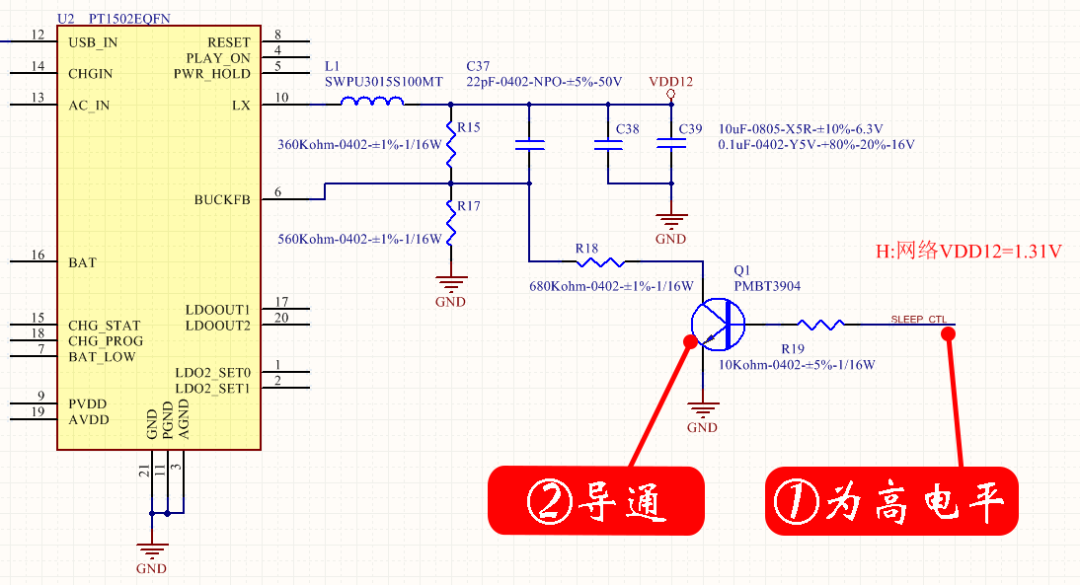

      此時三極管Q1導通：

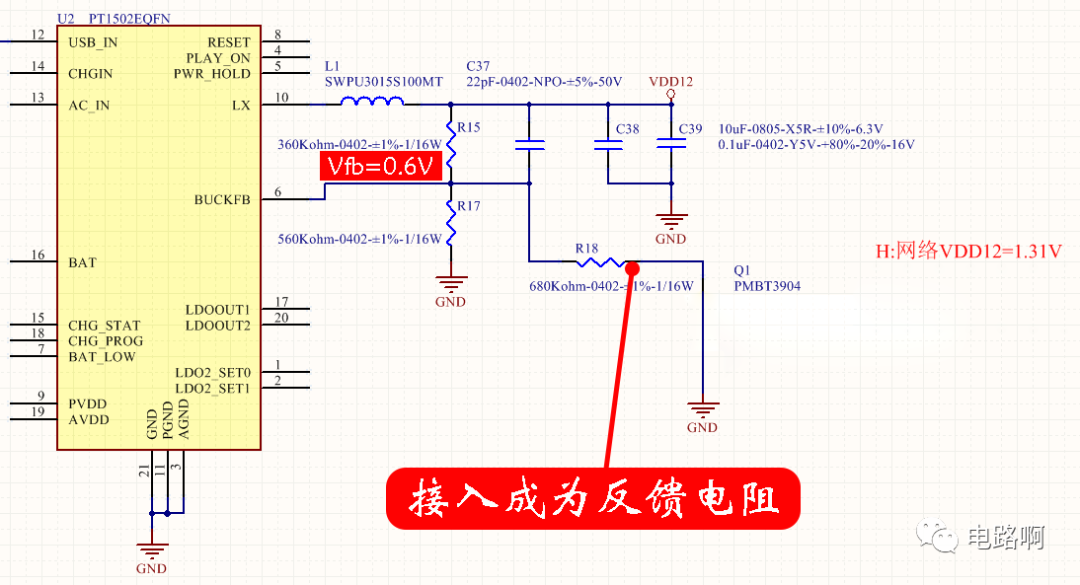

      電路等效為：





      這樣電阻R18接入成為反饋電阻，與電阻R17并聯，對應的公式變?yōu)椋?/span>





      輸出電壓VDD12變?yōu)椋?/span>





      實測VDD12輸出為1.31V。


      至此，通過動態改變DC-DC控制芯片外部的反饋電阻，以調整輸出電壓的原理分析完畢。


      三、快速問答（Fast Question & Answer）


      1、為什么要?jiǎng)討B(tài)調整DC-DC的輸出電壓？


      答：以文中的這塊電路板為例，VDD12是主控芯片的內核供電電壓，在正常工作時電壓要求為1.31V，在休眠時降低為1V，故需要?jiǎng)討B(tài)調整。

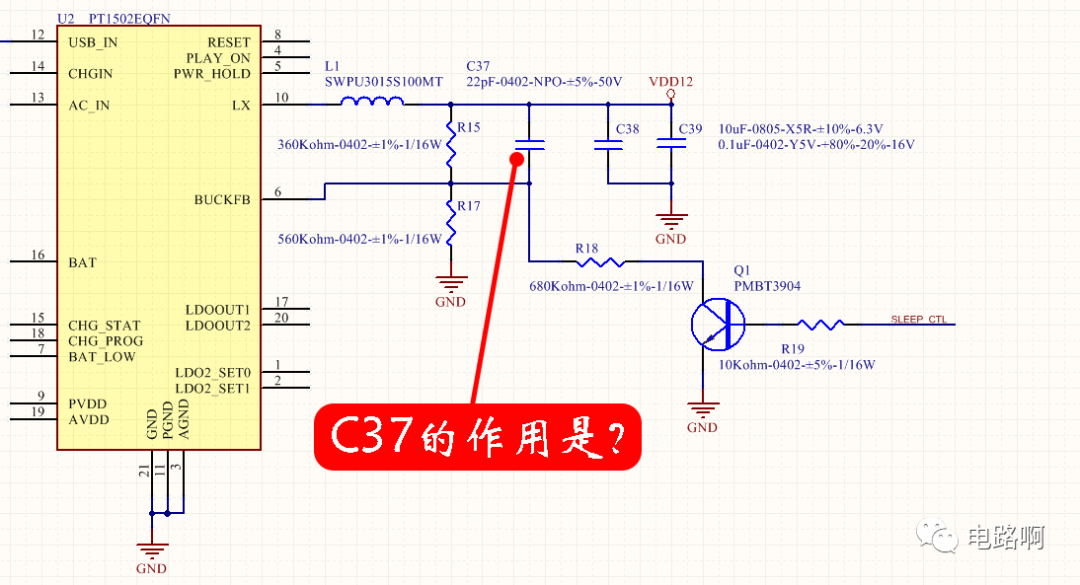

      2、電容C37的作用是？





      答：電容C37為DC-DC的前饋電容，目的是調整芯片輸出電壓的響應速度，以后有機會再具體展開分析。


      3、電容C38與C39的作用是？





      答：進行電源濾波，它們是濾波電容。


      4、三極管Q1可以直接替換為MOS管嗎？





      答：可以，而且MOS管型號經常選用2N7002。替換為MOS管可以進一步降低功耗，但是MOS管的價格比三極管高得多。
