這里其實有兩個問題：

1.單片機為什么不直接驅動負載？

2.單片機為什么一般選用三極管而不是MOS管？

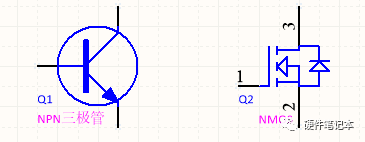

圖1

答：

1.單片機的IO口，有一定的帶負載能力。但電流很小，驅動能力有限，一般在10-20mA以內。所以一般不采用單片機直接驅動負載這種方式。

2.至于單片機為什么一般選用三極管而不是MOS管？需要了解三極管和MOS管的區別，如下：

①三極管是電流控制型，三極管基極驅動電壓只要高于Ube（一般是0.7V）就能導通。

②MOS管是電壓控制型，驅動電壓必須高于閾值電壓Vgs（TH）才能正常導通，不同MOS管的閾值電壓是不一樣的，一般為3-5V左右，飽和驅動電壓可在6-8V。

我們再來看實際應用：

處理器一般講究低功耗，供電電壓也越來越低，一般單片機供電為3.3V，所以它的I/O最高電壓也就是3.3V。

①直接驅動三極管

3.3V電壓肯定是大于Ube的，所以直接在基極串聯一個合適的電阻，讓三極管工作在飽和區就可以了。Ib=（VO-0.7V）/R2。

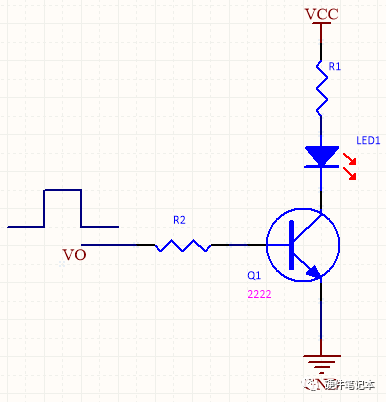

圖2  驅動三極管示意圖

②驅動MOS管

通過前面也了解到，MOS管的飽和電壓>3.3V，如果用3.3V來驅動的話，很可能MOS管根本就打不開，或者處于半導通狀態。

在半導通狀態下，管子的內阻很大，驅動小電流負載可以這么用。但是大電流負載就不行了，內阻大，管子的功耗大，MOS管很容易就燒壞了。

所以，一般選擇I/O口直接控制三極管，然后再控制MOS管。

圖3  I/O口驅動三極管后再驅動MOS管

當I/O為高電平時，三極管導通，MOS管柵極被拉低，負載RL不工作。

當I/O為低電平時，三極管不導通，MOS管通過電阻R3，R4分壓，為柵極提供合適的閾值電壓，MOS管導通，負載RL正常工作。

為什么要這樣操作呢？一定要用三極管來驅動MOS管嗎？

那是因?yàn)槿龢O管帶負載的能力沒有MOS管強，當負載電流有要求時，必須要用MOS管來驅動。

那可以用I/O口直接驅動MOS管嗎？答案是可以的，但這種型號不好找，這里給大家推薦一個NMOS型號：DMN6140L-13（因?yàn)橛玫纳?，目前就知道這個型號，如果大家有知道的，可以在評論區告訴我，感謝）。

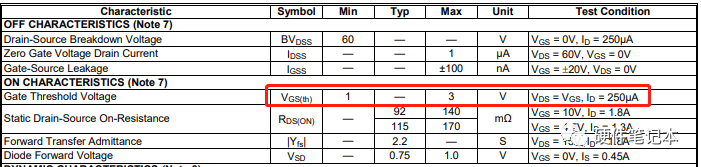

圖4  DMN6140L-13閾值電壓

這個管子的閾值電壓是1V，3.3V的時候可以完全導通，導通時的最大電流大約2.3A的樣子。

圖5  DMN6140L-13導通電流

我們再來看看，常用的NPN三極管LMBT2222ALT1G的帶載能力，最大電流IC=600mA。

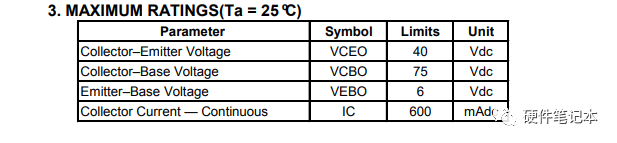

圖6  LMBT2222ALT1G導通電流

可見MOS管的驅動能力是三極管4倍，所以對負載電流有要求的都使用MOS管。

那他們的價格相差多少呢？我在立創上搜了一下，MOS管的三極管的價格幾乎是三極管的6倍。如下圖：

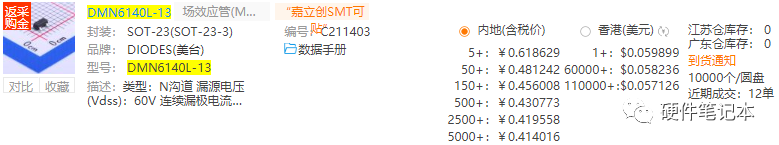

圖7  DMN6140L-13價格

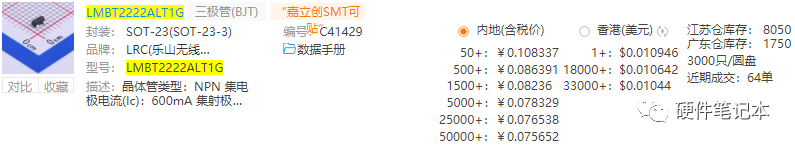

圖8  LMBT2222ALT1G價格

所以，在要求不高，成本低的應用場合，一般使用三極管作為開關管。

今天的分享就到這里，希望對你有用。
