緩啟動電路的工作原理
2023/2/13 14:58:20??????點擊：
通信產品一般采用分散供電方式，各單板上采用DC/DC模塊將-48V電源轉換為其所需的5V、3.3V、2.5V等子電源。由于輸入電壓高，電源電路中又存在用于濾波和防止DIP的大電容，在單板插入上電時，會對-48V電源造成沖擊，瞬時大電流將造成-48V電源電壓出現跌落，可能影響到其它單板的正常工作；同時，由于瞬時大電流的原因，單板插入時在接插件上會產生明顯的打火現象，這會引起電磁干擾，并對接插件造成腐蝕。為了避免上述現象，-48V電源供電單板需要“緩慢”上電。
一、緩啟動電路的作用
通信設備產品單板上幾乎都在電源模塊的輸入端設計有緩啟動電路，緩啟動電路的功能主要有兩個：
1、延遲單板電源的上電時間：我們的單板一般都要求支持熱拔插，當單板插入子架時，單板插頭和母板插針的接觸是不穩定的，為了避免這種抖動的影響，可以在電源模塊和母板電源之間加一個電路，使母板的電源延遲一段時間以后再加到電源模塊。
2、減小上電的沖擊電流：由于單板電源都接有濾波電容，電源上電瞬間跳變時由于電容的充電，會產生較大的沖擊電流，造成母板電源電壓抖動，跌落，以及強烈的電磁輻射，很容易對其他工作中的單板造成不良影響，如果能把電源的上電速度變緩一些，就能有效的減小這種影響。
二、緩啟動電路的工作原理

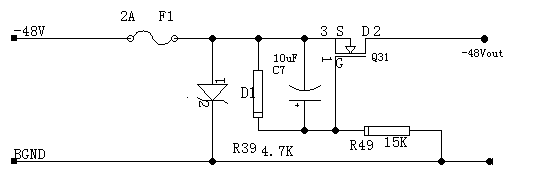

電路的原理圖：

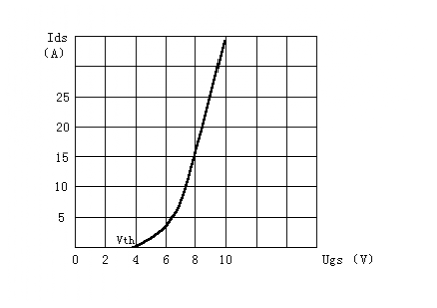

緩啟動電路由R39，R49，C7和Q31組成，Q31是絕緣柵型場效應管，也是緩啟動電路最關鍵的器件。為了理解緩啟動的原理，首先我們來回顧一下MOS管的一點基礎知識。下圖大致描述了典型的MOS管的轉移特性：
MOS管的特性表明，當Vgs小于一定電壓（Vth）時，DS極之間的電阻Rds是很大的，可以認為開路，電流不能通過；當Vgs達到Vth時，MOS管開始導通，Rds隨Vgs的增加迅速減小。當Vgs達到一定的程度，Rds很小，可以認為DS之間是近似短路的。Vth可以稱之為開啟電壓（Voltage－Gate threshold），一般為2－4V。
在的緩啟動電路中，電阻R39，R49和C7構成了分壓式RC時間常數電路，C7并聯在Q31的GS極之間，也就是Vc7＝Vgs。當48V電源剛加到單板時，C7未充電，Vgs＝0，MOS不導通，電源模塊不供電。隨后，48V通過R39，R49向C7充電，當C7的電壓達到Vth時，MOS開始導通，這一階段，完成的是延時上電的作用，延遲時間可由下式估算：
Uin(R39/(R39+R49))(1－e-T/? )=Vth
其中，T為延遲時間， Uin＝48V，?為RC電路的時間常數，?＝C7（R39//R49），Vth一般取4V。將原理圖中數值代入計算可知，延遲時間T約等于15.3ms。
MOS管開始導通后，Vgs繼續增加（直到12V左右），Rds迅速減小，緩啟動的輸出電壓逐漸升高直到到與輸入電壓基本一致。電源模塊開始工作，單板正式上電。在這一過程中，輸出電壓并不是瞬間跳變到最高的，因此，大大減輕了沖擊電流的干擾。這一過程的時間與C7的充電速度，MOS的特性，負載特性都有關系，難以具體計算，具體還需實測調整。
三、實測波形分析

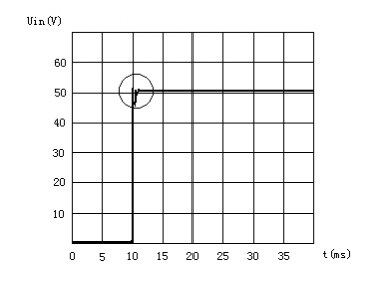

下圖是緩啟動的輸入電壓上電波形：
這是緩啟動輸入端在電源開關閉合瞬間的波形，可以看到畫圓圈處的抖動，持續時間約1ms，如果是熱拔插，這個抖動的幅度和持續時間都將可能更大。

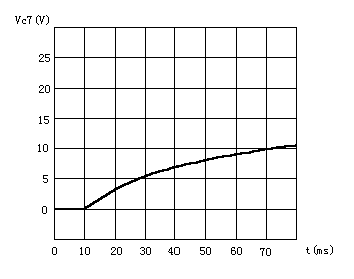

下圖是緩啟動的C7電壓上升波形：
可以看到，上電15ms后，C7電源上升到約4V，與理論計算值基本一致。

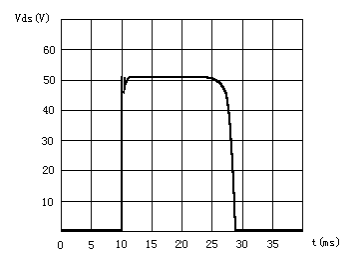

下圖是緩啟動MOS管的D，S間電壓波形。
可以看到，在開關閉合后的14ms以內，輸入電壓完全加在MOS的DS兩端，這與理論計算值基本一致（由于MOS管的Vth并不一定是4V，有些誤差是很正常的），從14ms開始，Vds以指數方式下降，過程時間約4ms。

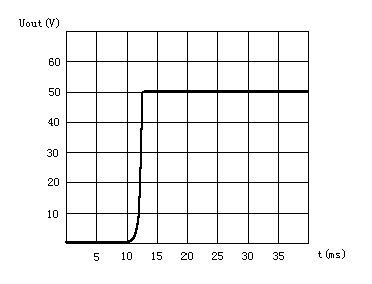

下圖是緩啟動輸出的電壓波形。
可以看到，對比緩啟動的輸入電壓上電波形，緩啟動的輸出電壓不再有開關閉合時的抖動，而且上電邊沿也非常明顯，過程約4ms，實現了減小上電沖擊的目的。

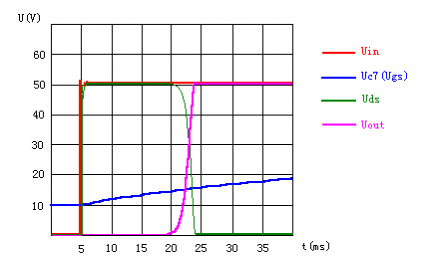

讓我們?cè)侔阉械牟ㄐ畏旁谕粫r(shí)間軸上來比較一下，如下：
可以看到，經過緩啟動電路之后，單板實際供電電壓Uout比輸入電壓Uin總共延時了將近20ms，不但消除了上電抖動，而且有效減小了沖擊。
四、總結
1、緩啟動的時間常數電路必須確保電容充電完成后其電壓不能大于15V，因?yàn)橐话愦蠊β蔒OS管的G，S間擊穿電壓在20V左右，電壓過高，會損壞MOS管（現在很多單板上在電容兩端并聯了一個穩壓管就是起這個作用的），但是也不應該低于10V，因?yàn)橐话愦蠊β蔒OS管的D，S間電阻Rds都需要Vgs達到10V后才達到最小值（一般在0.1ohm量級）。
2、緩啟動的延遲時間不能太長，原因有二。其一，延遲太長，熱拔插時，單板接口信號線已連接，而電源仍未上電，會造成接口器件閂鎖損壞；其二，緩啟動關鍵器件MOS管在從截止到導通轉換的過程中瞬間功耗是非常大的，如果電容充電過于緩慢，造成邊沿時間太長，MOS管將因?yàn)楣倪^(guò)大而損壞。延時一般取幾十毫秒。
一、緩啟動電路的作用
通信設備產品單板上幾乎都在電源模塊的輸入端設計有緩啟動電路，緩啟動電路的功能主要有兩個：
1、延遲單板電源的上電時間：我們的單板一般都要求支持熱拔插，當單板插入子架時，單板插頭和母板插針的接觸是不穩定的，為了避免這種抖動的影響，可以在電源模塊和母板電源之間加一個電路，使母板的電源延遲一段時間以后再加到電源模塊。
2、減小上電的沖擊電流：由于單板電源都接有濾波電容，電源上電瞬間跳變時由于電容的充電，會產生較大的沖擊電流，造成母板電源電壓抖動，跌落，以及強烈的電磁輻射，很容易對其他工作中的單板造成不良影響，如果能把電源的上電速度變緩一些，就能有效的減小這種影響。
二、緩啟動電路的工作原理
電路的原理圖：
緩啟動電路由R39，R49，C7和Q31組成，Q31是絕緣柵型場效應管，也是緩啟動電路最關鍵的器件。為了理解緩啟動的原理，首先我們來回顧一下MOS管的一點基礎知識。下圖大致描述了典型的MOS管的轉移特性：
MOS管的特性表明，當Vgs小于一定電壓（Vth）時，DS極之間的電阻Rds是很大的，可以認為開路，電流不能通過；當Vgs達到Vth時，MOS管開始導通，Rds隨Vgs的增加迅速減小。當Vgs達到一定的程度，Rds很小，可以認為DS之間是近似短路的。Vth可以稱之為開啟電壓（Voltage－Gate threshold），一般為2－4V。
在的緩啟動電路中，電阻R39，R49和C7構成了分壓式RC時間常數電路，C7并聯在Q31的GS極之間，也就是Vc7＝Vgs。當48V電源剛加到單板時，C7未充電，Vgs＝0，MOS不導通，電源模塊不供電。隨后，48V通過R39，R49向C7充電，當C7的電壓達到Vth時，MOS開始導通，這一階段，完成的是延時上電的作用，延遲時間可由下式估算：
Uin(R39/(R39+R49))(1－e-T/? )=Vth
其中，T為延遲時間， Uin＝48V，?為RC電路的時間常數，?＝C7（R39//R49），Vth一般取4V。將原理圖中數值代入計算可知，延遲時間T約等于15.3ms。
MOS管開始導通后，Vgs繼續增加（直到12V左右），Rds迅速減小，緩啟動的輸出電壓逐漸升高直到到與輸入電壓基本一致。電源模塊開始工作，單板正式上電。在這一過程中，輸出電壓并不是瞬間跳變到最高的，因此，大大減輕了沖擊電流的干擾。這一過程的時間與C7的充電速度，MOS的特性，負載特性都有關系，難以具體計算，具體還需實測調整。
三、實測波形分析
下圖是緩啟動的輸入電壓上電波形：
這是緩啟動輸入端在電源開關閉合瞬間的波形，可以看到畫圓圈處的抖動，持續時間約1ms，如果是熱拔插，這個抖動的幅度和持續時間都將可能更大。
下圖是緩啟動的C7電壓上升波形：
可以看到，上電15ms后，C7電源上升到約4V，與理論計算值基本一致。
下圖是緩啟動MOS管的D，S間電壓波形。
可以看到，在開關閉合后的14ms以內，輸入電壓完全加在MOS的DS兩端，這與理論計算值基本一致（由于MOS管的Vth并不一定是4V，有些誤差是很正常的），從14ms開始，Vds以指數方式下降，過程時間約4ms。
下圖是緩啟動輸出的電壓波形。
可以看到，對比緩啟動的輸入電壓上電波形，緩啟動的輸出電壓不再有開關閉合時的抖動，而且上電邊沿也非常明顯，過程約4ms，實現了減小上電沖擊的目的。
讓我們?cè)侔阉械牟ㄐ畏旁谕粫r(shí)間軸上來比較一下，如下：
可以看到，經過緩啟動電路之后，單板實際供電電壓Uout比輸入電壓Uin總共延時了將近20ms，不但消除了上電抖動，而且有效減小了沖擊。
四、總結
1、緩啟動的時間常數電路必須確保電容充電完成后其電壓不能大于15V，因?yàn)橐话愦蠊β蔒OS管的G，S間擊穿電壓在20V左右，電壓過高，會損壞MOS管（現在很多單板上在電容兩端并聯了一個穩壓管就是起這個作用的），但是也不應該低于10V，因?yàn)橐话愦蠊β蔒OS管的D，S間電阻Rds都需要Vgs達到10V后才達到最小值（一般在0.1ohm量級）。
2、緩啟動的延遲時間不能太長，原因有二。其一，延遲太長，熱拔插時，單板接口信號線已連接，而電源仍未上電，會造成接口器件閂鎖損壞；其二，緩啟動關鍵器件MOS管在從截止到導通轉換的過程中瞬間功耗是非常大的，如果電容充電過于緩慢，造成邊沿時間太長，MOS管將因?yàn)楣倪^(guò)大而損壞。延時一般取幾十毫秒。
