在電子設計的廣袤領域中，電磁兼容性（EMC）就如同一位神秘而又嚴格的考官，時刻檢驗著 PCB 設計的優劣。今天，我們就來揭開那神秘的面紗，一同探索 12 條能助你減少 EMC 的 PCB 設計規則，為你的電子設計之旅點亮明燈。

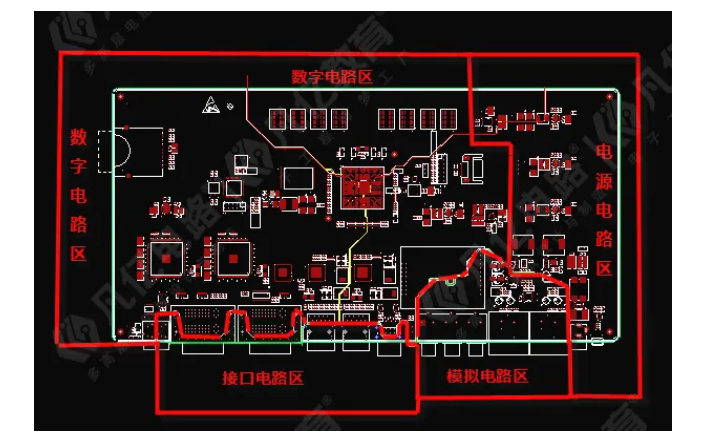

      ??規則一：合理布局元件就像建造一座大廈，元件的布局是 PCB 設計的基石。將高速數字電路與模擬電路分開布局，如同將喧鬧的市場與寧靜的圖書館分隔開，減少相互干擾。把敏感元件放置在遠離干擾源的位置，仿佛為嬌嫩的花朵避開狂風暴雨。

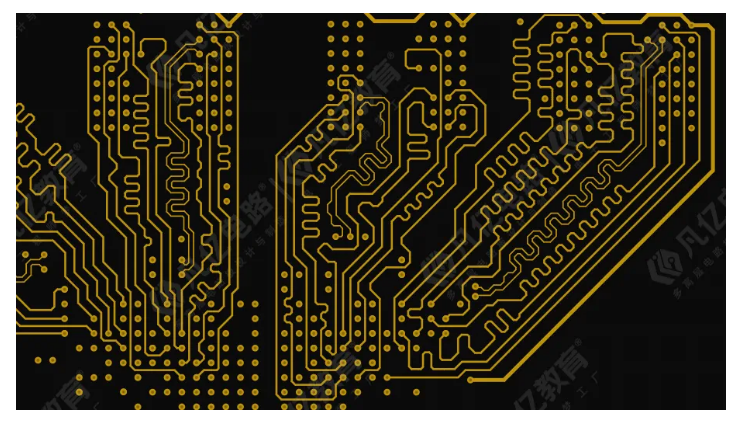

      ??規則二：優化布線走向布線如同城市的交通網絡，清晰、有序至關重要。保持信號線的走向平行且長度相等，如同整齊排列的士兵，減少信號的延遲和失真。避免銳角走線，猶如行車避開急轉彎，降低電磁輻射。

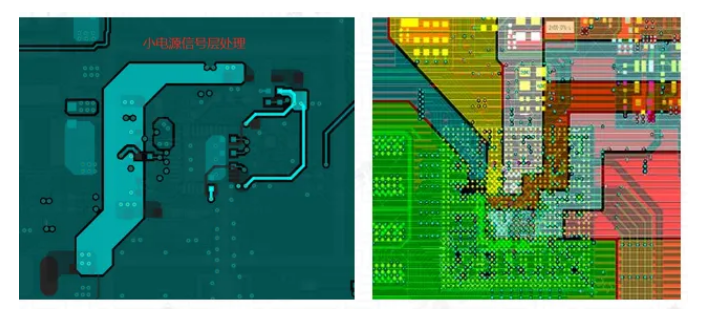

      ??規則三：控制走線寬度
      走線寬度就像河道的寬窄，影響著信號的流動。根據電流大小合理選擇走線寬度，確保信號暢通無阻，避免因電流過載而產生電磁干擾。

      ??規則四：地層與電源層設計
      地層和電源層如同大地與陽光，為電路提供穩定的基礎。采用多層板設計，合理分配地層和電源層，形成良好的電磁屏蔽，阻擋外界干擾的入侵。

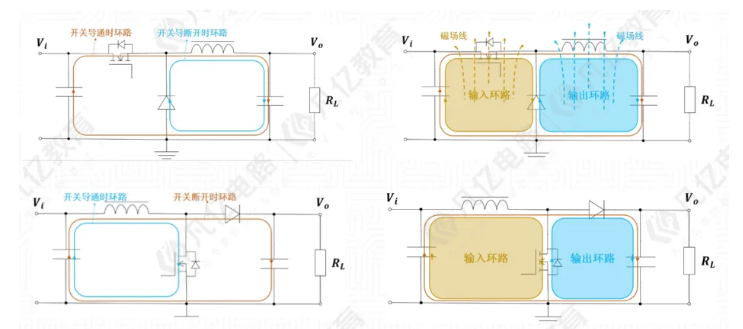

      ??規則五：減少環路面積
      環路面積恰似一張張開的大網，越大會捕捉越多的電磁干擾。盡量減小信號回路的面積，如同收緊漁網，降低電磁感應。

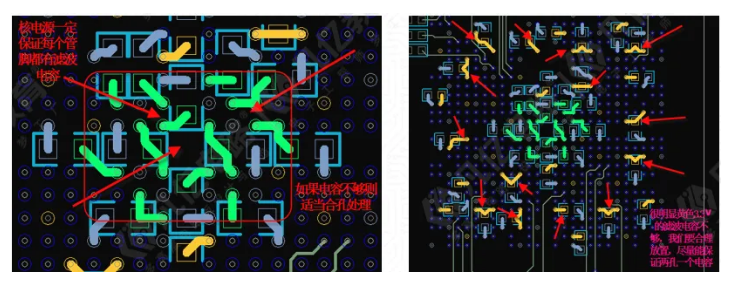

      ??規則六：添加去耦電容
      去耦電容如同電路中的蓄水池，在關鍵時刻為信號提供穩定的能量。在芯片電源引腳附近添加合適的去耦電容，平滑電源波動，減少電磁噪聲。

      ??規則七：采用屏蔽措施

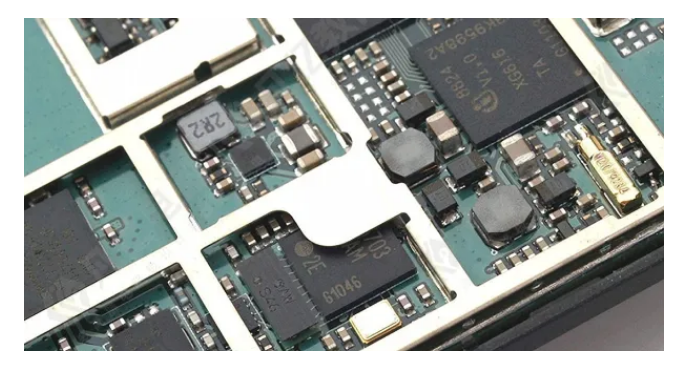

      屏蔽就像為電路穿上一層防護服，抵御外界電磁輻射的侵害?？梢允褂媒饘偻鈿せ蚱帘握?，將敏感電路包裹起來，守護其免受干擾。

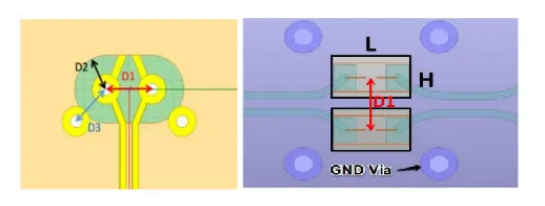

      ??規則八：優化過孔設計

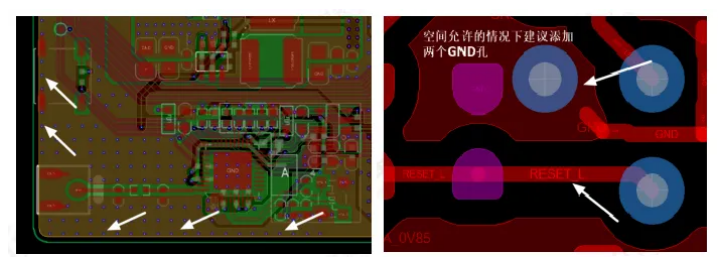

      過孔如同電路中的橋梁，連接著不同的層面。合理設計過孔的大小和數量，減少寄生電感和電容，確保信號順利通過。

      ??規則九：控制傳輸線阻抗
      傳輸線阻抗如同管道的阻力，需要精確控制。使傳輸線阻抗與源阻抗和負載阻抗匹配，減少信號反射，降低電磁干擾。

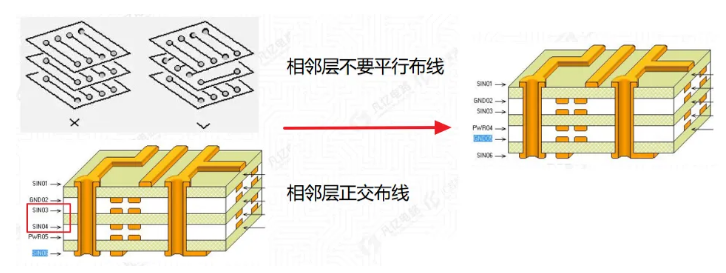

      ??規則十：注意 PCB 疊層設計

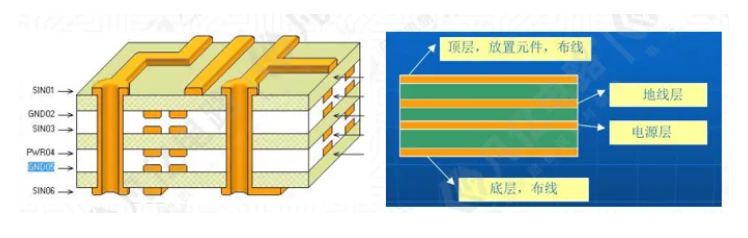

      PCB 疊層如同千層蛋糕的層次，每一層都有其獨特的作用。合理安排疊層順序和材料，優化電磁性能。

      ??規則十一：進行接地處理
      接地如同大樹的根基，穩固而重要。采用單點接地、多點接地或混合接地方式，根據電路特點選擇合適的接地策略，確保信號的穩定和電磁兼容性。

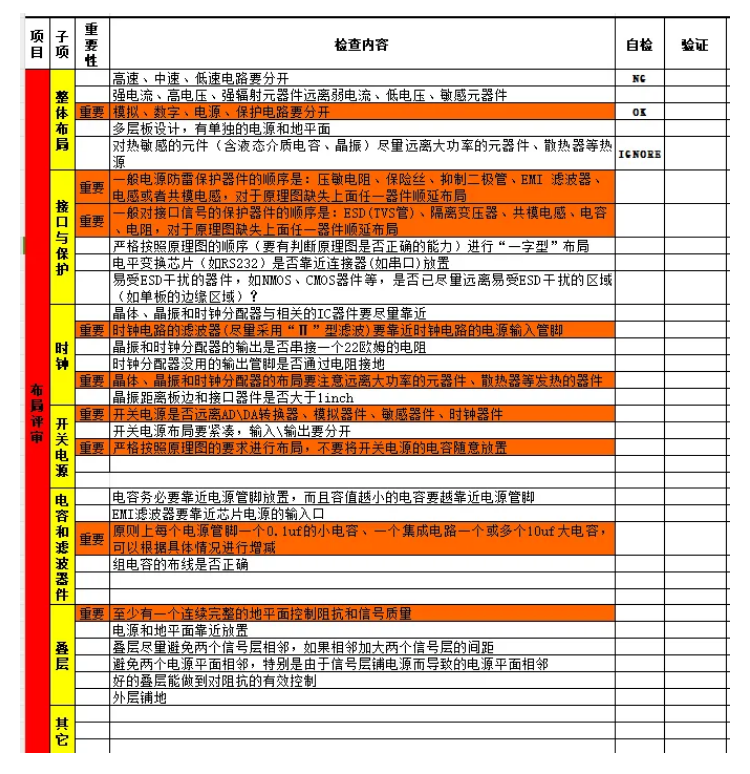

      ??規則十二：嚴格的設計評審
      設計評審如同一場嚴格的考試，檢驗著 PCB 設計的每一個細節。在設計過程中，進行多次評審，及時發現并糾正潛在的 EMC 問題。

      總之，遵循這 12 條 PCB 設計規則，就如同掌握了打開電磁兼容性大門的鑰匙。在電子設計的道路上，我們將能夠設計出性能穩定、電磁兼容性良好的 PCB 電路板，讓我們的電子設備在復雜的電磁環境中依然能夠穩定運行，綻放出璀璨的光芒。
