【傳感器】

        智能手表、手機、耳機都能檢測心率，目前心率識別的原理方法有幾種？各自的優勢和應用是什么？有哪些已經應用到可穿戴設備上，他們和醫療領域的應用相比怎么樣？

        血氧法：

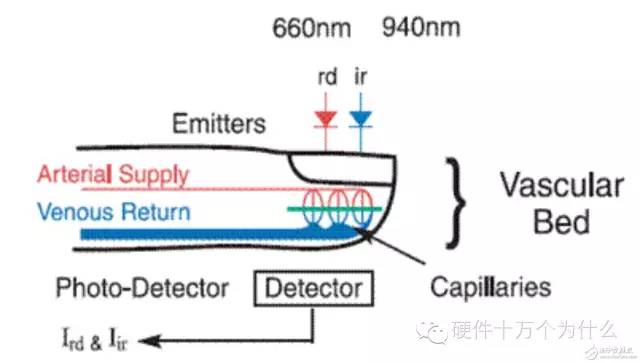

基本測量的原理：血氧的含量，飽和度的測量在手指測量是最多的，也可以在腳趾、耳朵，這是最常見的測量血氧的地方。原理就是用紅光和紅外光發射，這兩個要非常將近，保證他們在手指基本上非常接近的位置，可以保證檢測的準確度。這本身對傳感器技術，LED也是挑戰。紅光和紅外光是分開工作的，當紅光工作的時候，紅外光是關閉的，可以保證紅光和紅外光之間的工作非常干擾，剛才講距離要非常近，保證在同一個身體組織結構里面取得的信息。

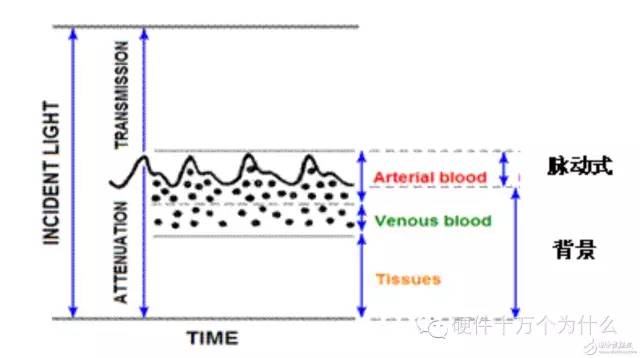

         當你有脈動的時候，走過毛細血管的時候把氧分子丟下了，回到這邊是還原的血紅蛋白。所以檢測的時候，紅光和紅外光都是一個光，一方面會受到組織結構的衰減，再有受到靜脈血的衰減，還有動脈的衰減，動脈有兩個部分，一部分是存量的，總是在里面的，由于心臟的博動，有一部分脈動的血紅蛋白，血紅蛋白會增加。

       因為有心跳的原因，就是脈動了，通過手指傳送的光強會不斷的變化。

　　  這樣通過一定的算法既可以檢測到心率了，當然發光二極管噪聲的處理是很關鍵的。

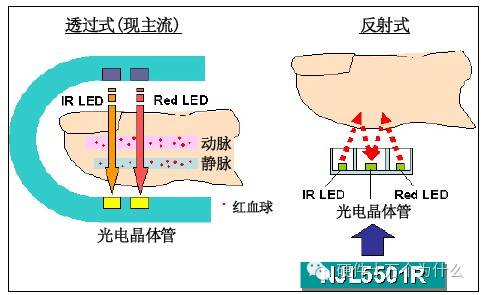

          光電式：一束光打在皮膚上，測量反射/透射的光。因為血液對特定波長的光有吸收作用，每次心臟泵血時都會該波長都會被大量吸收，以此就可以確定心跳。缺點：耗電大，會因環境光干擾。

          發綠光的就是LED啦，中間那個不發光的就是測量反射光的sensor。市面上幾乎所有運動手表都是這個原理。

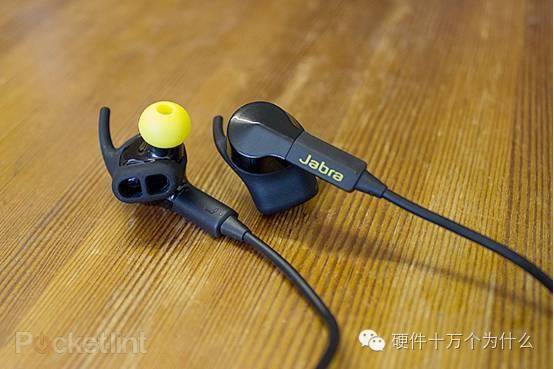

這個是運動耳機。依照圖片來看應該也是光電式：L耳機那兩個空應該就是一收一發。因為耳朵上皮膚比較薄，所有對于光電式測量有一定的優勢。

測心電信號：測量心肌收縮的電信號。和心電圖類似原理。缺點：電路復雜，占PCB空間大。sensor必須緊貼皮膚，放置位置相對固定。

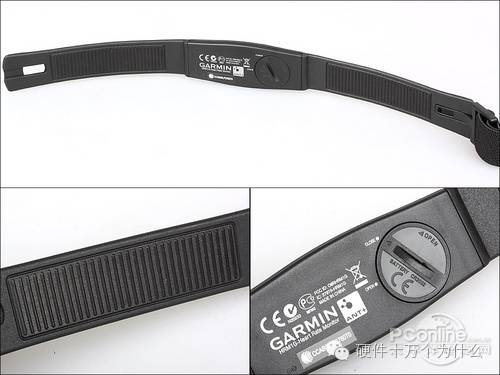

心率帶常用。

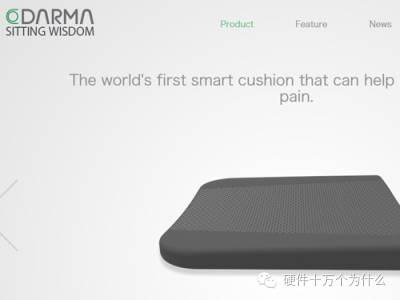

第三種振動式比較少見，最近才有產品出來。 因為每次心跳都會引起身體的震動，通過高精度的傳感器捕捉這種震動，再經過信號處理可以得到心跳。比如下面的darma 坐墊。

他們用的是自己開發的光纖傳感器來測量這樣小的震動。

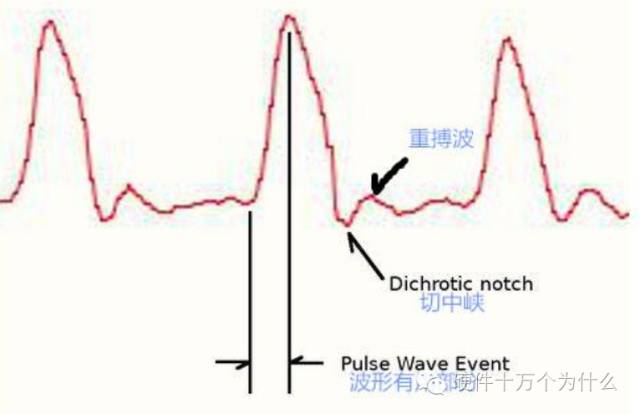

我們通過光電式傳感器，檢測到下圖中的波形

脈沖傳感器的原始信號被放大，并使其在V / 2脈沖波，中點電壓附近。脈沖傳感器通道對光強度的相對變化。如果光入射在傳感器的數量保持不變，信號值將保持在（或接近）ADC范圍的中點。更多的光，信號則上升。較少的光，相反的。每個脈沖，從綠色的LED的光被反射回到傳感器的強度都會變化。

我們的目標是瞬間心臟的連續跳動，以及兩次跳動的時間間隔，稱為搏動間隔（IBI）。

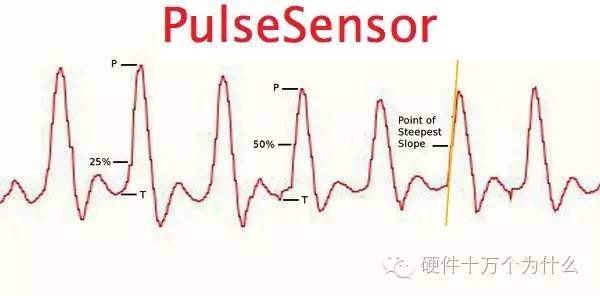

心率計算是根據：相鄰兩個脈沖波的上升段的中間值之差，來進行計算IBI的。然后就可以計算BPM的數值了。（BPM是Beat Per Minute的簡稱，中文名為拍子數，釋義為每分鐘節拍數的單位。）

         假設心電圖機的采樣率為1000，也即是每秒鐘要采樣1000個數據，那么怎樣依靠這些采樣的數據計算出心率呢？用計算起來計算心率可以發揮計算機能力強大的特點，就不用像人工掐脈數心律一樣，要等到一分鐘才能得到結果，用計算機計算心率我只要有4秒鐘的心電數據就可以了，即4000個數據就可以計算出心率了，瞬時性非常好。

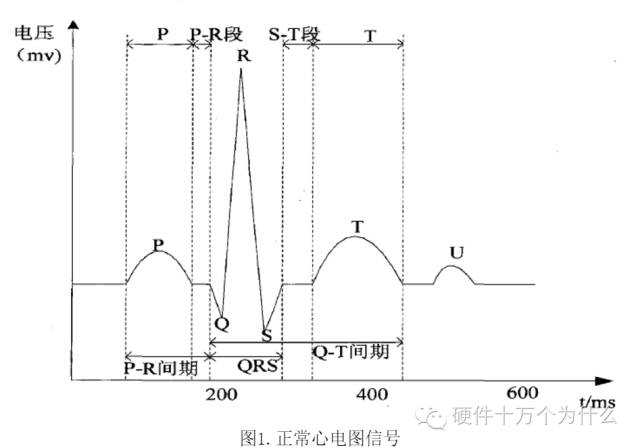

        假設我們要求的心率是X,那么心率計算的數學公式如下（R波指的是大小為4000的緩沖區里面，心跳波動的各個波峰）：

X/(60*1000)=(R波個數-1)/(最后一個R波位置-第一個R波位置)

求出X

X=(60*1000)*(R波個數-1)/(最后一個R波位置-第一個R波位置)

這個數學公式中（最后一個R波位置-第一個R波位置）得到的是最后一個R波和第一個R波之間隔了多少個數據，采樣率1000的話，這個值其實就是隔了多少個毫秒。
