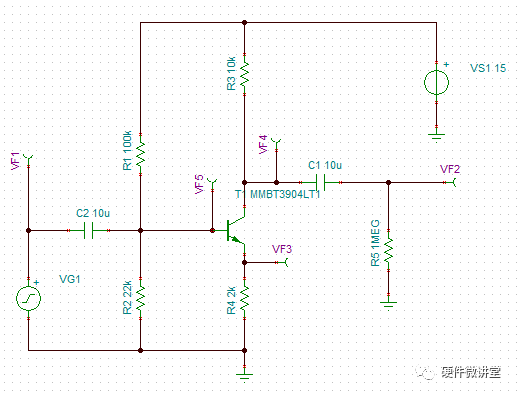

如下圖所示，三極管放大電路的直流電源給15V，輸入信號VG1為Vpp=2V，f=100MHz的正弦波。輸出端沒有放大效果，輸出端的波形基本和輸入端一致。這是什么原因？

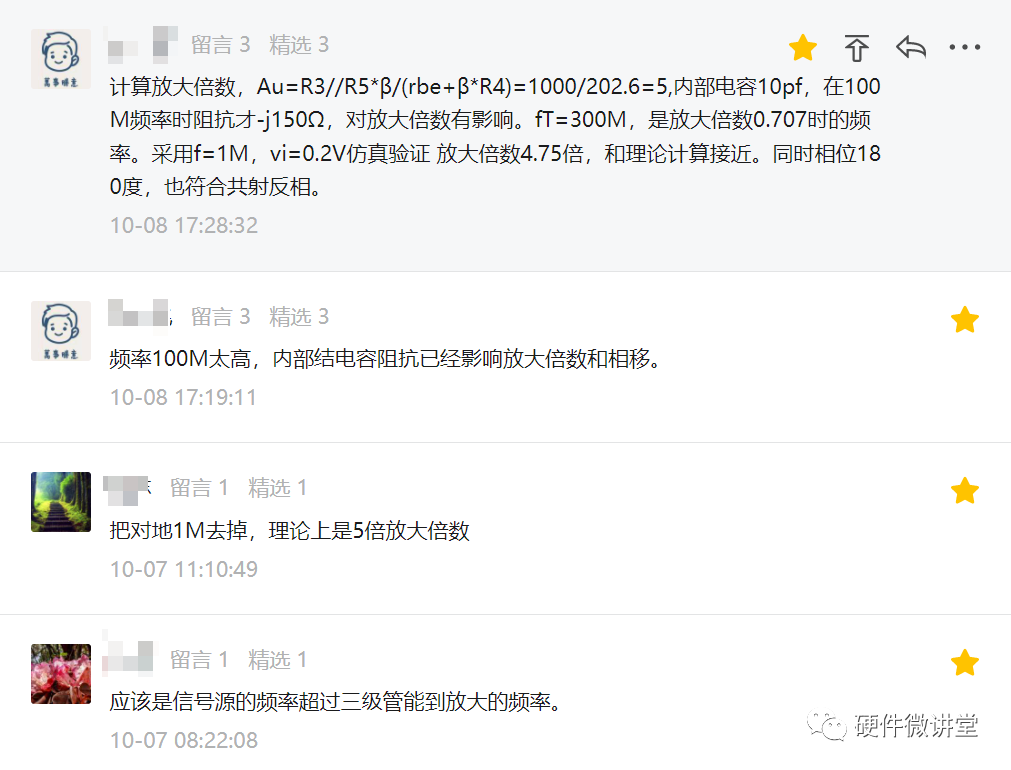

針對這個問題，有小伙伴留言說，這個電路失去放大效果，確實是由于輸入波形的頻率過高。如果把輸入信號頻率降下來，放大效果就出來了。

知識點：特征頻率fT

細心的小伙伴可能會問：為什么把輸入信號頻率降下來，就有放大作用了？輸入信號頻率高到什么程度，才會失去放大作用？這兩個都是好問題，用心思考過才會有這樣的問題。

敲黑板，知！識！點！來！了！三極管有個參數“特征頻率fT”，當晶體工作頻率超過一定值時，β值開始下降。當β值下降到1時，所對應的頻率即為該管的特征頻率。在三極管的Datasheet上，一定會標注出來該數值。如下圖所示，即為MMBT3904L的fT值，300MHz。

如此，當工作頻率f>特征頻率fT時，三極管必然失去放大作用。

這時細心的小伙伴可能又會問：輸入信號頻率是100MHz，還遠小于fT=300MHz啊，怎么會沒有放大作用？確實沒有超過300MHz，100MHz和300MHz之間差著200MHz呢！我們不妨看看輸入信號頻率在100MHz時的仿真結果。

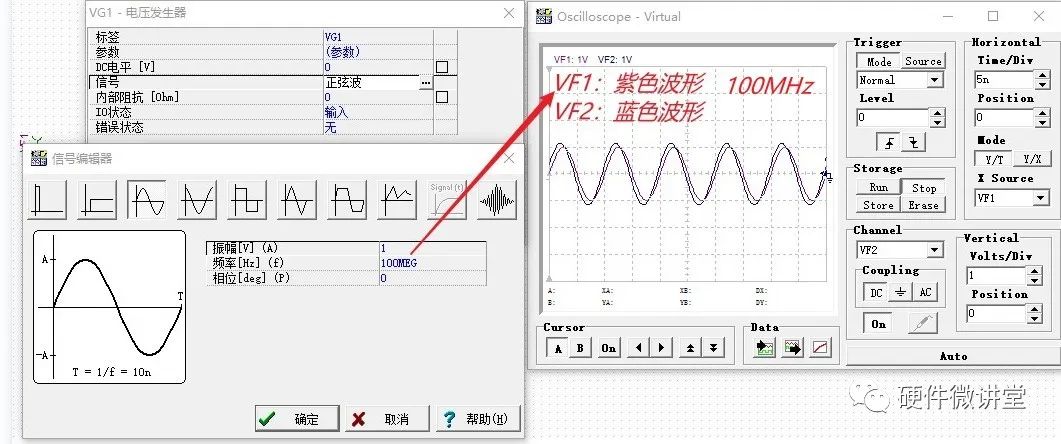

如上圖所示，VF1是輸入端信號波形，100MHz，VF2是輸出端信號波形，也是100MHz。從幅值上看，VF2比VF1稍微大一點點。其實，此時是有放大倍數的，只是倍數比1大一點點，假定該放大倍數為A。

如果我們把VF1的頻率調整為200MHz，再看一下仿真效果，如下圖所示，VF2比VF1稍微大一點，此時依然是有放大倍數，比1大一點，記為B。

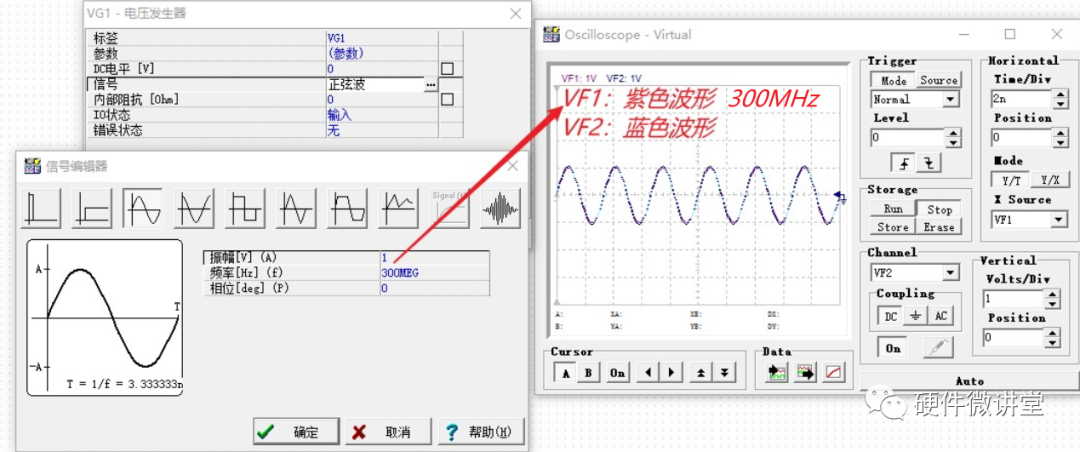

如果我們把VF1的頻率調整為300MHz，又會怎樣呢？再仿真看一下。

如上圖所示，VF2和VF1基本重合。此時的放大倍數記作C，則C約等于1。如果把A、B、C放在一起看，一定是A>B>C≈1。其實，A和B也只是分別比C大一點點。

現在回答上面的問題，從微觀上看，像100Mhz，200Mhz這種小于三極管的fT特征頻率，三極管放大電路同樣表現出放大作用，只是放大倍數較小，略大于1。

進而在從宏觀上看，此時的三極管放大電路沒有放大效果。而像300MHz時，當工作頻率等于fT特征頻率時，三極管確實無放大作用。

降低工作頻率

基于上面的分析，需要我們把輸入信號的頻率降下來，三極管電路才能表現出明顯的放大作用。

這時細心的小伙伴又會問了，輸入信號要比三極管的特征頻率低多少，才能有明顯的放大作用呢？

或者換種問法，三極管的工作頻率要比fT低多少，才算合適的工作頻率呢？工作頻率和放大倍數是否有定量關系？

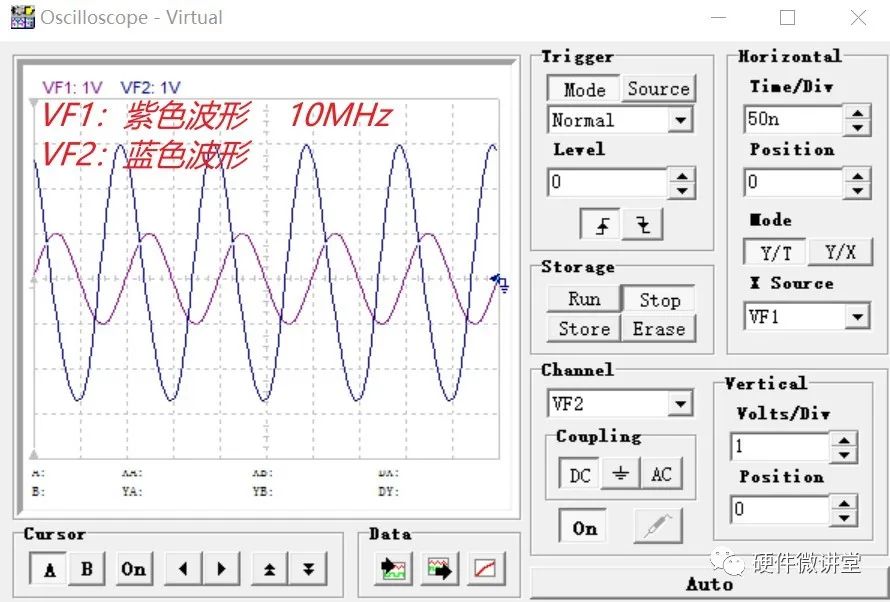

我們不妨把VF1降到10MHz看看效果。

如上圖所示，VF2確實表現出明顯的放大波形。

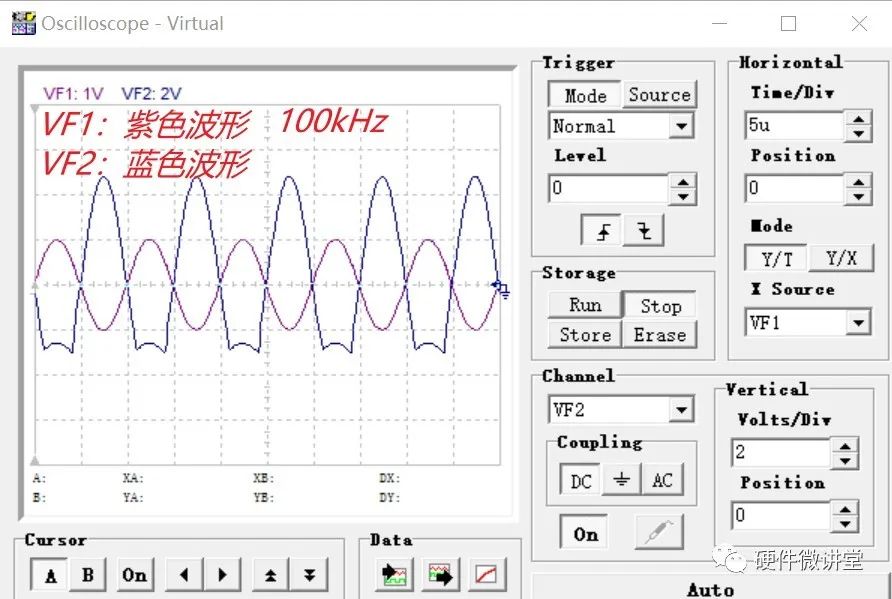

我們把VF1降到100kHz，再看看效果。

什么鬼？VF2是表現出放大效果，但是失真了！

于是又產生一個問題，當VF1在100kHz時，VF2為什么會出現失真？如何消除失真？

怎么突然有種挖坑，越挖越深的趕腳！不行了，今天先挖到這里
