0Ω電阻到底能過多大電流？這個問題想必每位硬件工程師都查過。而與之相關的還有一個問題，那就是0Ω電阻的阻值到底有多大？


這兩個問題本來是很簡單的，答案應該也是很明確的，但網上網友卻給出了不盡相同的答案。有的人說0Ω電阻是50mΩ，還有的人說其實只有20mΩ；有的人說只能過1A電流，還有的人說可以過1.5A……

那么，到底是多大呢？下面，我們一步一步來看。


0Ω電阻阻值大小

針對這兩個問題，我專門查了一下電阻的標準。根據EN60115-2電阻標準文件記載，0Ω電阻的阻值是0Ω，但也會有偏差。0Ω最大電阻偏差有三種可以選擇，分別為10mΩ、20mΩ和50mΩ。


也就是說，0Ω電阻偏差可以允許有多種偏差，這主要看電阻廠商做的是哪種了。




我下載了幾大品牌的，比如羅姆、國巨、光頡的普通0Ω電阻規格書查看了一下，發現它們標注的0Ω電阻，最大阻值都是50mΩ。

由此可以得出結論：常用的普通0Ω電阻的阻值最大不超過50mΩ。


0Ω電阻的過流能力


網上還有一種觀點，認為0Ω電阻的電流是根據功率算出來的，電阻按照50mΩ來算。這樣的話，0805的電阻功率一般為1/8W，算出額定電流應該是1.58A。但是，我查看規格書發現，羅姆、國巨、光頡這幾大品牌的都是2A，與計算出來的有些出入。

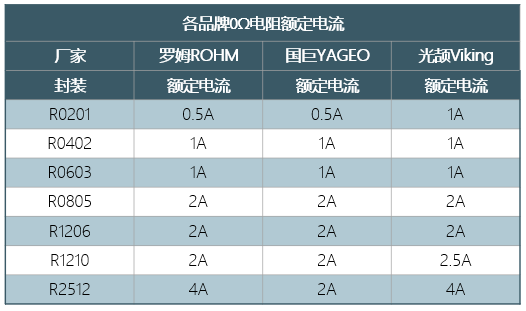

羅姆、國巨、光頡三大廠家的普通0Ω電阻額定電流如下：




從上圖可以看出，三大廠家的0Ω電阻的額定電流還是略有差別的。我建議綜合各家的、按照最小值來選，這樣就不論什么品牌，都不會超出規格設計了。


額定電流綜合之后的表格如下：





我們看到，常規的電阻的電流都不大，按照綜合后的最小值來選的話，最大的也就2A。如果設計電路時發現，我要用3A或4A的0Ω電阻，那該怎么辦呢？其實很簡單，可以用2個0Ω電阻并聯起來就行了。

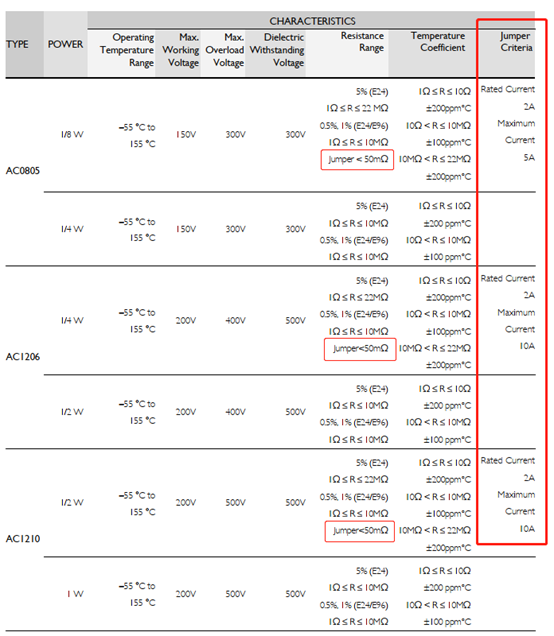

說到這里，可能大家會覺得奇怪，怎么有的封裝變大了，但過流并沒有增加呢？例如，0805和1206都是2A，在這里應該是額定電流雖然沒有增加，但瞬間電流應該是能過更大了。如果你打開國巨的電阻規格書，就會發現它寫了兩個參數，一個是額定電流，另一個是最大電流。額定電流都是2A，但最大電流0805是5A，1206是10A。

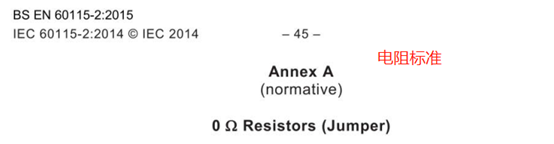

注：Jumper就是0Ω電阻（標準文件就是這么寫的，如下圖所示）。

特殊大額定電流的0Ω電阻

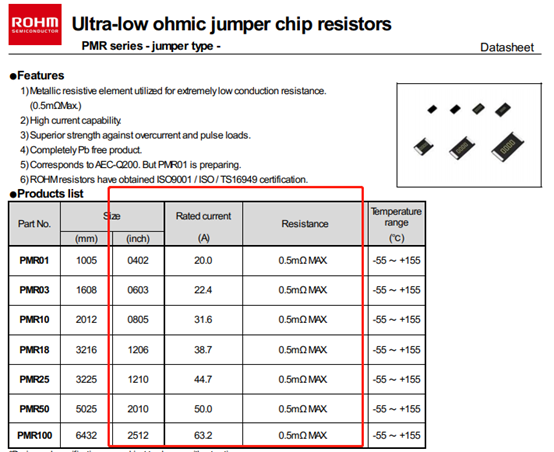

如果是更大的電流，也是電阻可選的。不過，這些電阻就不常規了，比如這個羅姆的超低阻值電阻，最大阻值0.5mΩ，小了100倍，額定電流更是達到了20A+，但是價格比較貴，要好幾毛錢，而普通電阻一分錢能買好幾個。





巧用0Ω電阻設計PCB板






許多硬件初學者看到PCB板上用到0?電阻時，往往就會一臉懵圈，他們經常會問：既然這玩意兒里面啥也沒有，干嘛還要用它？


其實，0?電阻的用處可大了，如果用好它，可以極大地方便PCB板的設計和調試。下面，我們就來簡單說說0?電阻的作用。


01

跨線連接

例如，老板出于成本的考慮，讓你設計一個單面板，也就是說，元器件的安裝及走線都只能在一面，你最頭疼的是有些線實在走不過去，必須跨線連接，打倆孔用跳線？如果在研發的時候，這種方法還是可以的，但有一天你的設計變成了產品，需要大批量生產，機器折騰起跳線來要比放置一個電阻麻煩的多，這時候0Ω電阻就能幫你大忙了！根據你的空間，可以選用0805、0603或0402的電阻。




02


調試時的前后級隔離




如果你的設計是新的，對PCB板上很多部分的功能以及能夠?qū)崿F(xiàn)的性能還不確定，拿回板子來將會面臨一場驚心動魄的調試，debug的一個重要原則就是把問題限定在最小的范圍內，因此多塊電路之間的隔離就非常重要。


在調試A電路時，你不希望B電路的工作影響到你的調試，那么最好的方式就是斷掉它們之間的連接，而0Ω電阻就是一個最好的隔離方式！


調試的時候不焊接，等調試完成確認這部分電路沒問題了，就可以將0Ω電阻安裝上。當然，在最終的產品中可以徹底去掉。




03


測試電流用




如果你想測試某一路的電流大小，一種方式是通過電壓表測量該通路上某電阻兩端的電壓（確保電壓表的內阻不要影響到測量的精度），通過歐姆定律就可以計算出該路的電流。


另一種方式就是直接將電流表串在該回路上，因此在該電路上可以放置一個0Ω電阻，測量電流的時候用電流表兩端代替該電阻，等測量完畢就能將該電阻安裝上了。


04

給自己調試帶來靈活性

可以預留各種可能性，根據實際的需要進行選裝不同的電阻，它可以替代掉跳線，避免了跳線的鉆孔、安裝占用比較大的空間，而且跳線也會引起高頻干擾。


比如，PCB板上設計有低通濾波器，如果發現最終不需要或者一開始調試的時候沒時間調試低通濾波器，但又必須讓信號流通過去，可以用0?電阻來代替原來設計中的電阻/電感，而不安裝電容。在匹配電路參數不確定時，以0?電阻代替，實際調試的時候確定參數再以具體的數值的元器件來代替。


05

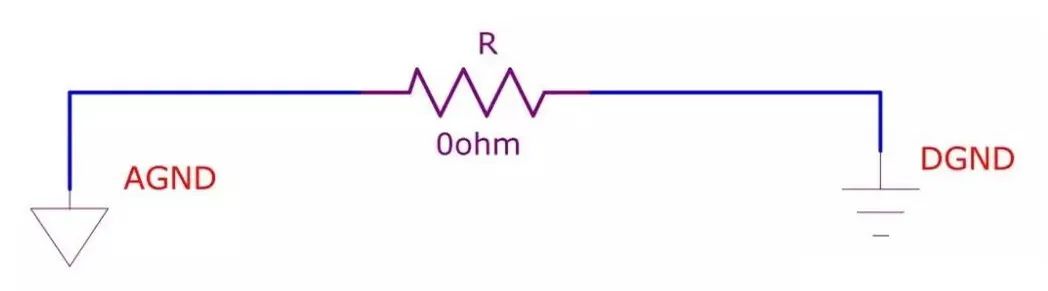

用于信號完整性的模擬地和數字地的單點連接

有人說0?電阻跟沒有一樣，干嘛不直接連接上？想象一下，如果你在電路原理圖里沒有這個0?電阻，做PCB Layout的時候就可能忽略這個單點連接的原則，CAD軟件也會亂連在一起，達不到你單點連接的初衷。


當然，單點連接的時候也可以用磁珠，但我個人的觀點是連接點的位置選擇好的話，磁珠除了比電阻貴之外，沒有什么好處。在實際的操作中，你可以用比較小的封裝的0?電阻，比如0402和0201，焊接的時候直接用烙鐵將兩端搭接在一起就可以，這樣連電阻也省了。





06


增加被逆向工程的難度




如果你在電路上放置多個不同顏色、不同封裝、沒有阻值標記的0?電阻，不影響電路的工作性能，但卻可以讓抄你板子的人瞬間抓狂。


PCB板上支持不同的配置，有的版本可能有部分電路不安裝，可以用它來隔離不安裝的電路部分，比如iPhone中有WiFi版本和WiFi+3G版本的，用的實際上是一個設計。


怎么樣？這個0?電阻的作用很大吧！在以后的項目中大家慢慢體會吧，很多時候靈活應用它，會讓你很多頭疼的問題都能迎刃而解。
