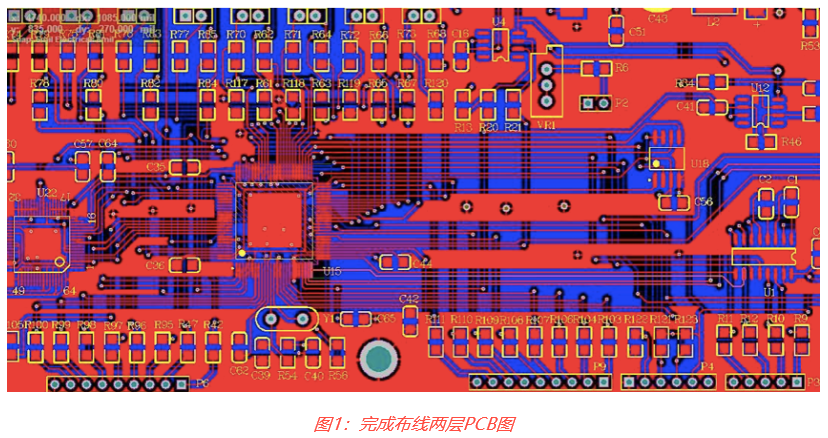

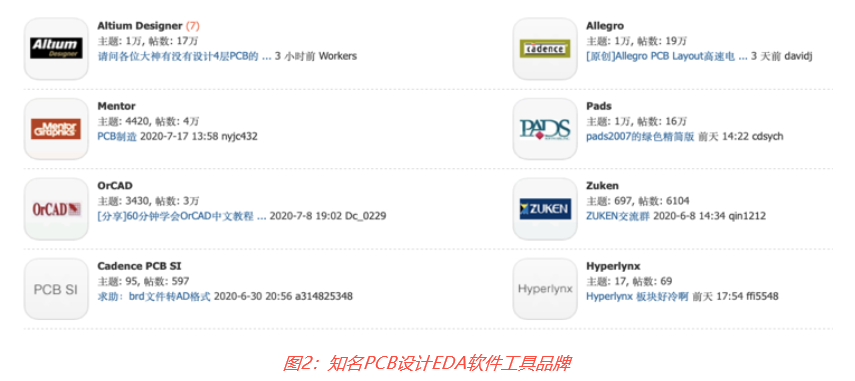

PCB全名為Printed Circuit Board，即印刷電路板。圖1就是一塊完成布線的PCB圖。將相應的PCB文件發給PCB制板廠就可以制造出能裝配電子元件的PCB板。設計PCB需要專業的EDA軟件工具，根據不同的電路板尺寸、復雜度（電路中包含的元器件數量，電路板層數）以及相關的附件功能（信號完整性分析、電源完整性仿真等）可以選擇不同配置的EDA軟件工具，其價格從數千人民幣到數十萬不等。業內知名的EDA軟件工具如圖2所示。

我們來了解一下從電路圖Schamatics設計到電路板PCB設計的一般流程。借助于EDA軟件工具，我們先完成電路原理圖設計。

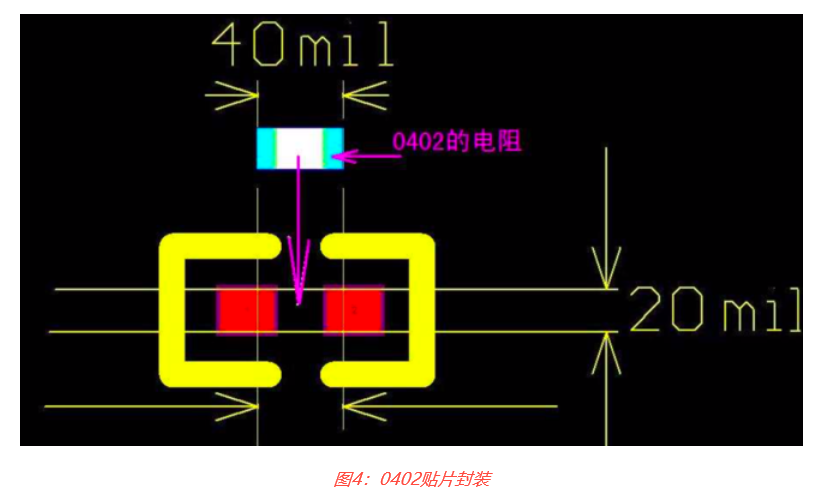

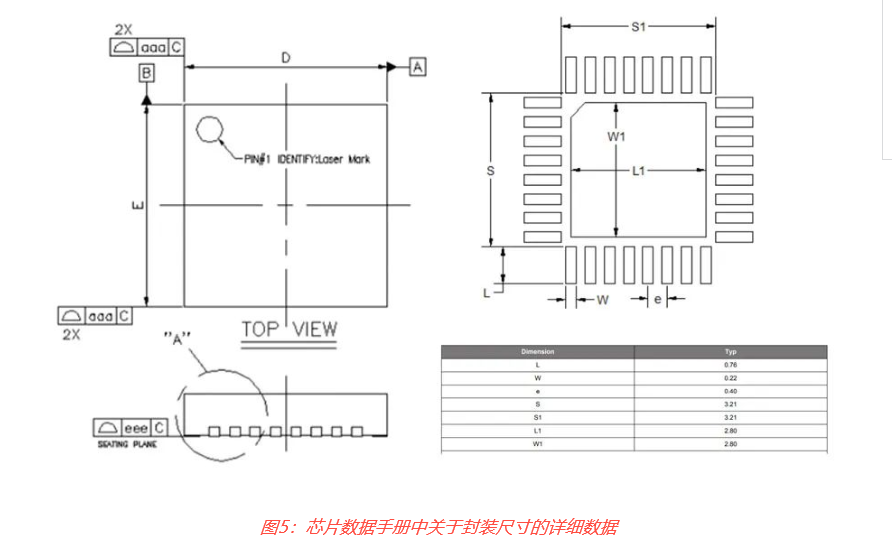

圖3就是電路原理圖，將設計完成的原理圖生成網絡表，網絡表里包含了電路圖中每一個元件的信號互連信息以及相應的PCB封裝。將生成的網絡表導入PCB設計工具中，設計桌面上就會自動生成一堆的封裝，并且?guī)в羞B接指引線，這個時候我們就可以正式開始PCB的布線工作。假設電路中我們采用了0402封裝的貼片電阻，那么我們就要在原理圖中為電阻元件設置好0402的貼片封裝。這種常見封裝一般EDA工具中都會有封裝庫文件，無需設計者去繪制。對于封裝庫中沒有的封裝，我們需要自己去畫出封裝，然后添加進封裝庫中。元件的封裝尺寸數據，在元件的數據手冊中都可以查得到。

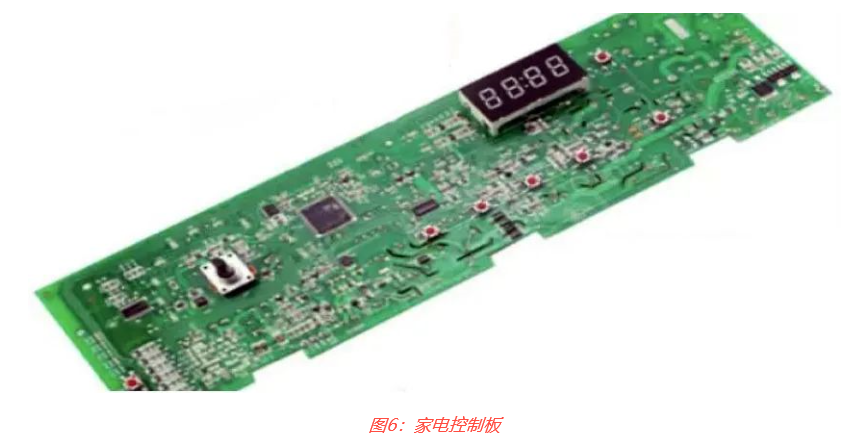

在進入PCB布線階段，一般我們先要進行元器件的布局，然后再進行布線?，F(xiàn)在的EDA軟件都帶有自動布線功能，有些簡單的電路，在手工優化來布局之后完全可以采取自動布線來完成PCB的設計。復雜些的電路一般都是手工布線，或者有限自動布線，手工優化。PCB還有個重要的概念--層數。PCB制板廠收費也是按層數來算錢，一般是加工費=PCB面積*層數*單位面積單價。PCB的這個層數的概念就是可布線的層數，一般簡單電路，雙面板就夠用了，這種雙面板就是正反面走線和安置元器件。比如家電的PCB多為雙面版。

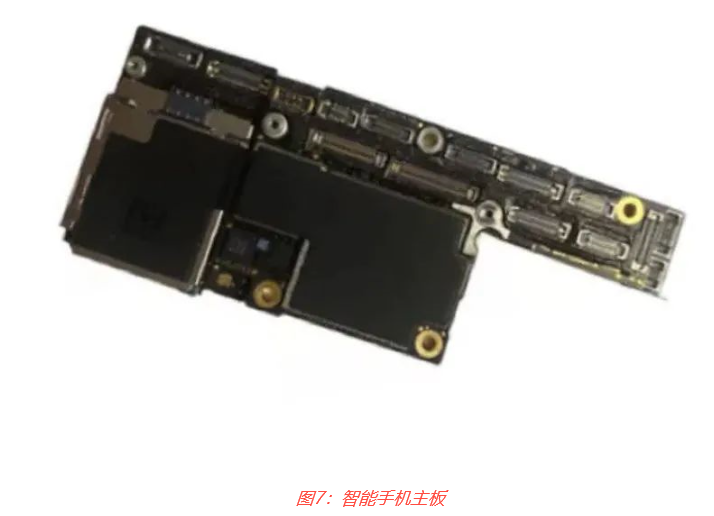

相對電路結構簡單的家電，智能手機或者電腦的主板基本上都是8層以上的PCB，原因主要有以下幾點：

• 通過擴展層數來加大可布線區域，這在手機上很好理解，如此小的PCB板上，想要在上下兩面完成布線是不可能的。

• 通過分層交叉走線，減少信號互擾的可能。

• 可以實現大面積敷地線，滿足某些器件需要就近接地的需求，有效降低寄生電感。

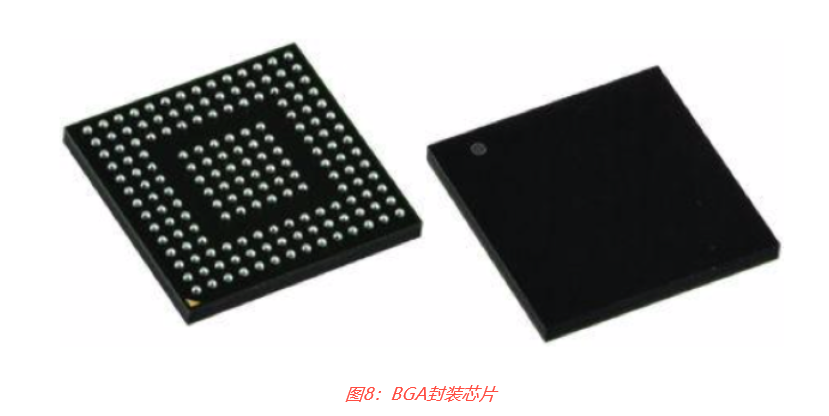

• 對于BGA等密集型引腳封裝的，非多層布線，不能引出線路以連接所有引腳（如圖8所示）。

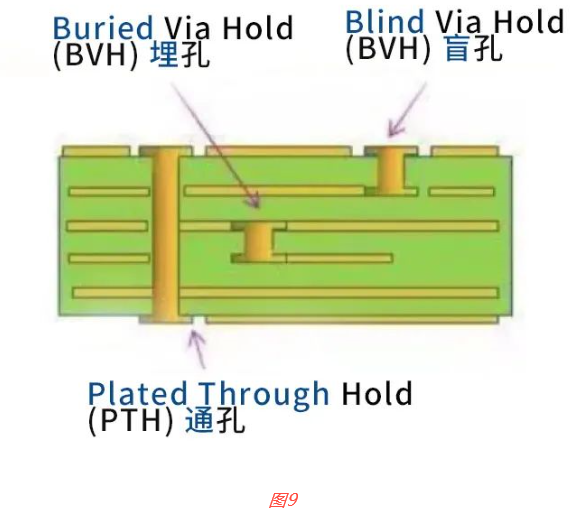

以圖8中的BGA芯片為例，無法在雙面板上完成所有引腳的布線，只能采用多層板，通過打盲孔的方式，將引腳分批引出至不同的層上再進行布線。何為盲孔？以及何為埋孔、通孔，請直接看圖9，一目了然。

在布線完成之后，還需要進行網絡檢查，確保所有PCB走連線與原理圖設計相同。最后進行DRC（Design Rule Check），即設計規則檢查，檢查PCB設計中有無不符合設計規則的地方，比如線路間距、線寬、未連接的焊盤及走線等。

PCB設計到這里就算完成了，將PCB文件或者由其生成的Gerber文件發給PCB制板廠就可以制作PCB。
