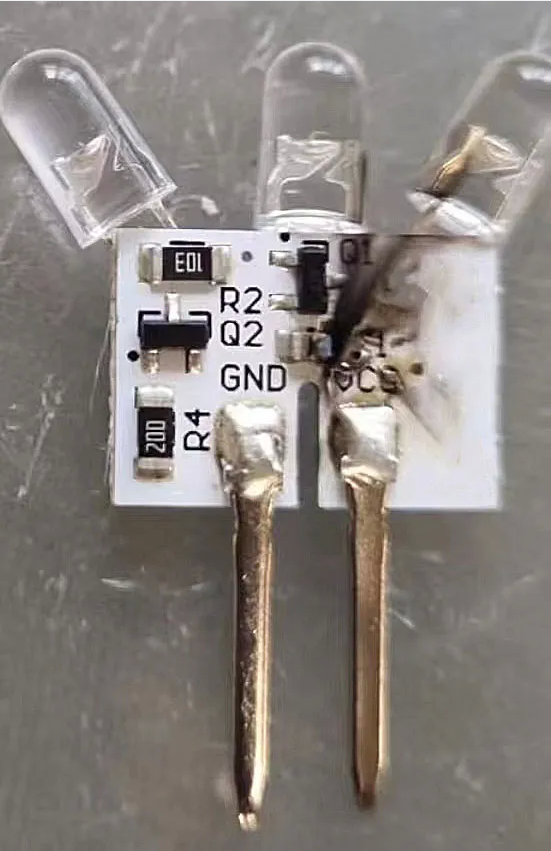

這是一個LED恒流電路板：

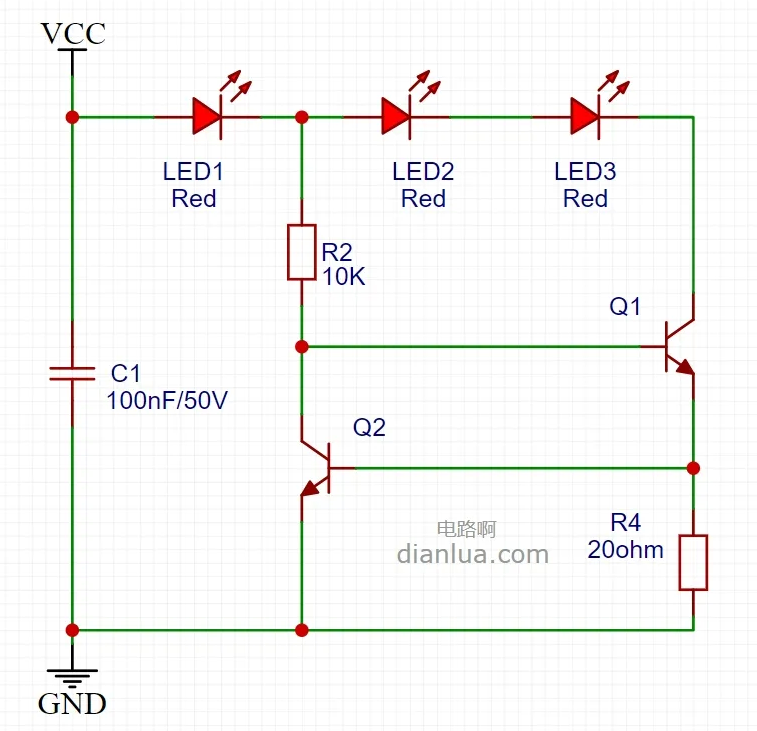

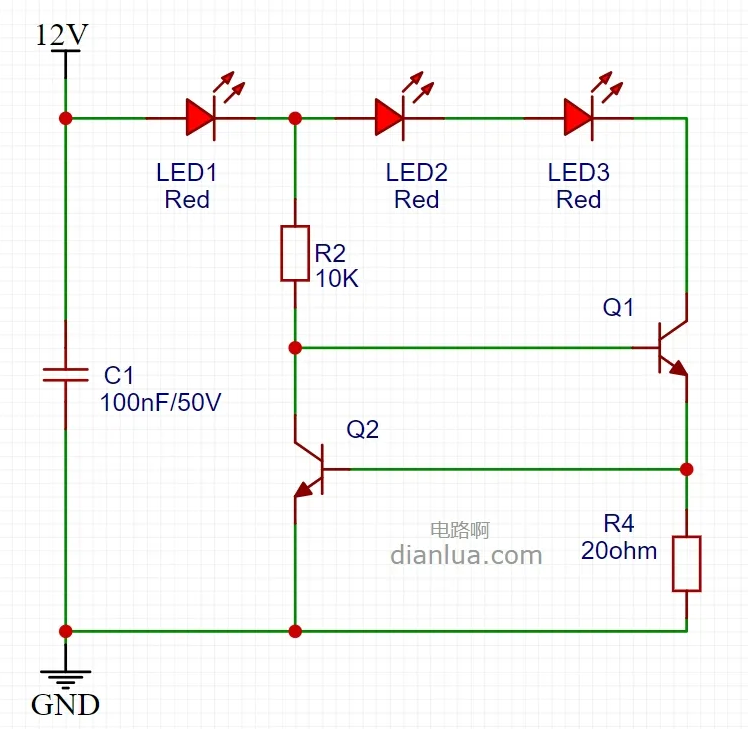

        復原其電路原理圖：



        既然說是LED的恒流電路，它是怎樣實現恒流的呢？

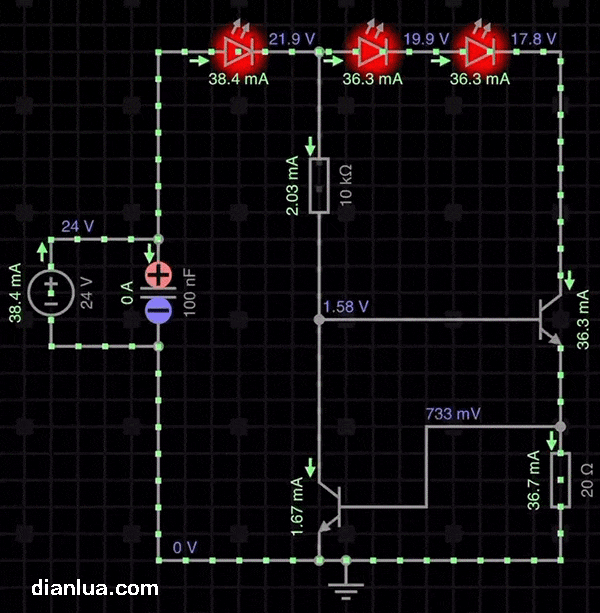

        為了直觀地演示它的“恒流”效果，請看以下的仿真動圖。

        當用24V供電時：

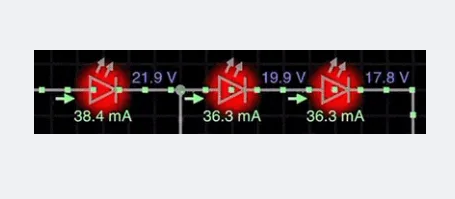

        流過LED的電流為：

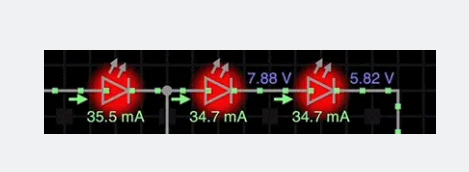

        當用12V供電時：



        流過LED的電流為：



        分別用24V和12V供電，電壓相差一倍，流過LED的電流大小卻差別不大，也就是電流基本“恒定”。

        下面以12V供電為例，分析實現恒流的電路原理。


        所謂知彼知己，百戰不殆，首先找出實現恒流時的已知條件：

        供電電壓12V；
        LED導通時壓降（Vf）約為2.1V；

        三極管導通時基極與發射極電壓差（Vbe）約為0.7V。

        后面就比較簡單了，從已知條件出發，推導出未知量即可。

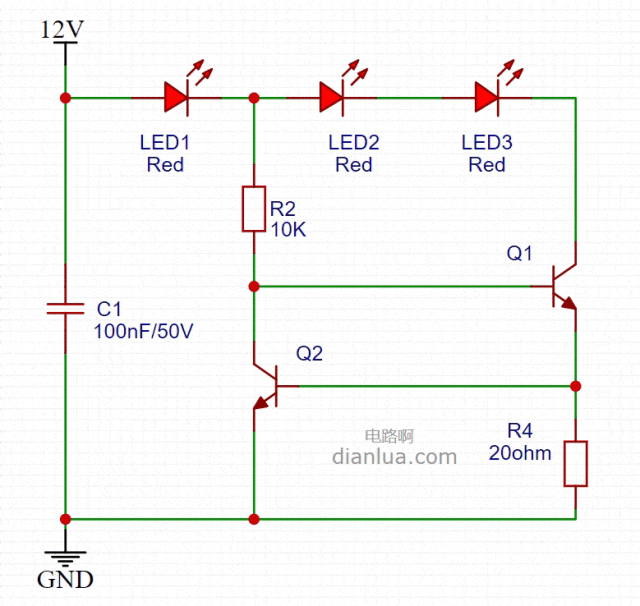

        1、從12V出發，每經過1個LED電壓降低2.1V，可以確定以下3個電路節點的電壓分別為9.9V、7.8V、5.7V：



        2、從地GND出發，每經過一個三極管的發射極和基極，電壓上升0.7V：

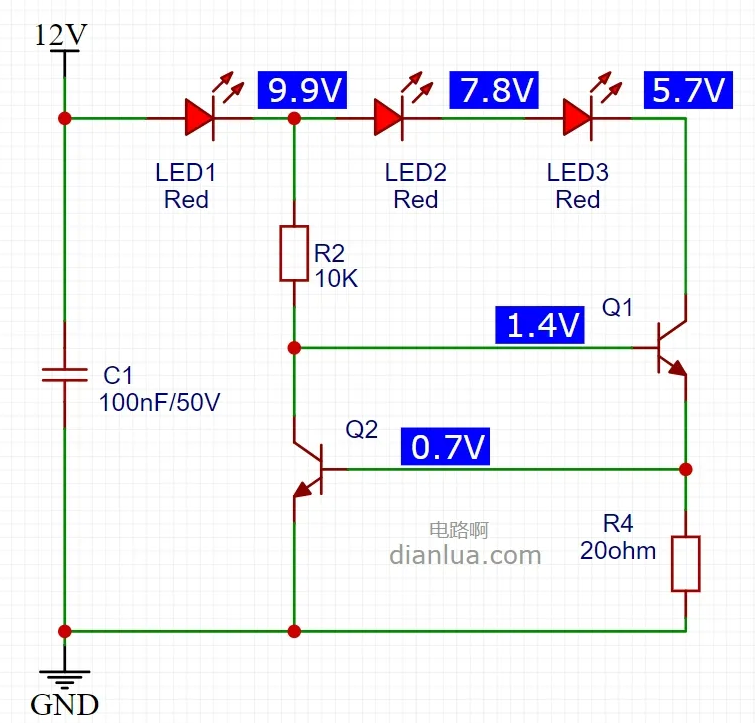

        這樣電路中所有節點的電壓都確定了：



        能實現恒流，是因為電阻R4被三極管Q2的基極發射極（be極）鉗位為0.7V，流過它的電流也就固定為：

        0.7V / R4 = 0.7V / 20ohm = 35mA

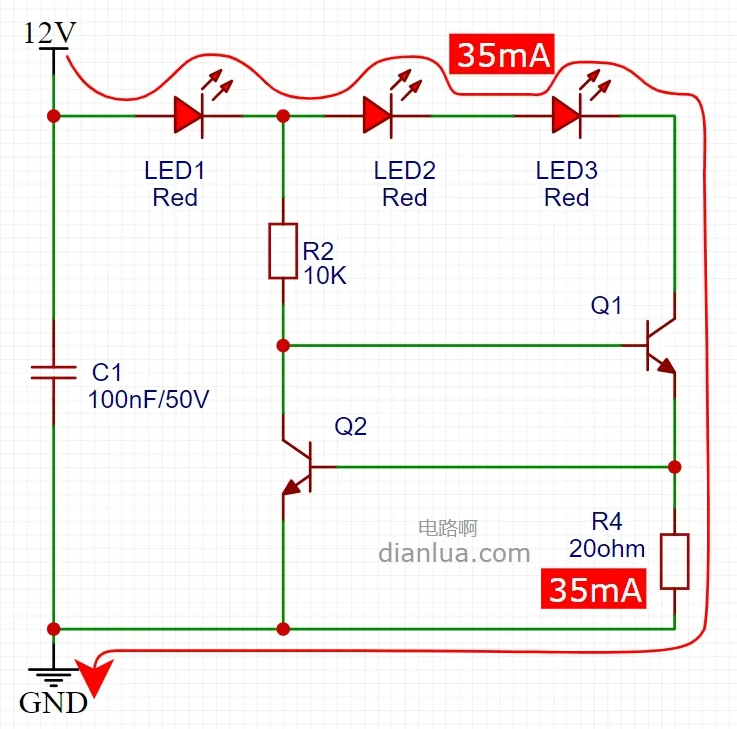

        因為三極管的基極只流入很小的電流，所以可以忽略，于是這個35mA基本就是流過三極管Q1的電流，也基本就是流過LED燈的電流：



        上述的理論分析跟仿真動圖展示的結果基本一致。

        根據該電路恒流的原理，要改變恒流值，調整電阻R4的大小即可。

        需要注意的是，三極管Q1的功耗是否過高。三極管的功耗Pc等于：

        Vce * Ic

        Vce為集電極與發射極的壓差。
        Ic為集電極流過的電流。

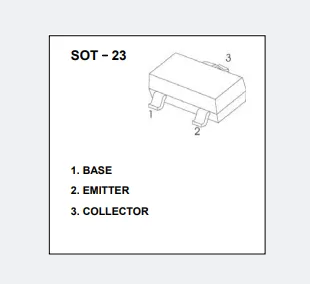

        對于SOT-23封裝的三極管來說：

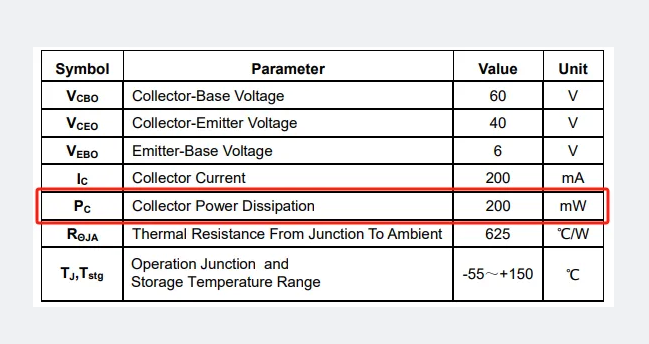

        其可承受的最大功耗是比較小的，這份數據手冊里寫的是200mW：



        讀者朋友們可以自行計算一下，在24V供電情況下，Q1的功耗是否已經超出200mW。（光看不練，效果減半，大家可試著動動手）

        提示：使用下圖紅色箭頭的數值進行計算即可。



        另外，電阻R2是為了給三極管Q1提供基極電流通路，給三極管Q2提供集電極電流通路：
