我們都知道，一般的IC元器件通常只有兩個電源引腳，一個是Vcc或Vdd，另一個是Gnd或Vss。但是，現在的MCU通常卻有多組電源引腳，這是什么原因呢？

以某款100腳MCU為例，如下圖所示，我們可以看到它有5組VDD/VSS，并且會要求每一組VDD/VSS都要接上。實際上，這多組VDD內部是互相連接在一起的，既然這樣，那么芯片廠家為什么不只留一組出來呢？或者說雖然留了多組出來，能不能外面只接一組呢？如果能這樣既節約引腳，外面連接走線也更少。

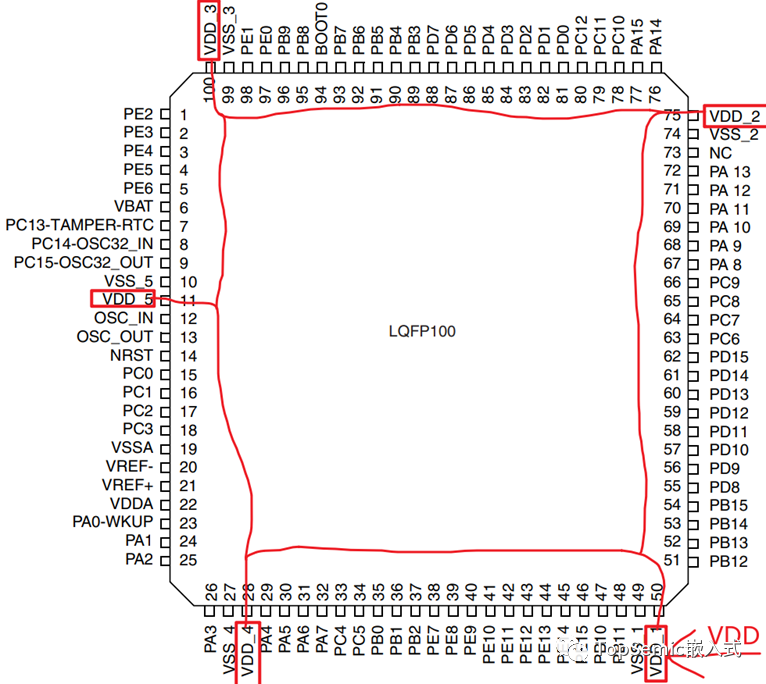

如果外面只接一組VDD的話，電流在芯片內部經過的路徑相對較長，如下圖紅色的線條。

對于頻率高的電路，VDD電流會在高頻突變（因?yàn)轭l率越高，需要的電流越大），這時候路徑上產生的感抗會阻礙電流的變化。路徑越長，感抗越大，從而對電流的阻礙作用就會更明顯，進而導致芯片網絡中的電壓變化，這樣就會影響MCU系統的正常工作。

對于低頻或者直流電路，路徑長其影響不大。所以，早期的低頻MCU只有一個VDD，而多組VDD可以減少電感效應（電感并聯總電感變小，路徑變短電感也越?。?/span>

可以把上述芯片供電的過程，想象成給一塊田地灌溉的過程，如果只有一個進水口，肯定不如多個進水口一起進水好。

除此之外，再補充幾點：

1）MCU的模擬外設比如ADC通常是獨立的電源VDDA，這是因?yàn)锳DC需要盡可能干凈的電源以保證轉換結果的準確性，獨立一路可以避免受到其他電源噪聲的干擾。

2）多種電壓要求。有時，芯片的不同部分會以不同的電壓運行。一個典型的例子是低壓內核和高壓 I/O。內核使用較低的電壓來降低功耗而 I/O 以更高的電壓運行，以便更好地與外部電路連接。這時也需要分出來多組供電，常見的是復雜的SOC芯片。

3）多組VDD相比單個VDD，一個VDD引腳上經過的電流會減小，這樣引腳不必承受過高的電流，增強可靠性。
