《開漏電路》

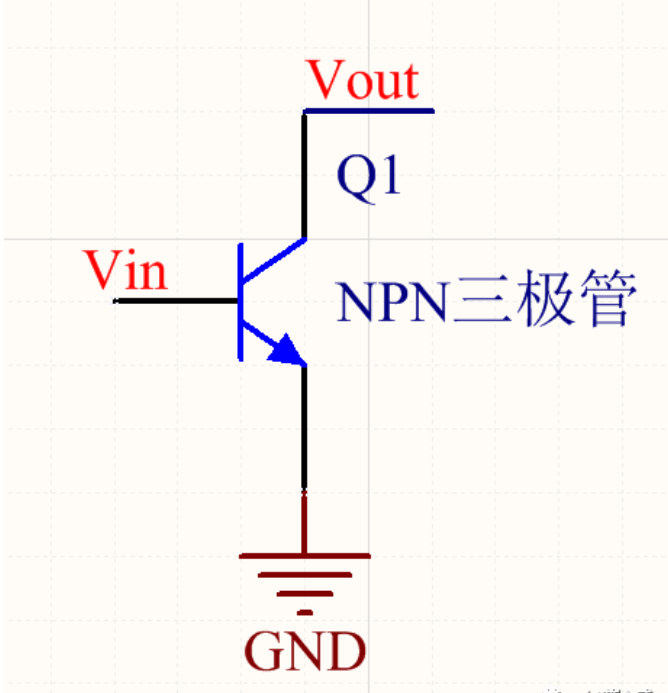

如果說開集你可能就明白了！開集就是集電極C啥都不接，直接輸出；

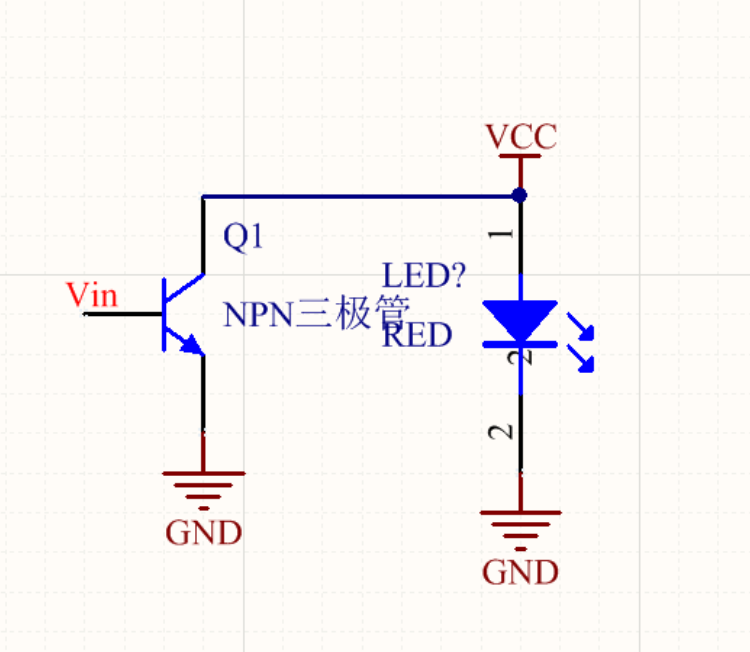

如果輸出直接帶負載，則只能輸出低電平；如果要控制一個負載，比如一個LED，那就必須接一個上拉電阻，就像下圖這樣。

當Vin沒有電流，Q1斷開時，上拉電源給輸入電流，LED亮。當Vin流入電流，Q1導通時，導致led無壓差，LED滅。

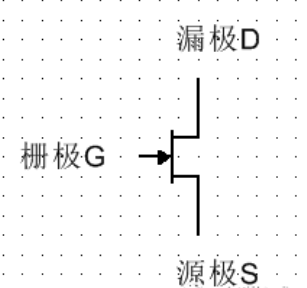

而開漏電路，就是把上圖中的三極管換成場效應管（MOSFET）。

場效應管是電壓控制型元器件，柵極給電壓就會導通，否則斷開！

場效應管有個輸入阻抗很大的特性，所以大電流不會流到控制端，這樣就不會燒壞控制電路；而三極管不同，是電流控制型元器件，如果使用開漏電路，就會有電流流入控制端，會燒壞控制電路，所以我們很少聽到開集電路，因?yàn)橛袩龎牡娘L(fēng)險！
