元器件的失效機理有哪些？

2021/1/11 13:17:51??????點擊：

失效直接受濕度、溫度、電壓、機械等因素的影響。 1、溫度導致失效：1.1環境溫度是導致元件失效的重要因素。溫度變化對半導體器件的影響：構成雙極型半導體器件的基本單元P-N結對溫度的變化很敏感，當P-N結反向偏置時，由少數載流子形成的反向漏電流受溫度的變化影響，其關系為：

式中：ICQ―――溫度T0C時的反向漏電流         ICQR――溫度TR℃時的反向漏電流
         T－TR――溫度變化的絕對值由上式可以看出，溫度每升高10℃，ICQ將增加一倍。這將造成晶體管放大器的工作點發生漂移、晶體管電流放大系數發生變化、特性曲線發生變化，動態范圍變小。

溫度與允許功耗的關系如下：

式中：PCM―――最大允許功耗           TjM―――最高允許結溫           T――――使用環境溫度           RT―――熱阻由上式可以看出，溫度的升高將使晶體管的最大允許功耗下降。

由于P-N結的正向壓降受溫度的影響較大，所以用P-N為基本單元構成的雙極型半導體邏輯元件（TTL、HTL等集成電路）的電壓傳輸特性和抗干擾度也與溫度有密切的關系。當溫度升高時，P-N結的正向壓降減小，其開門和關門電平都將減小，這就使得元件的低電平抗干擾電壓容限隨溫度的升高而變??；高電平抗干擾電壓容限隨溫度的升高而增大，造成輸出電平偏移、波形失真、穩態失調，甚至熱擊穿。

2.1 溫度變化對電阻的影響溫度變化對電阻的影響主要是溫度升高時，電阻的熱噪聲增加，阻值偏離標稱值，允許耗散概率下降等。比如，RXT系列的碳膜電阻在溫度升高到100℃時，允許的耗散概率僅為標稱值的20％。但我們也可以利用電阻的這一特性，比如，有經過特殊設計的一類電阻：PTC（正溫度系數熱敏電阻）和NTC（負溫度系數熱敏電阻），它們的阻值受溫度的影響很大。對于PTC，當其溫度升高到某一閾值時，其電阻值會急劇增大。利用這一特性，可將其用在電路板的過流保護電路中，當由于某種故障造成通過它的電流增加到其閾值電流后，PTC的溫度急劇升高，同時，其電阻值變大，限制通過它的電流，達到對電路的保護。而故障排除后，通過它的電流減小，PTC的溫度恢復正常，同時，其電阻值也恢復到其正常值。對于NTC，它的特點是其電阻值隨溫度的升高而減小。


2.2溫度變化對電容的影響溫度變化將引起電容的到介質損耗變化，從而影響其使用壽命。溫度每升高10℃時，電容器的壽命就降低50％，同時還引起阻容時間常數變化，甚至發生因介質損耗過大而熱擊穿的情況。此外，溫度升高也將使電感線圈、變壓器、扼流圈等的絕緣性能下降。

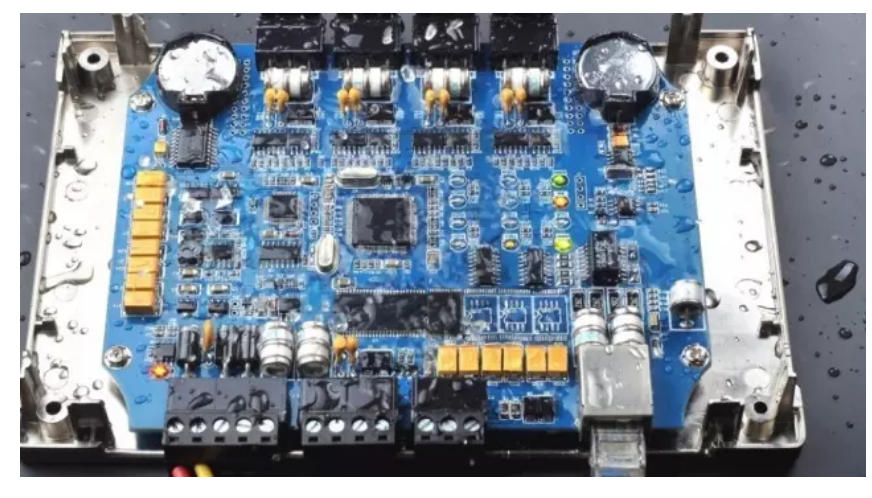

3、濕度導致失效濕度過高，當含有酸堿性的灰塵落到電路板上時，將腐蝕元器件的焊點與接線處，造成焊點脫落，接頭斷裂。
濕度過高也是引起漏電耦合的主要原因。
而濕度過低又容易產生靜電，所以環境的濕度應控制在合理的水平。



4、過高電壓導致器件失效施加在元器件上的電壓穩定性是保證元器件正常工作的重要條件。過高的電壓會增加元器件的熱損耗，甚至造成電擊穿。對于電容器而言，其失效率正比于電容電壓的5次冪。對于集成電路而言，超過其最大允許電壓值的電壓將造成器件的直接損壞。


電壓擊穿是指電子器件都有能承受的最高耐壓值，超過該允許值，器件存在失效風險。主動元件和被動元件失效的表現形式稍有差別，但也都有電壓允許上限。晶體管元件都有耐壓值，超過耐壓值會對元件有損傷，比如超過二極管、電容等，電壓超過元件的耐壓值會導致它們擊穿，如果能量很大會導致熱擊穿，元件會報廢。
5、振動、沖擊影響：機械振動與沖擊會使一些內部有缺陷的元件加速失效，造成災難性故障，機械振動還會使焊點、壓線點發生松動，導致接觸不良；若振動導致導線不應有的碰連，會產生一些意象不到的后果。

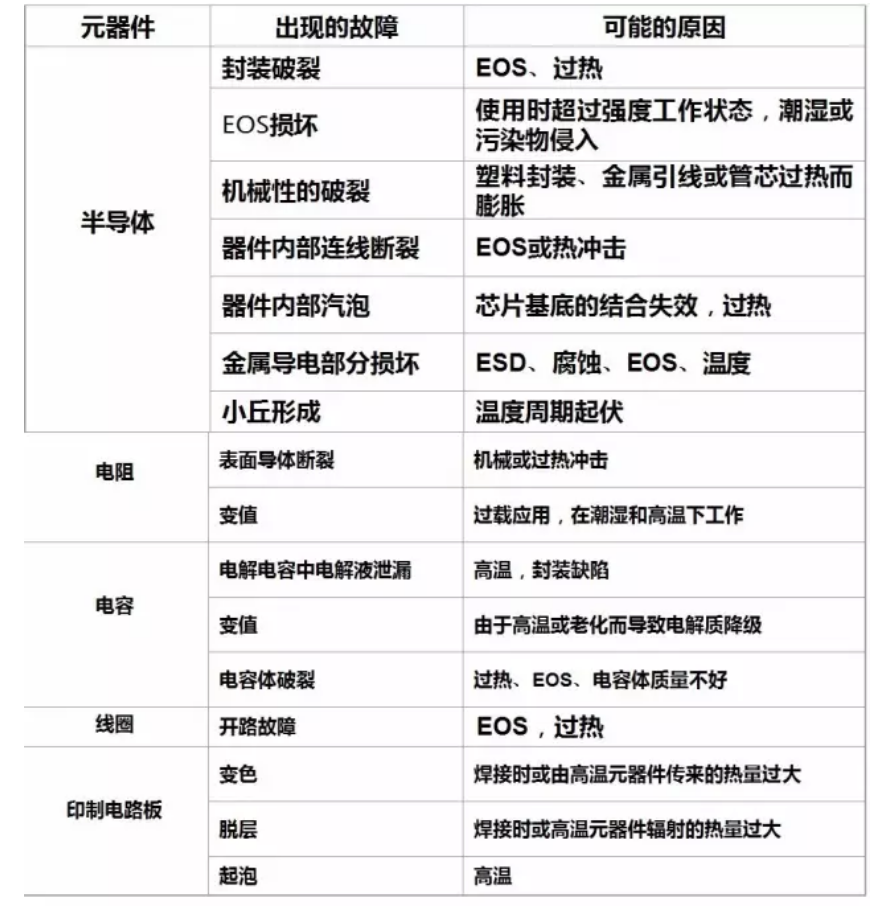

可能引起的故障模式，及失效分析。




電氣過應力（Electrical Over Stress，EOS）是一種常見的損害電子器件的方式，是元器件常見的損壞原因，其表現方式是過壓或者過流產生大量的熱能，使元器件內部溫度過高從而損壞元器件（大家常說的燒壞），是由電氣系統中的脈沖導致的一種常見的損害電子器件的方式。
