本文旨在讓大家了解如何在低端電流檢測中使用單端放大器，包括PCB布局技巧和注意事項，以及如何優化布局提高檢測精度。

1. 在低端電流檢測中使用單端放大器

低端檢測的主要優點是，可以使用相對簡單的配置來放大分流電阻器上的電壓。例如，運算放大器的可以做電機控制應用中低成本電流檢測使用。

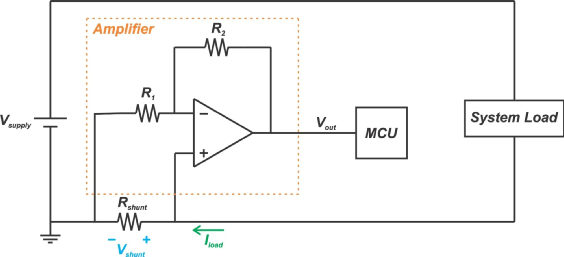

                    圖1

然而，這種低成本的解決方案可能會帶來很多測量誤差。為了能夠準確測量電流，我們需要考慮可能影響電路敏感節點（如放大器輸入）的任何非理想效應。這也是我們在這篇文章中重點討論的點。

2. PCB走線電阻的影響

一個重要的誤差是由于PCB走線造成的寄生電阻Rstray。由于待檢測電阻Rshunt在毫歐范圍內的值很小，任何與Rshunt串聯的寄生電阻Rstray都可能對測量結果產生明顯誤差。如下圖所示，寄生電阻等效電路圖。

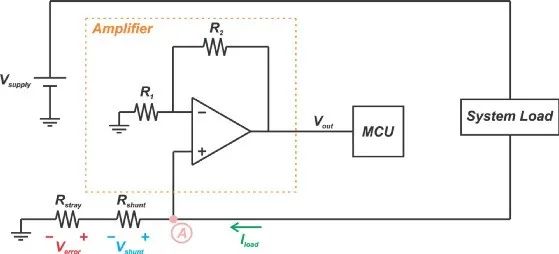

                    圖2

根據應用，Iload可高達數百安培。因此，即使是很小的Rstray值也會產生相當大的誤差電壓Verror。該誤差電壓將被放大器放大并出現在輸出端。由于銅電阻的溫度系數相當高（約0.4%/℃），Rstray的值會隨溫度發生很大變化。因此，當該電路應用在大范圍溫度變化的場景時，寄生電阻會會因溫度變化產生相當大的誤差。因此，為了降低誤差電壓Verror，我們應該避免長走線以最小化Rstray。值得一提的是，消除Rstray誤差的更有效解決方案是差分放大器而不是單端放大器。單端放大器檢測節點A相對于地的電壓。然而，差分放大器具有差分輸入可以檢測Rshunt兩端的電壓。如下圖所示：

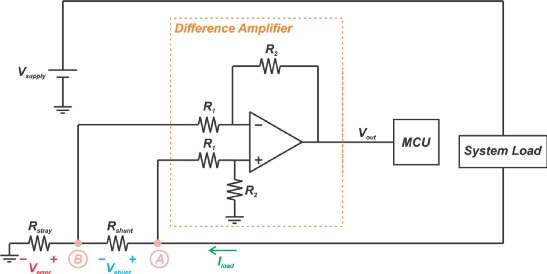

                   圖3

差分放大器的傳遞函數由下式給出：

由于差分放大器的差分輸入檢測Rshunt上的電壓，PCB走線的電阻不會產生誤差。我們將在以后的文章中更詳細地研究差分放大器配置。

3. 阻焊電阻的影響

另一個誤差源是與檢測電阻串聯的焊接電阻，如下圖所示：

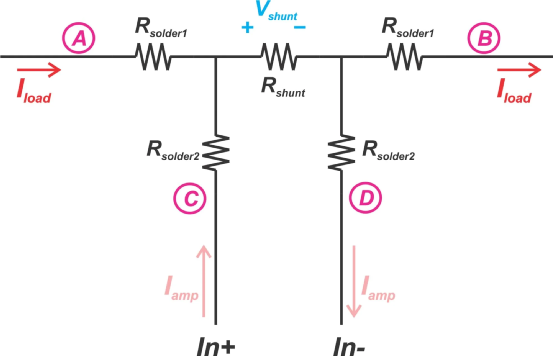

                      圖4

在該圖中，負載電流沿紅色箭頭方向從左向右流動。垂直走線將分流電阻器連接到放大器輸入（In+和In-）。因此，放大器會檢測A點和B點之間的電壓差。檢測電阻的實際值將為Rshunt+2Rsolder。焊接電阻可以在幾百微歐的范圍內。

尤其是在使用小分流電阻器時，該誤差變得顯著。例如，使用0.5mΩ分流電阻和Iload=20A，焊接電阻的誤差可能高達22%。為了解決這個問題，放大器輸入應直接連接到分流電阻而不是載流走線，如下圖是優化后的PCB布局圖。

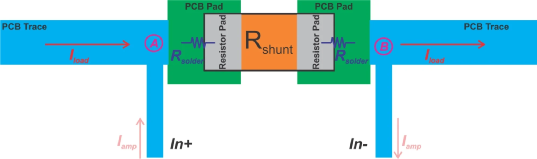

                      圖5

在這種情況下，有兩對PCB焊盤：一對用于將Rshunt連接到負載，另一對用于將Rshunt連接到放大器輸入。在大電流應用中，放大器消耗的電流(Iamp)遠小于Iload。因此上述布局可以減少阻焊電阻造成的誤差。

為了更好地理解這種技術，讓我們比較兩種情況下的感測電壓。對于圖4所示的布局，檢測到的電壓為：

由于Iamp比Iload小得多，我們有：

               公式1

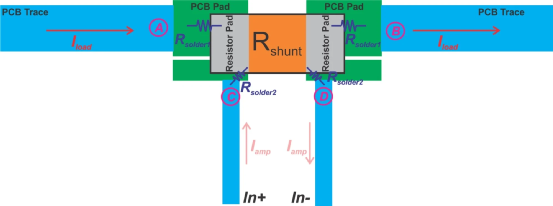

這給出了2Rsolder1*Iload的誤差電壓。圖5中的布局如何？該布局的電路圖如下所示：

                      圖6

請注意，電流Iload無需通過Rsolder2即可返回其源。測得的電壓為：

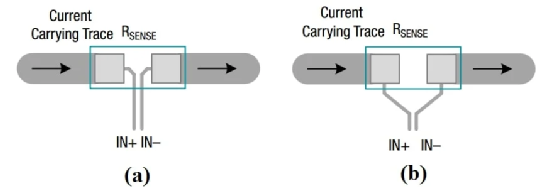

在這種情況下，誤差為2Rsolder2*Iamp，它遠小于公式1，因?yàn)镮amp遠小于Iload。這種電路結構我們通常稱為開爾文接法，這種接法在很多領域中得到使用，開爾文接法能使我們準確測量阻抗。圖7顯示了采用Kelvin傳感技術的其他一些PCB布局：

                       圖7

4. 噪聲地平面

圖8顯示了另一個誤差源，噪聲地平面。

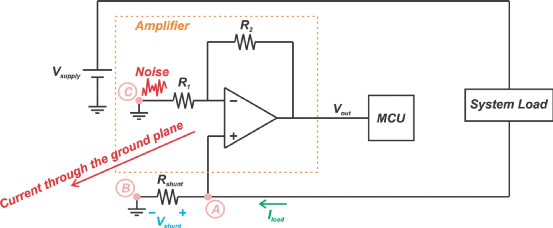

                      圖8

前文提到，由于普通放大器的單端輸入測量的是節點A相對于地的電壓。假設我們的電路板有一個專用的接地層，可以在Rshunt附近放置一個過孔，以將B點保持在系統接地電位，并最大限度地減少PCB走線電阻的誤差。另一個敏感節點是節點C，耦合到節點C的任何信號都將被放大并出現在輸出端。因此，我們也需要將節點C保持在地電位。但是，假設地有噪聲，并且一些電流流過地平面，如圖8所示。這將導致節點B和C之間的電位差，而我們理想情況下期望它們處于相同的電位。假設節點B保持在地電位，與地電流的電壓差將出現在節點C并在輸出端引入誤差。為避免此錯誤，建議使用使節點B和C彼此非常接近的PCB布局。

                   圖9

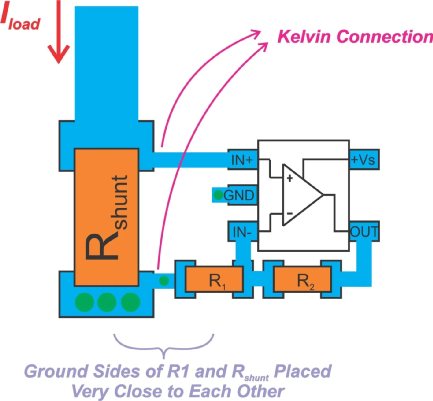

上圖9顯示了一個將上述考慮因素考慮在內的示例布局。我們使用的是SOT23封裝的運算放大器。

需要注意的是，開爾文連接用于檢測分流電阻器上的電壓。另外，R1和Rshunt的接地側彼此需要非常靠近。
