電源模塊可以并聯使用嗎？

2024/2/28 8:47:19??????點擊：

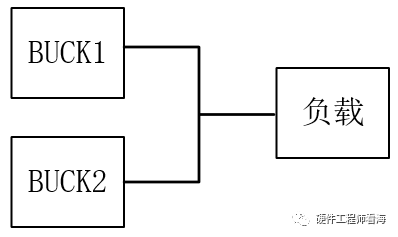

      在實際工程中，經常會出現一個電源模塊無法滿足負載的電流需求，或是想進一步提高DCDC效率。此時，大部分工程師首先想到的就是用并聯電源來提高更大的電流。對于這樣的設計，通常的評估結果是：不要粗暴的并聯。





      誠然，電源并聯有利于減小散熱、提高效率，以及提供更大的輸出功率。然而，簡單的并聯設計并不是可靠的。

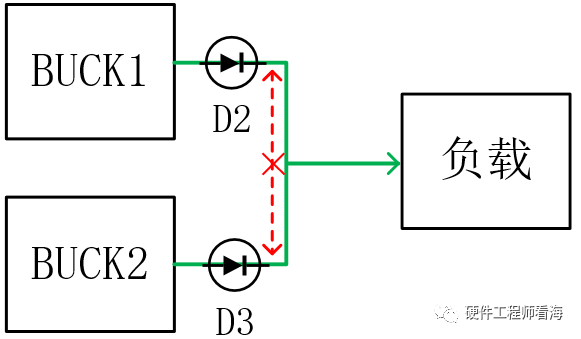

      有人說，電源并聯時容易反灌，導致一個電源模塊電流流入第二個電源模塊，只要加入防止倒灌的二極管就可以了。




      然而，這考慮的還不夠全面。實際應用過的工程師可能會發現，并聯電源模塊時，有時候一個電源模塊會持續輸出，而另一個電源模塊卻沒有輸出，或者是某一路發熱嚴重，結果沒有達到預期。


      下面，我們以1.8V BUCK電源為例，具體分析一下雙電源供電的拓?fù)浣Y(jié)構。

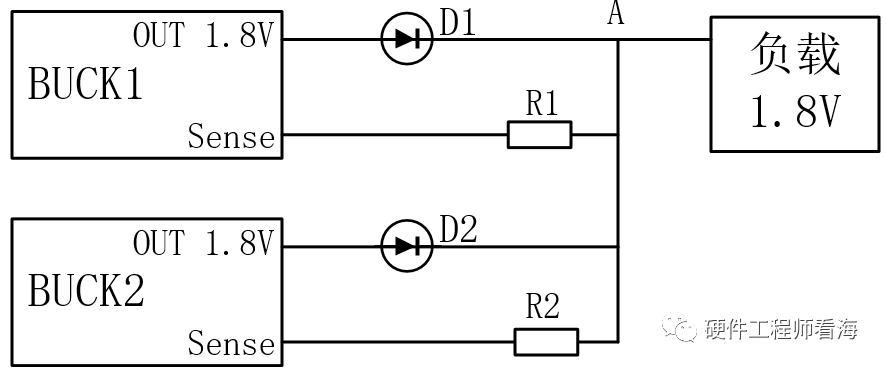

      再下圖中，R1=R2=0Ω，為了防止反灌，兩個buck輸入均接入了二極管，并且sense在二極管后面，來抵消二極管導通電壓的影響，保證A點的電壓為1.8V，而實際上BUCK輸出端是高于1.8V的。





      由于器件彼此之間的差異，BUCK1和BUCK2的輸出到達A點時是不可能完全相等的。假設BUCK1到達A點的電壓高于BUCK2，BUCK2 sense發現電壓高于設定值，則減小自己的輸出，最終只有BUCK1處于輸出狀態。


      俗稱：旱的旱死，澇的澇死


      或者：一核有難八核圍觀


      可以改變R1R2的阻值，在其上產生分壓，來抵消兩個BUCK輸出電壓的差異，使得兩個buck都工作。


      但在實際項目應用中，我還是不建議直接并聯使用，最好選擇支持放電均衡的電源模塊并聯，對于大部分通用電源，還是單用最好。
