電路圖解讀之濾波電路詳解
2024/12/24 16:27:00??????點擊：
濾波電路

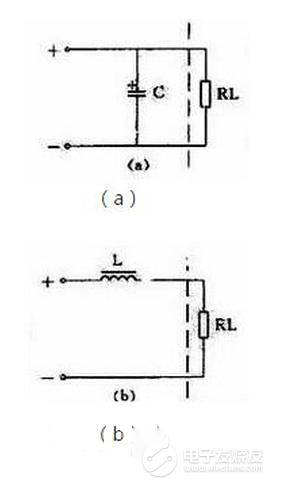

把電容器和負載并聯(lián)，如圖1(a)，正半周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。
電感濾波
把電感和負載串聯(lián)起來，如圖1(b)，也能濾除脈動電流中的交流成分。
L、C濾波

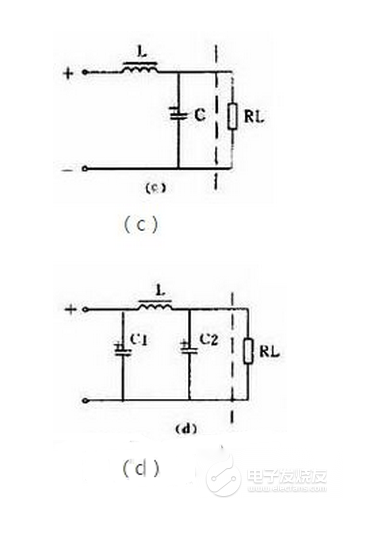

用1個電感和1個電容組成的濾波電路因為象一個倒寫的字母“L”，被稱為L型，見圖1(c)。用1個電感和2個電容的濾波電路因為象字母“π”，被稱為π型，見圖1(d)，這是濾波效果較好的電路。
RC濾波

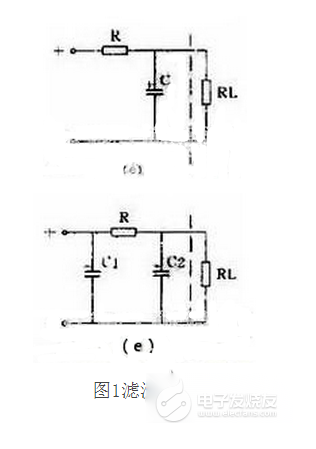

電感器的成本高、體積大，所以在電流不太大的電子電路中常用電阻器取代電感器而組成RC濾波電路。同樣，它也有L型，見圖1(e);π型，見圖1(f)。
本文針對構成電路圖一部分的濾波電容下的三種構成分別進行了介紹。只要掌握了本文中的內容，詳細大家一定能夠非常快速準確的完成電路圖的理解。電路圖看似龐大復雜，但只要將其拆分成較小的一些部分便能快速準確地進行閱讀。
整流后得到的是脈動直流電，如果加上濾波電路濾除脈動直流電中的交流成分，就可得到平滑的直流電。
把電容器和負載并聯(lián)，如圖1(a)，正半周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。
電感濾波
把電感和負載串聯(lián)起來，如圖1(b)，也能濾除脈動電流中的交流成分。
L、C濾波
用1個電感和1個電容組成的濾波電路因為象一個倒寫的字母“L”，被稱為L型，見圖1(c)。用1個電感和2個電容的濾波電路因為象字母“π”，被稱為π型，見圖1(d)，這是濾波效果較好的電路。
RC濾波
電感器的成本高、體積大，所以在電流不太大的電子電路中常用電阻器取代電感器而組成RC濾波電路。同樣，它也有L型，見圖1(e);π型，見圖1(f)。
本文針對構成電路圖一部分的濾波電容下的三種構成分別進行了介紹。只要掌握了本文中的內容，詳細大家一定能夠非常快速準確的完成電路圖的理解。電路圖看似龐大復雜，但只要將其拆分成較小的一些部分便能快速準確地進行閱讀。
