一、前言

    如果在電子線路設計中，碰到一個情況，那就是，單片機沒有DAC資源，也沒有多余的 PWM 端口可以使用。只剩下一個 串口還能用。那么如何通過該端口輸出模擬電壓呢？

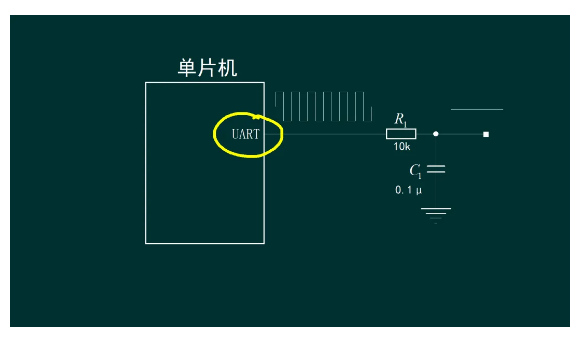

    利用單片機的端口，輸出一個占空比可以調節的方波信號，經過RC低通濾波器，去除其中的交流分量之后，便可以輸出方波信號中的直流信號。那么就剩下一個問題了，如何應用 UART 輸出一個高電平占空比可以改變的方波信號呢？

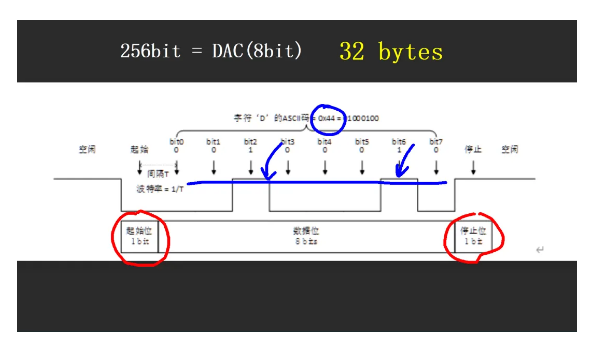

    單片機的串口發送一個字節的信號波形中，包括一個bit 的起始位，一個bit 的停止位。它們分別是0 和 1，這是無法改變的。中間八個bit的數據位是可以改變的。比如發送0x44，其中就會包含有兩位高電平。這樣就有了8個可以被控制的高低電平的數據位。那么這就可以實現 3bit 位的 DAC輸出了。如果想實現 8bit 的 DAC輸出。則需要 256個可以被控制的數據位。這樣只要將連續32個發送字節合在一起，變可以形成256位可以控制高低電平的信號波形。從而實現 8bit 的 DAC 輸出了。下面通過單片機測試一下這種串口輸出模擬量的性能。

    二、測試電路

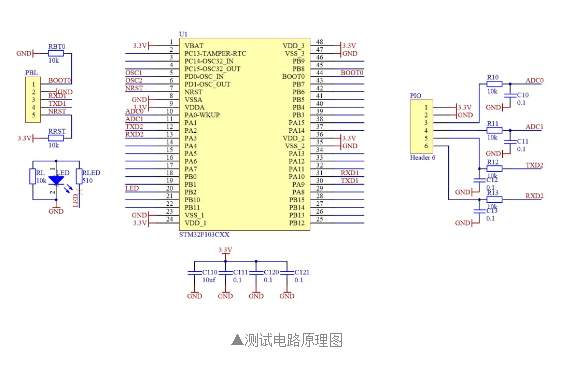

    設計基于STM32F103的測試電路板。這顆芯片我手邊有很多，所以選擇它進行實驗。利用它的 串口2 進行測試。串口1用于程序的下載。使用RC低通濾波器對 TXD2信號進行濾波。實際上 RXD2 是沒有使用的。另外，還將兩路ADC引導端口。這樣，可以利用ADC對外邊送入的信號進行采集之后，再從 TXD2 送出，驗證一下對音頻信號的采集與合成的功能。布置單面測試電路板。其中包括一個飛線，使用 0 歐姆電阻進行跳線。

    一分鐘之后獲得了兩塊測試PCB電路板，其中有一塊有點過腐蝕。使用另外一塊比較正常的進行測試。

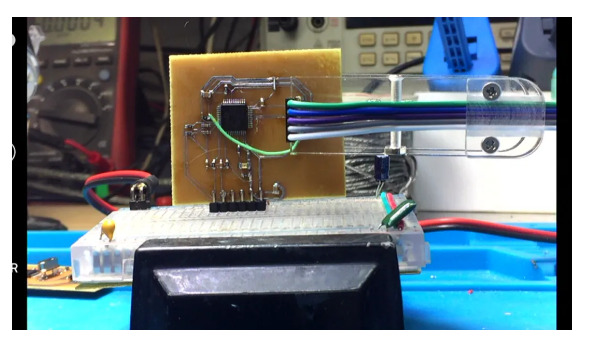

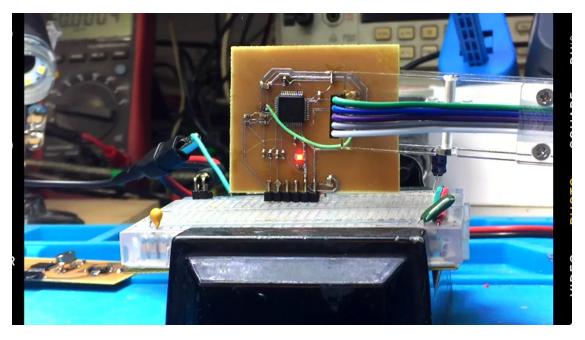

    接下來，焊接電路，放置在面包板上進行測試，面包板直接給測試電路提供 3.3V的工作電源，程序通過探針夾子進行下載。

    三、軟件測試

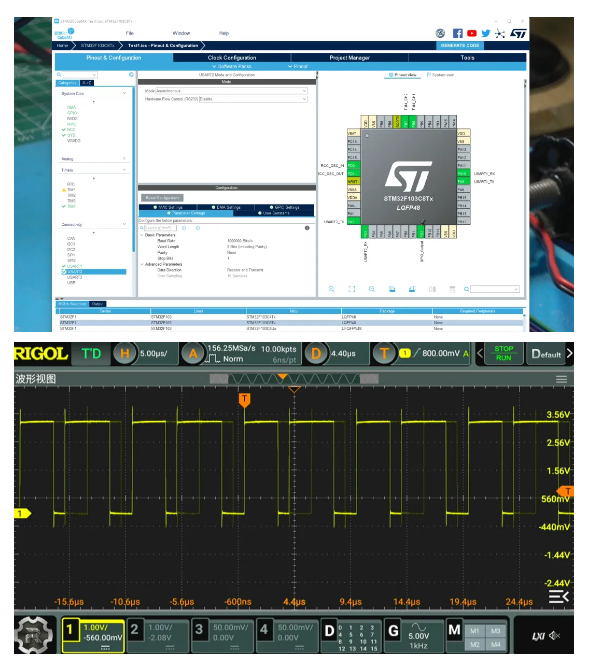

    設置單片機的 UART2 的基本參數。輸出波特率為 1MHz。這樣可以提高輸出信號的更新率。通過示波器可以測量到輸出信號 每一位的時間 為1微秒，對應 1MHz的波特率。啟動DMA輸出模式，UART2 便可以通過DMA持續發送內存中 32 個字節內容。

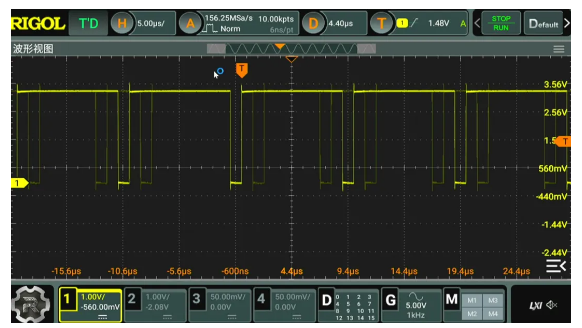

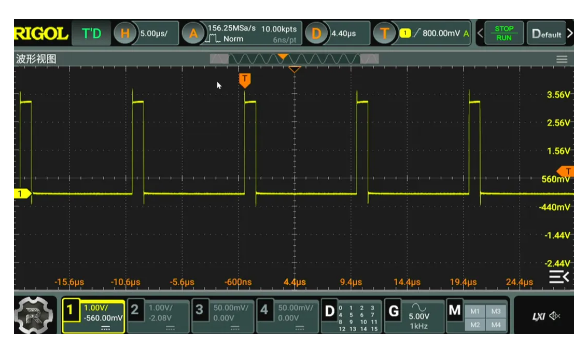

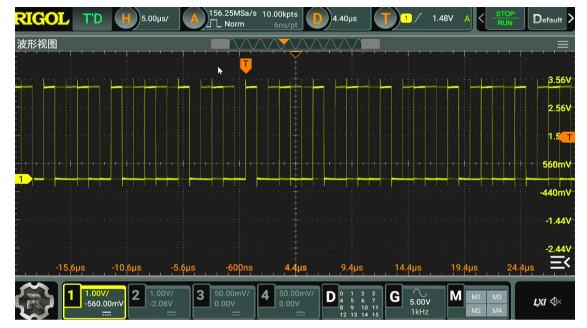

    將32個字節設置為0，輸出的電壓波形，經過濾波之后測得的直流電壓為 0.326V。其中看到的脈沖是每個字節的停止位對應的高電平脈沖。設置32個字節都為 0xff，看到的低脈沖是每個字節的起始位。讀取的濾波后的直流電壓為 2.9V。設置32個字節為 0x55。此時出現正負交替的脈沖波形，濾波之后的直流電壓為 1.61V。

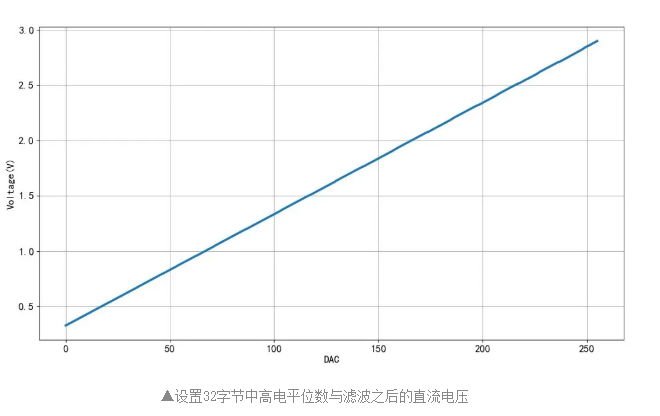

    下面分別設置32個字節中，高電平位數從0變化到255，測量濾波之后的輸出直流電壓。可以看到隨著位數的增加，輸出直流電壓線性上升。由于串口發送字節存在著起始位和停止位，所以對應的直流信號不是從零開始，最高電平也不是輸出信號的最高值。

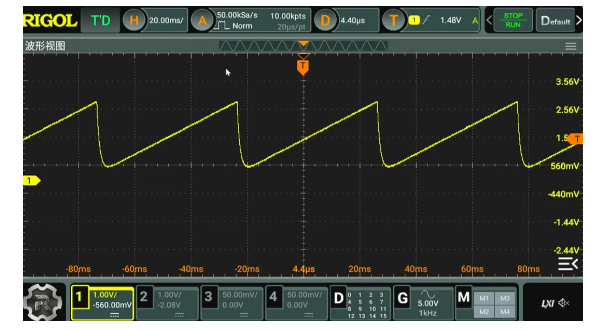

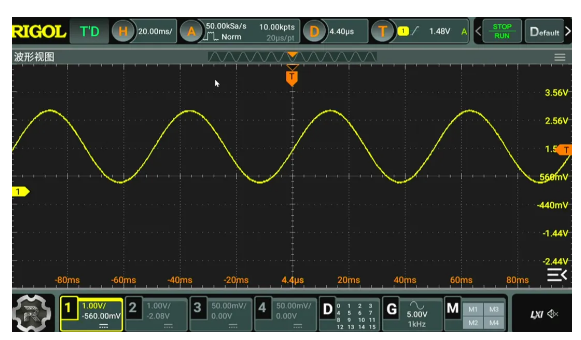

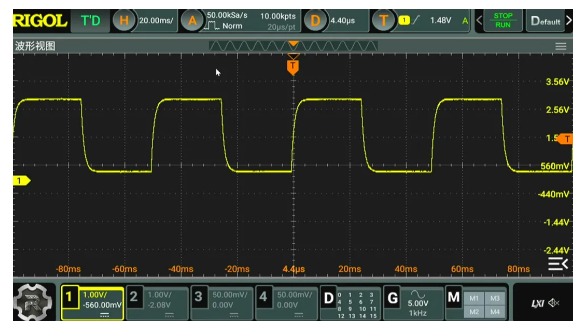

    設置輸出DMA中的32個字節的 1 的位數按照正弦波變化，串口信號濾波之后輸出完美的正弦波形。設置輸出數據遞增，濾波后的波形呈現鋸齒波形。在下降沿出現緩變，這是因為輸出RC低通濾波引起的。這是輸出高低電平的情況，RC低通濾波在上升和下降沿都引起緩變。

    四、總結

    本文測試了利用單片機串口輸出PWM波形，然后通過低通濾波形成直流電壓。利用這種方式，的確可以在特殊的情況下，給單片機產生一個DAC的端口。
