淺析繼電器觸點粘連問題

2024/8/9 10:24:29??????點擊:
        觸點是繼電器最重要的構成要素,觸點的狀態明顯受觸點材料、加在觸點的電壓及電流值(特別是接入時及截?cái)鄷r(shí)的電壓、電流波形)、負載種類、通斷頻率、環境情況、接觸形式、觸點的通斷速度振蕩現象的多少等影響,以觸點的移動現象、粘連、異常消耗、接觸電阻的増大等故障現象出現。

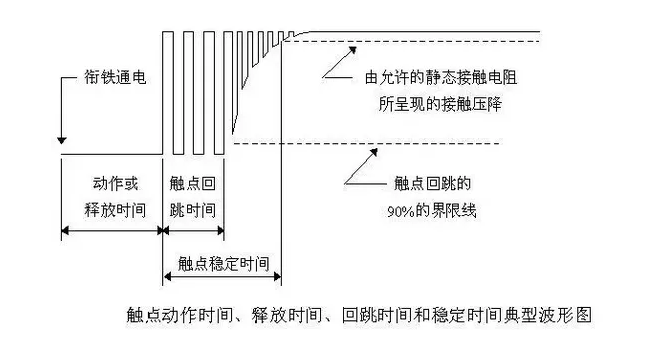

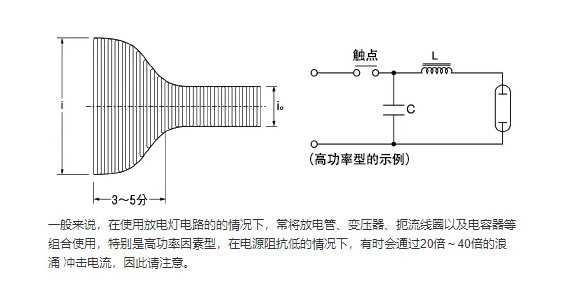

        在容性負載中,諸如指示燈、電動機等,閉合時的沖擊電流會比較大,以1W/2uf的LED燈為例,當辦公區中眾多的燈并聯在一起統一控制時,開燈時沖擊電流可能是正常工作電流的20-40倍,而且當繼電器吸合時,會有一個由關斷到吸合的過渡狀態,大電流場景下,該過渡過程反復的“臨界通斷”狀態會在觸點產生火花。

        而在感性負載中,切斷負載可能會引起數百到數千伏的反向電壓,反向電壓會產生白熱或電弧向空氣放電。

        一般認為,常溫空氣中的臨界絕緣破壞電壓時200-300V,當空氣中產生放電現象時,會使空氣中含有的有機物(如氮和氧)分解,在觸點生成黑色的異物(酸化物、碳化物),這些異化物會附著在繼電器的觸點之間,隨著通斷次數增加,會產生如下的凹凸,并最終這個凹凸會變?yōu)殒i定狀態,引起觸點粘連。

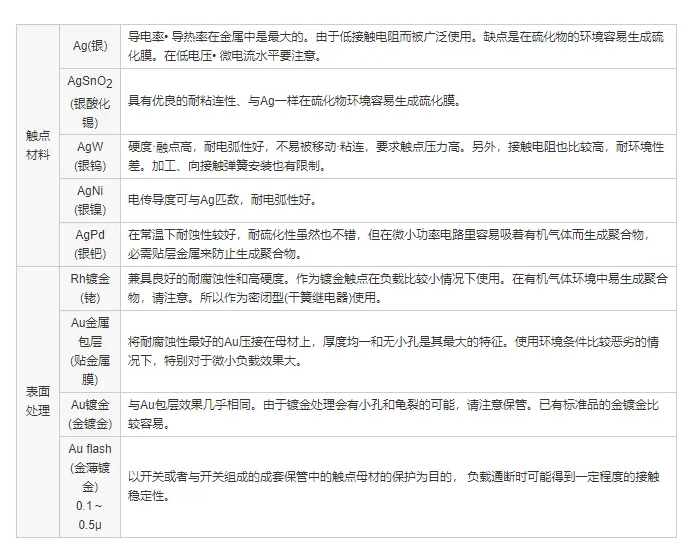

        在大功率場景下,觸點粘連往往是決定繼電器壽命的關鍵因素,但沖擊電流、反向電壓不可避免時。更關鍵的是,考量繼電器觸點材料的耐粘連性能,如下為觸點材料的特征??梢?jiàn),AgSnO2的觸點材料具有優良的耐粘連性,而該材料和表面處理工藝的技術處理,就看各大廠商的工藝技術了。
