5分鐘了解P-N MOS管H橋原理
2024/6/24 10:27:08??????點擊:
所謂的H橋電路,其實就是控制電機正反轉的。如下圖所示,這是一種簡單的H橋電路,它由2個P型場效應管Q1、Q2與2個N型場效應管Q3、Q3組成,所以稱之為P-N MOS管H橋。
橋臂上的4個場效應管相當于四個開關,P型管在柵極為低電平時導通,高電平時關閉;N型管在柵極為高電平時導通,低電平時關閉。場效應管是電壓控制型元件,柵極通過的電流幾乎為“零”。

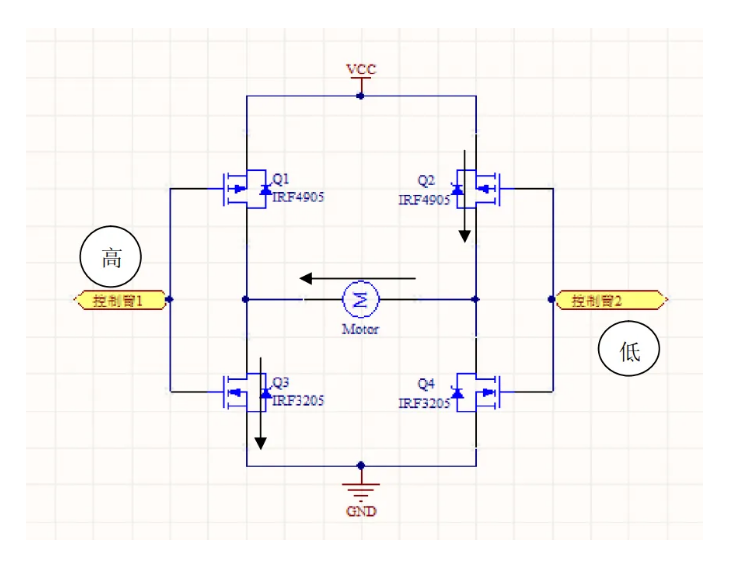

正因?yàn)檫@個特點,在連接好下圖電路后,控制臂1置高電平(U=VCC)、控制臂2置低電平(U=0)時,Q1、Q4關閉,Q2、Q3導通,電機左端低電平,右端高電平,所以電流沿箭頭方向流動(設為電機正轉)。

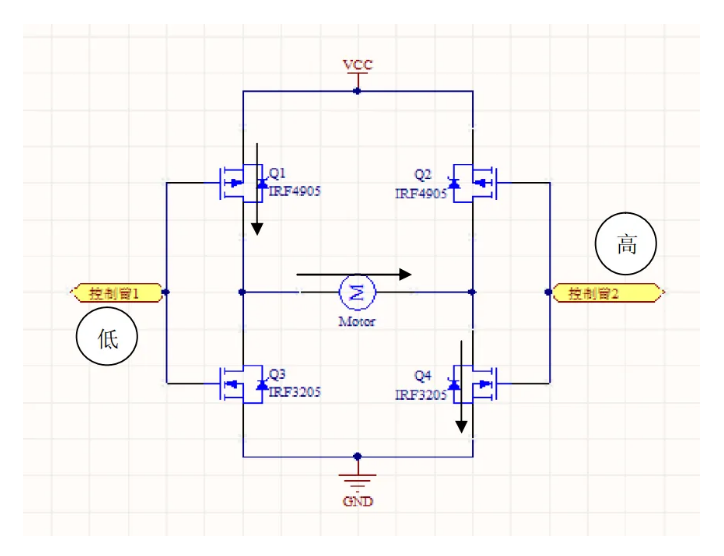

控制臂1置低電平、控制臂2置高電平時,Q2、Q3關閉,Q1、Q4導通,電機左端高電平,右端低電平,所以電流沿箭頭方向流動(設為電機反轉)。
● 當控制臂1、2均為低電平時,Q1、Q2導通,Q3、Q4關閉,電機兩端均為高電平,電機不轉;
● 當控制臂1、2均為高電平時,Q1、Q2關閉,Q3、Q4導通,電機兩端均為低電平,電機也不轉。
所以,此電路有一個優點,那就是無論控制臂狀態如何(絕不允許懸空狀態),H橋都不會出現“共態導通”(短路),非常適合我們使用。
(另外,還有4個N型場效應管的H橋,其內阻更小,有“共態導通”現象,柵極驅動電路較復雜,或用專用驅動芯片,如MC33883,原理基本相似,本文不再贅述。)

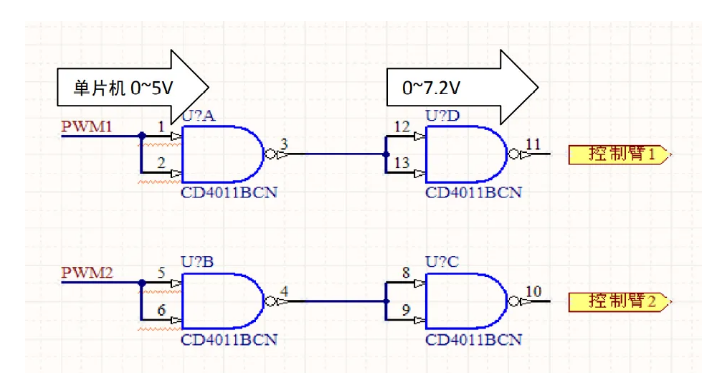

下圖是由與非門CD4011組成的柵極驅動電路,因?yàn)閱纹瑱C(jī)輸出電壓為0~5V,而我們小車使用的H橋的控制臂需要0V或7.2V電壓,才能使場效應管完全導通,PWM輸入0V或5V時,柵極驅動電路輸出電壓為0V或7.2V,但前提是CD4011電源電壓為7.2V,故CD4011僅做“電壓放大”之用。
之所以用兩級與非門,是為了與MC33886兼容。

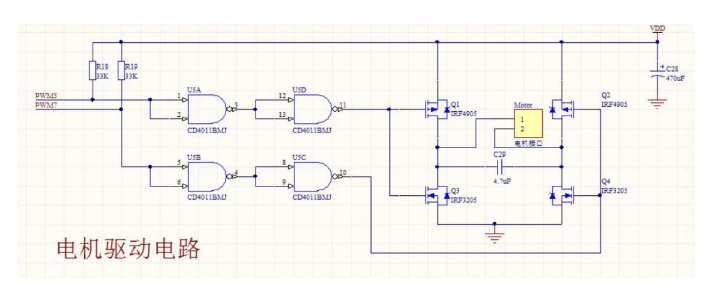

兩者結合就是下面的電路:調試時兩個PWM輸入端其中一個接地,另一個懸空(上拉置1),電機轉為正常。監視MOS管溫度,如發熱立即切斷電源檢查電路。CD4011的14引腳接7.2V,7引腳接地。
在使用時,單片機PWM輸出信號:1路為PWM方波信號,另一路為高電平(置1);反轉亦然。
橋臂上的4個場效應管相當于四個開關,P型管在柵極為低電平時導通,高電平時關閉;N型管在柵極為高電平時導通,低電平時關閉。場效應管是電壓控制型元件,柵極通過的電流幾乎為“零”。
正因?yàn)檫@個特點,在連接好下圖電路后,控制臂1置高電平(U=VCC)、控制臂2置低電平(U=0)時,Q1、Q4關閉,Q2、Q3導通,電機左端低電平,右端高電平,所以電流沿箭頭方向流動(設為電機正轉)。
控制臂1置低電平、控制臂2置高電平時,Q2、Q3關閉,Q1、Q4導通,電機左端高電平,右端低電平,所以電流沿箭頭方向流動(設為電機反轉)。
● 當控制臂1、2均為低電平時,Q1、Q2導通,Q3、Q4關閉,電機兩端均為高電平,電機不轉;
● 當控制臂1、2均為高電平時,Q1、Q2關閉,Q3、Q4導通,電機兩端均為低電平,電機也不轉。
所以,此電路有一個優點,那就是無論控制臂狀態如何(絕不允許懸空狀態),H橋都不會出現“共態導通”(短路),非常適合我們使用。
(另外,還有4個N型場效應管的H橋,其內阻更小,有“共態導通”現象,柵極驅動電路較復雜,或用專用驅動芯片,如MC33883,原理基本相似,本文不再贅述。)
下圖是由與非門CD4011組成的柵極驅動電路,因?yàn)閱纹瑱C(jī)輸出電壓為0~5V,而我們小車使用的H橋的控制臂需要0V或7.2V電壓,才能使場效應管完全導通,PWM輸入0V或5V時,柵極驅動電路輸出電壓為0V或7.2V,但前提是CD4011電源電壓為7.2V,故CD4011僅做“電壓放大”之用。
之所以用兩級與非門,是為了與MC33886兼容。
兩者結合就是下面的電路:調試時兩個PWM輸入端其中一個接地,另一個懸空(上拉置1),電機轉為正常。監視MOS管溫度,如發熱立即切斷電源檢查電路。CD4011的14引腳接7.2V,7引腳接地。
在使用時,單片機PWM輸出信號:1路為PWM方波信號,另一路為高電平(置1);反轉亦然。
