硬件工程師設計出錯是什么體驗？

2024/8/7 16:55:34??????點擊：
        這真是一個辛酸的話題，想起以前剛工作畫的第一塊板子，對晶振一點概念沒有，只知道照著網上給的圖紙一通抄，結果錯把有源晶振畫成無源的，沒有留電源輸入引腳，回板后上電沒有信號輸出，一臉懵逼。最后請同事幫忙才發現了這個問題，飛線后解決。后來每次畫好圖紙后都請同事幫忙看看，但飛線的事情還是常有，稀奇古怪的問題一大堆。
        如果在打樣的過程中發現，還是很容易解決這些小問題，量產的時候就歇菜了，不光心酸，而且飛線手也酸，哈哈。


        下面，看看網友的神操作，你有沒有出過同樣的錯誤呢？

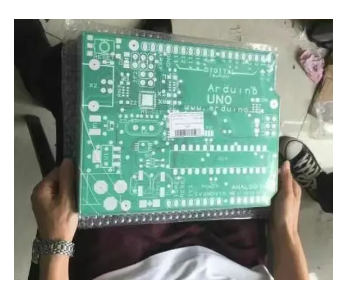

        1、錯把mm當mil，畫板的時候一定要特別注意單位?。。∵@板子你讓結構怎么辦！

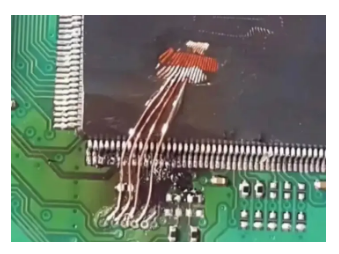

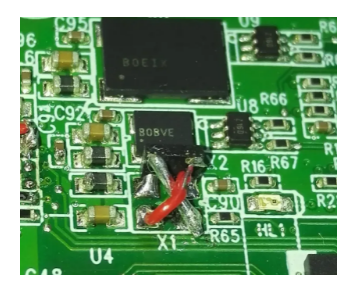

        2、晶振2個引腳畫反了?。?！又到了飛線大法的時候！

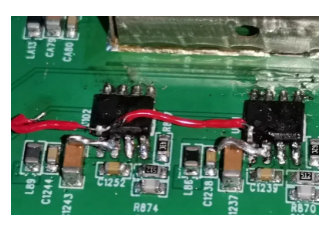

        3、硬件配置字不匹配？繼續飛~




        4、電源引腳畫反了。。。




        5、你是懂疊羅漢的！

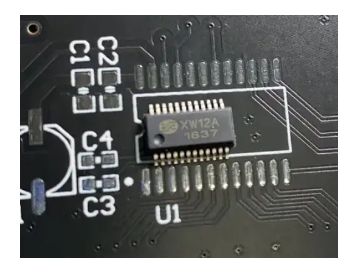

        6、哥，咱不能換個小封裝的嗎？




        7、這焊工絕對國家級的??！

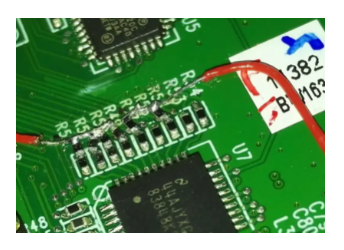

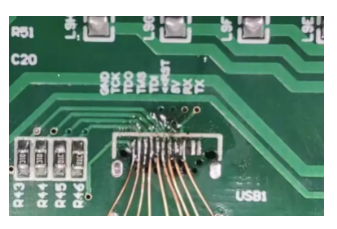

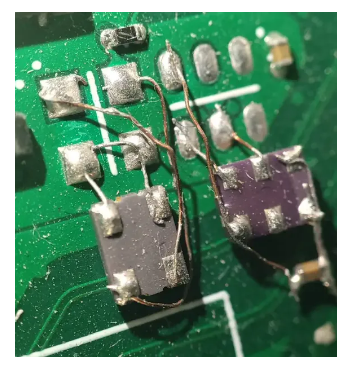

        8、連接器引腳錯了怎么辦？沒有不能飛的線！




        9、不按套路出牌呀，封裝怎么放大了這么多?。?！

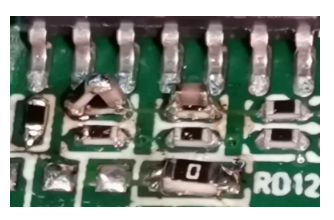

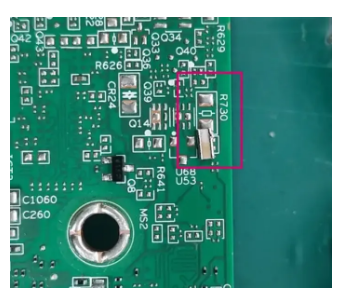

        10、就這封裝也太反常規了吧，我叫0805，你叫0508?。?！




        11、晶振引腳錯了，反過來發現照用，什么PCB設計規則，幾十兆的晶振照樣引線，沒有包地，還不是一樣用，哈哈！

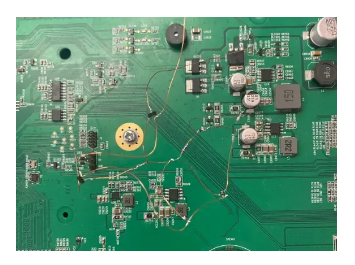

        12、好家伙，空中飛線！

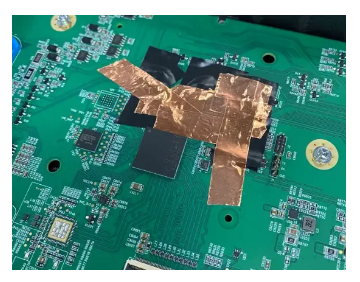

        13、銅箔封印大法，EMI哪兒跑，哈哈！

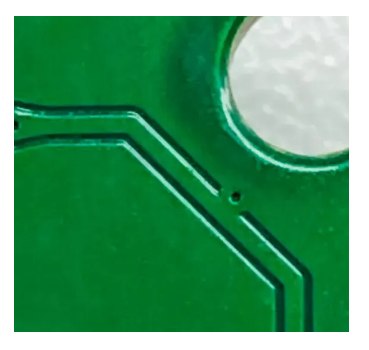

        14、過孔直接打到線上?。?！趕緊割線！




        最后說一句，硬件設計水平和個人成長強相關，在個人成長的過程中，出錯不可避免，調試經驗都是在出錯的過程中獲取的，沒有問題反而對電路、產品的理解并不深刻，神槍手都是子彈喂出來的，如果沒有投入，不產生這些問題，好多工程師的水平永遠只停留在原理圖設計階段，不能確切的知道實際使用場景對電路設計的影響，只會空談理論而已。


        也許最后，我們會感謝那些犯過的錯誤！
