ATM銀亭控制系統

更新：2023/6/12 16:42:30??????點擊：

品牌：???
型號：???

產品介紹

一、功能概述

門禁控制功能：銀亭內無人時可拉門進入，顧客進入后鎖具自動鎖閉，其它人不可進入，保證顧客人身和財產安全。出門可按出門開關開鎖，亦可手動開鎖。

可靠的專用鎖具：考慮到銀亭作為一個公共場所使用強度高等諸多因數，銀亭專用鎖具采用永不磨損的步進電機驅動的電機鎖，保障使用壽命。并且配有應急鎖頭防止出現故障造成開不了門的情況。

語音提示功能：高質量WAV語音提示功能。給予顧客良好的操作體驗。并可自訂語音提示。

進入人員身高限制功能：當進入人員身高低于1.1米時，銀亭將不會自動鎖閉。

進出門按鈕燈光提示功能：進出門按鈕均帶有藍色光環閃爍提示，美觀且充滿科技感，并且黑暗處也可找到按鈕。

停用功能：當ATM出現問題時，可通過用專用鑰匙關閉銀亭，問題解決后，可通過用專用鑰匙重新開啟銀亭。

使用時間限制功能：為了避免惡意占用銀亭，可設置使用時間限制。

廣告燈光控制功能：夜晚可自動打開廣告牌燈光，早晨關閉。

亭內通風設備控制功能：當有人進入時控制銀亭內通風設備打開，出去后關閉通風設備。

亭內補光設備控制功能：夜晚當有人進入控制銀亭內補光設備自動開啟，出去后延時關閉。

二、技術參數

輸入電壓：220V 控制板電壓：12V 最大電流： 2A

三、安裝接線

1、系統組成

整個系統有控制器、專用鎖具、電源、進門開關、出門開關，喇叭組成，如果需要廣告燈光控制、通風設備控制、補光設備控制功能則還需增加相應的控制繼電器，如果需要使用時間限制功能還需要安裝繼續按鈕。

2、連接電源

12V電源供電，連接圖如圖1：

圖1：電源接線圖

+12V為電源的紅色的線，GND為電源的黑色。圖中29(J1)和30(J1)是控制器端子的編號，位于右下方。

3、連接紅外對射探頭

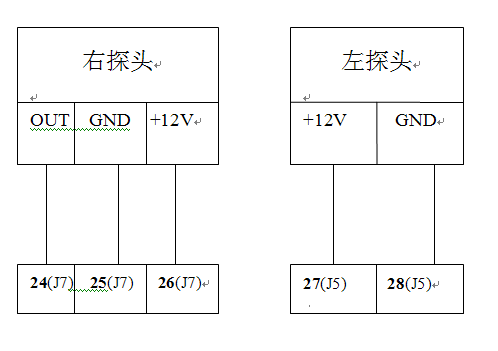

圖2：紅外對管接線圖

紅外對射左右探頭安裝位置請?jiān)诰嗟孛?.2~1.3米左右，并且兩個探頭距地高度保持一致。

+12V為紅外發射、接收的電源線，是紅色的線。GND為地線，是白色的線。OUT是紅外接收探頭的輸出線，是黃色線，連接圖如圖2。

4、連接進門出門開關

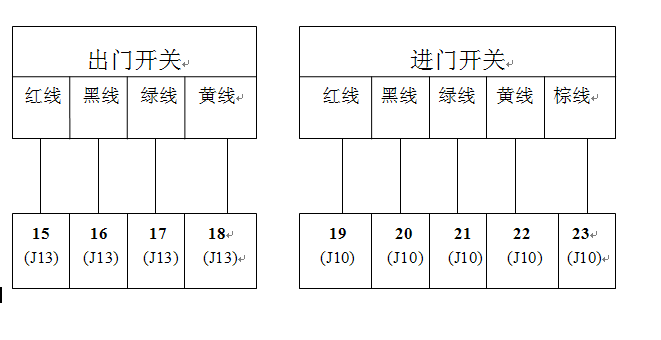

圖3：進出門開關接線圖

紅黑線接的是LED燈，綠黃線是接按鍵的，棕色線是接停用的開關，連接圖如圖3。

5、連接繼續開關

圖4：繼續開關接線圖

如果需要使用時間限制功能，則可安裝繼續按鈕，連接圖如圖4。

6、連接專用鎖具

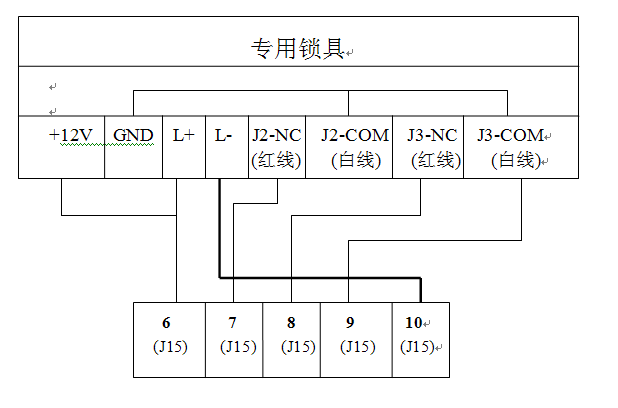

圖5：專用鎖具接線圖

+12V GND L+ L- 位于專用鎖具主板上的端子，J2-NC、J2-COM、J3-NC、J3-COM位于專用鎖具狀態板上J2和J3。

+12V和L+的兩根線是相連的，J2-COM、J3-COM 和GND三根線是相連的，連接圖如圖5。

7、安裝喇叭

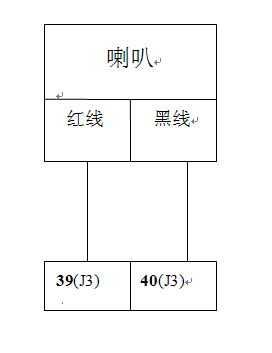

圖6：喇叭接線圖

對于喇叭聲音的高低，可以通過主控制板上的電位器RP1來調節音量，逆時針變小，順時針變大，喇叭的接線如圖6所示。

8、通風設備及補光設備、控制廣告牌燈光

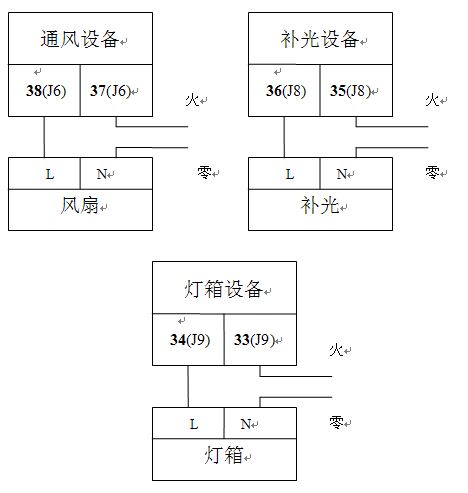

圖7：繼電器接線圖

控制器通過繼電器來控制燈箱等強電設備，請按照上圖中接線圖來連接繼電器和受控設備，繼電器連接圖如圖7。

四、操作使用說明：

1、功能及操作說明

打開電源，控制器會進行3秒初始化過程，完成后進入正常工作程序。

銀亭內無人狀態：當銀亭中無人時，專用鎖具處于開鎖狀態，進出門按鈕藍色光環閃爍。按下進門按鈕，語音提示“請拉門”。拉門后語音提示“歡迎光臨，請按語音提示操作，交易完畢后請按出門開關離開”。此時有人進入銀亭，專用鎖具鎖閉。但是此時進入人員身高低于1.1米（以紅外對射得到的信號為準），專用鎖具將會鎖閉。

當銀亭中有人時，專用鎖具處于鎖閉狀態，出門按鈕藍色光環閃爍。進門按鈕熄滅。如果按下進門開關語音提示“銀亭使用中，請稍等”。比方說銀亭中有人暈倒（紅外對射失去信號30秒），專用鎖具將自動開鎖，方便進行救助。按下出門按鈕，專用鎖具開鎖，語音提示“請推門”。推開門后語音提示“歡迎下次光臨，請帶好您的隨身物品”。

如果設置了時間限制功能，當使用時間快到設置時間時（提前30秒），語音提示“本次交易時間還有30秒結束，如需繼續交易，請按繼續按鈕”。此時繼續按鈕藍色光環閃爍，按下繼續按鈕后，使用時間將增加2分鐘，當使用時間結束后，專用鎖具自動打開，語音提示“歡迎下次光臨，請帶好您的隨身物品”。

如果安裝廣告牌燈光、通風設備及補光設備控制功能，廣告牌燈光將在設置好的夜晚時間段內被打開。通風設備在有人進入銀亭后被打開、離開后停止。補光設備在夜晚時間段內并且按下進門按鈕或拉門時打開，離開1分鐘后關閉。

有兩把鑰匙需要妥善保管，一把是專用鎖具應急鎖頭鑰匙、用于出現機械或電子故障應急開鎖。還有一把是停用開關鑰匙，用于轉動停用開關。

用鑰匙把停用開關轉到“停用”位置，專用鎖具閉鎖，按進門開關語音提示“對不起，銀亭暫時停用中，由此給您帶來的不便，敬請諒解”，把停用鑰匙開關恢復“正?！蔽恢?，銀亭恢復正常功能。

2、參數設置

① 進入?yún)?shù)設置模式

先關閉電源，然后按住“Mode”鍵不放，再打開電源進入設置模式。

② 設置模式中的操作方法

在設置模式一共有5個設置項目，LED顯示如下圖8所示：左面兩位顯示的是設置項目代號，右邊兩位是指設置項目的設置數值，左面顯輕觸“Mode”鍵可在不同的設置項目之間切換，輕觸“Add”鍵可遞增設置項目的設置值，輕觸“Dec鍵可遞減” 設置項目的設置值，長按住“Mode”鍵直到顯示如下圖9所示圖案，放開后，經修改的設置值將會被保存。

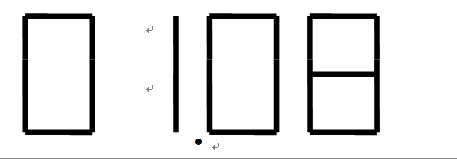

圖8：進入設置模式圖

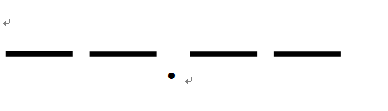

圖9：退出設置模式圖

= 3 \* GB3 \* MERGEFORMAT ③設置項目表

設置項目名稱	代號	設置值范圍	默認值	說明
小時	01	0～23		系統時鐘，24小時制
分鐘	02	0～59		系統時鐘
夜晚模式起始時間	03	0～23	19	指夜晚模式的開始時間
夜晚模式結束時間	04	0～23	7	指夜晚模式的結束時間
銀亭最長 占用時間	05	0～99	0	銀亭最長占用時間占用時間， 0代表不限制占用時間

五、注意事項

1. 接線確認無誤方可通電運行，嚴禁帶電接線！

2. 安裝在室外請注意做好防水處理。

3. 連接線線徑應不小于0.3mm。
